Page 41
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
Retirer la vis et le
couvercle du port
de connexion
rapide RS485
Faire passer le
connecteur RS485 et
le câble par le port de
connexion rapide
RS485 et le canal de
décharge de traction.
Connecter le RS485
et fixer le couvercle
du port de connexion
rapide RS485 avec
la vis.
2
3
Relier le câble au connecteur RS485
dans l’ordre suivant : Rouge(1), Noir(2),
Jaune(3), Vert (4)
1
4
3-JAUNE
2-NOIR
4-VERT
1-ROUGE
Câble RS485 (22 AWG)

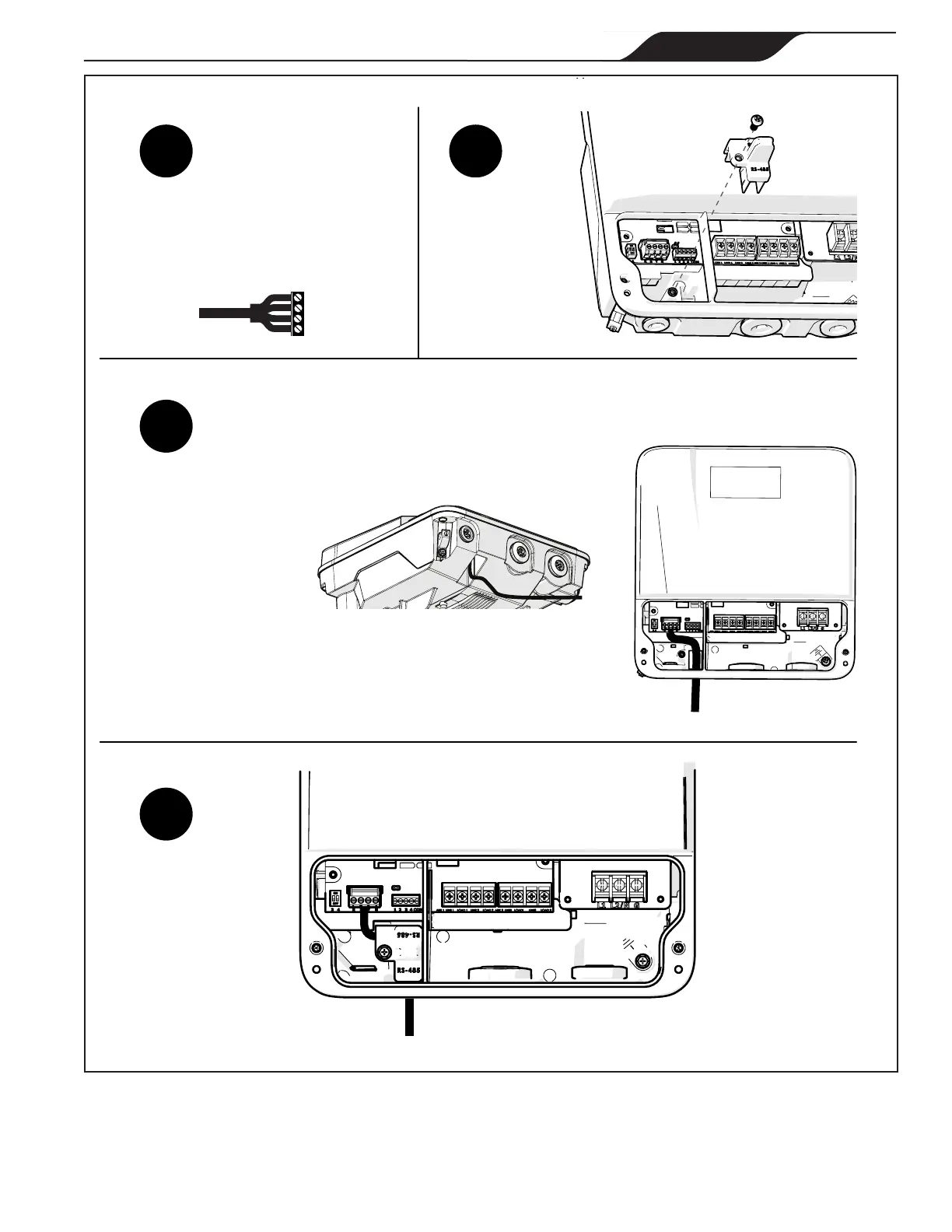

Figure 8. Port de connexion rapide RS-485 avec
câblage
