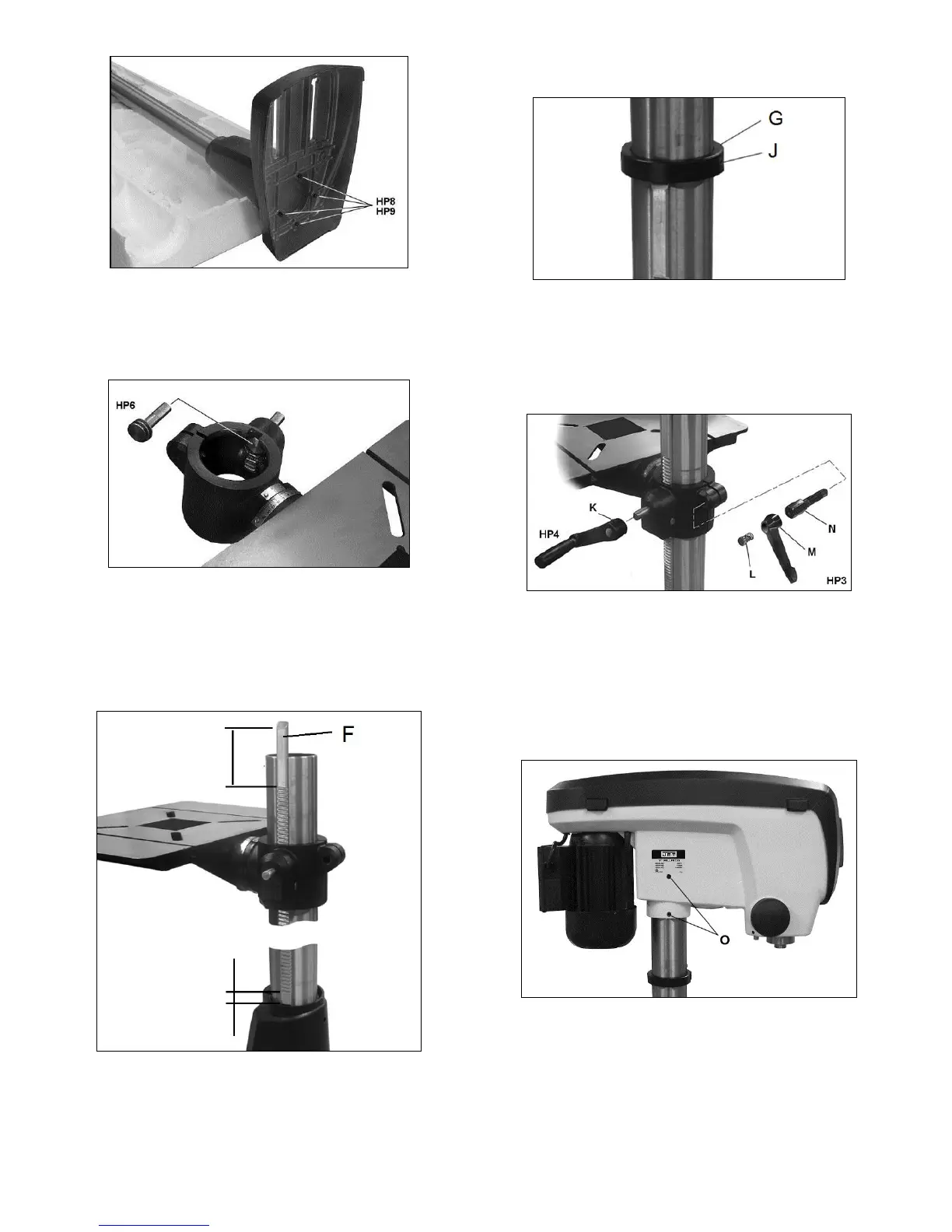

Fig 6
Die Schrauben gut festziehen.
Stellen Sie die Säule auf.
Montieren Sie die Schneckenwelle (HP6, Fig 7).
Fig 7
Geben Sie die Zahnstange (F, Fig 8) in die dafür vorgesehene
Ausnehmung.
ACHTUNG: Das längere zahnfreie Ende muss oben sein.
Mit Hilfe einer zweiten Person, montieren Sie Tisch mit
Zahnstange auf die Säule.
Fig 8
Montieren Sie den Stoppring (G, Fig 9) und ziehen Sie den
Gewindestift (J) fest.
ACHTUNG:
die Zahnstange muss sich seitlich frei bewegen können.
Fig 9
Montieren Sie die Tischkurbel (HP4, Fig 10).
Der Gewindestift (K) muss auf das Flachstück der
Schneckenwelle klemmen.
Montieren Sie die Griffschraube zur Säulenklemmung (HP3).
Der Griff ist unter Zug umsetzbar.
Fig 10
Montieren Sie den Bohrkopf auf die Säule.
ACHTUNG:
Der Bohrkopf ist schwer! Seien Sie vorsichtig und holen
Sie sich Hilfe zum Aufsetzen.
Richten Sie den Bohrkopf parallel zum Maschinensockel aus.
Ziehen Sie die zwei Gewindestifte (O, Fig 11) gut fest.
Fig 11
Montieren Sie die 3 Bohrvorschub-Hebel (HP5, Fig 12).
