Hinweis:
Zum Bearbeiten großer Werkstücke, den Tisch zur Seite
drehen und den Sockel als Auflage verwenden.
Nutzen Sie die Nuten im Tisch und im Sockel zum
Festspannen von Werkstücken und Aufspannmitteln

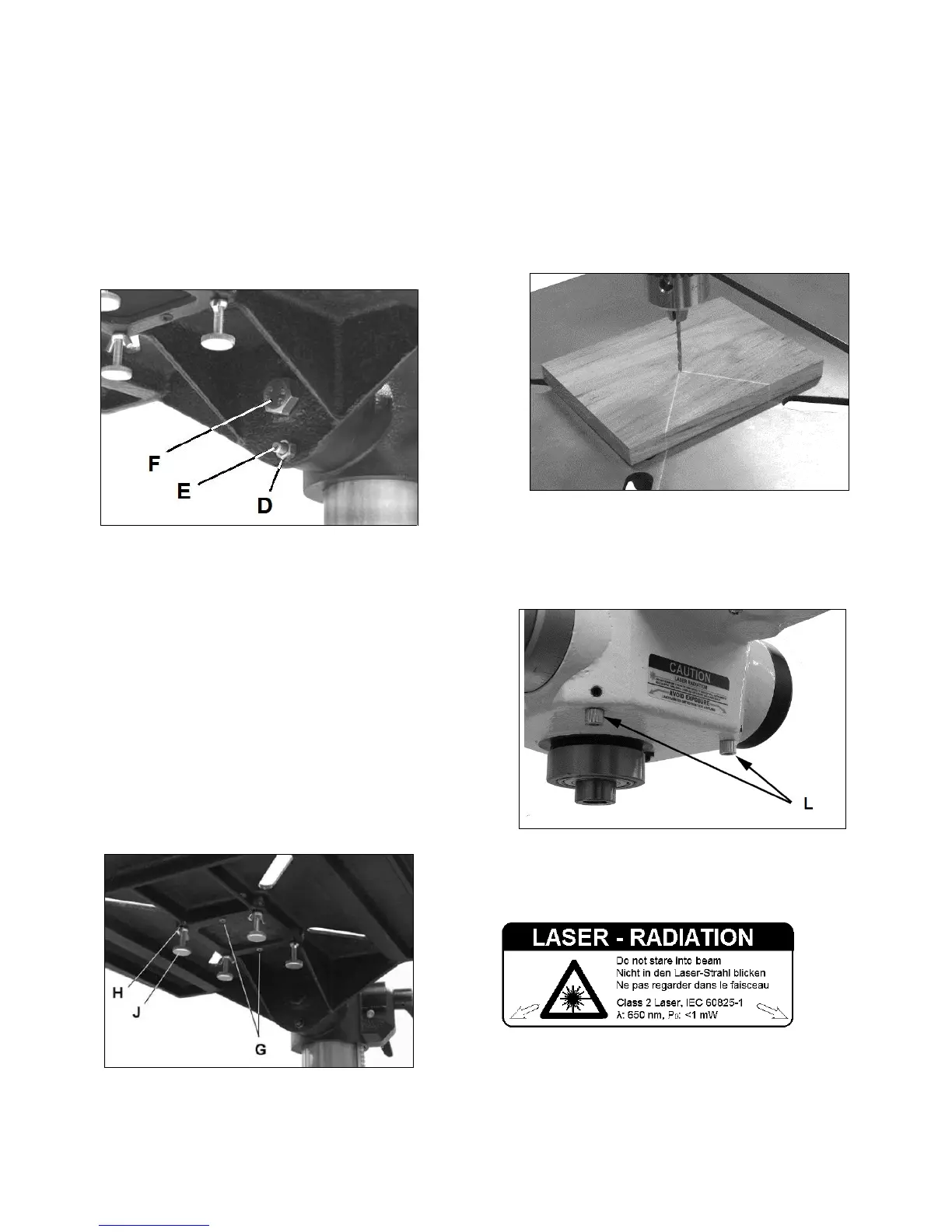

7.6 Tischschwenkung
Drücken Sie die Not-Halt Taste.
Um den Tisch zu schwenken muss vorher der Indexierstift (E,
Fig 25) gezogen werden. Dazu die Mutter (D) im
Uhrzeigersinn drehen.
Fig 25
Lösen Sie die Sechskantschraube (F) um den Tisch zu
schwenken.
Die Sechskantschraube wieder festziehen.
ACHTUNG:
Die Sechskantschraube nur leicht lösen da andernfalls die
gesamte Tischeinheit herunterfallen kann.
Der Indexierstift rastet nur bei 0° ein und muss wieder
installiert werden wenn der Tisch auf 0° zurückgestellt ist.
7.7 Tischeinlage Einstellung
Die Tischeinlage kann eben zum Tisch eingestellt werden.
Lösen Sie die zwei Schrauben (G, Fig 26) unter dem Tisch.
Fig 26
Lösen Sie die Flügelmuttern (H) und drehen Sie die
Rändelschrauben (J) nach Bedarf.
MDF-Tischeinlage:
95x95mm, 16-19mm dick (JET Artikel Nr.: JDP17-130)
7.8 Kreuzlaser Einstellung
Der Kreuzlaser ist zur Verwendung mit Spiralbohrern
ausgelegt.
Der Laserstrahl wird von großen Werkzeugen beschattet, die
Verwendung ist dadurch eingeschränkt.
Die zwei Linienlaser müssen so eingestellt sein, dass sich
ihre Strahlen am Bohrmittelpunkt treffen (Fig 27).
Fig 27
Die Linienlaser sind ab Werk eingestellt.
Zum Verstellen, einen kleinen Spiralbohrer einspannen und
die Laserquellen (L, Fig 28) mit einer Zange vorsichtig nach
Bedarf drehen.
Fig 28
ACHTUNG:
Klasse 2 Laser
Nicht in den
Laserstrahl schauen.
Nicht direkt mit optischen Instrumenten in den Strahl schauen.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere.
Verwenden Sie den Kreuzlaser nicht bei stark reflektierendem
Material. Reflektiertes Licht ist gefährlich.
