Drehen Sie den Stopp-Ring (F) gegen den Uhrzeigersinn bis
zum Anschlag.
Ziehen sie den Klemmgriff (G) fest.
Der Bohrer wird nun auf dieser Höhe gestoppt.
Methode 2:
Markieren Sie zuerst die gewünschte Bohrtiefe am Werkstück.
Lösen Sie den Klemmgriff (G).

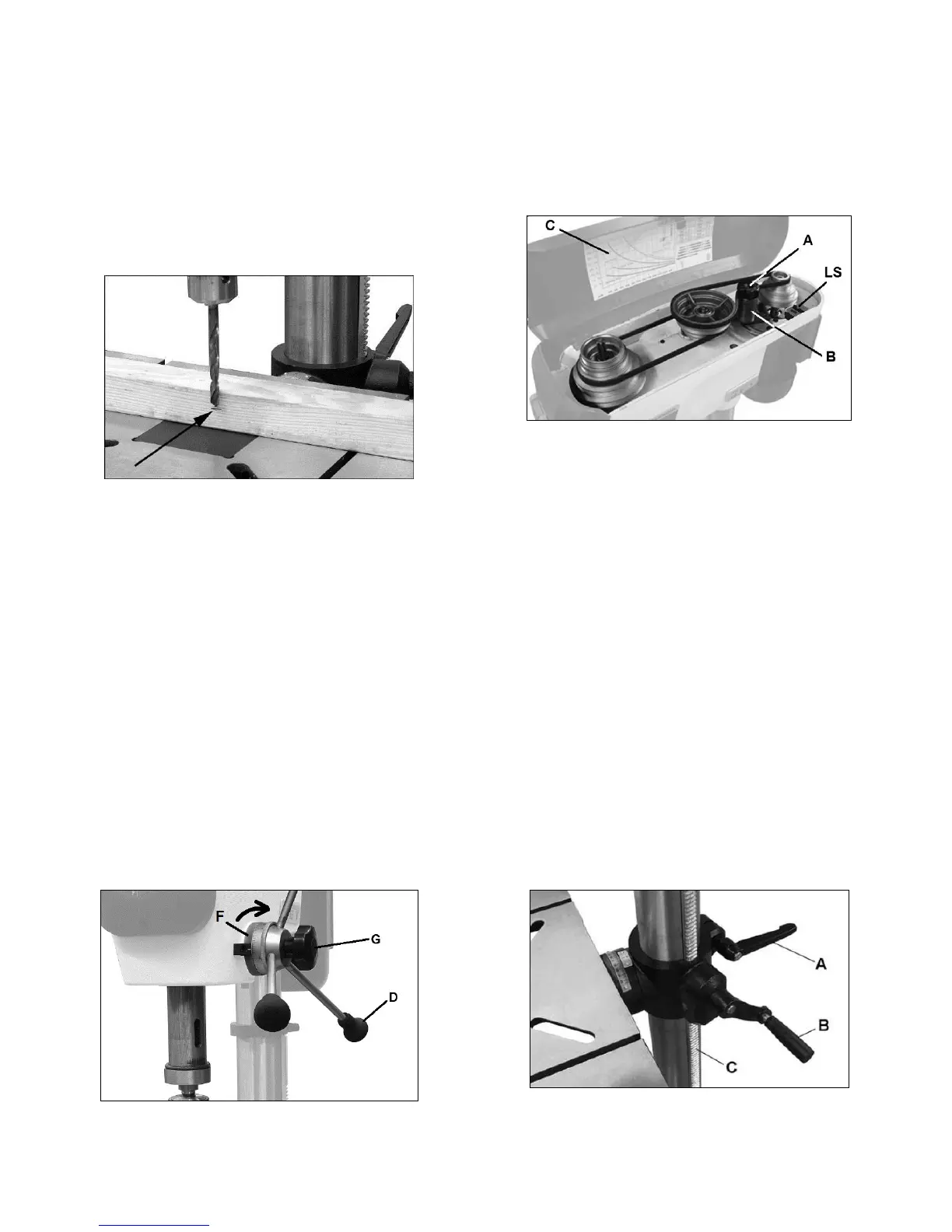

Senken Sie den Bohrer bis zur markierten Stelle ab ( Fig 21).
Fig 21
Drehen Sie den Stopp-Ring (F, Fig 20) gegen den
Uhrzeigersinn bis zum Anschlag.
Ziehen sie den Klemmgriff (G) fest.
Der Bohrer wird nun auf dieser Höhe gestoppt.
Hinweis:
Zur Feinjustierung, den Klemmgriff (G) teilweise lösen und
den Bohrvorschubhebel (D) gefühlvoll weiterbewegen.
Ziehen sie den Klemmgriff (G) wieder fest.
7.3 Pinolen-Rückzugsbegrenzung:
Die Pinole kann in abgesenkter Stellung festgesetzt werden,
um z.B. den Bohrfutterwechsel zu erleichtern.
Lösen Sie den Klemmgriff (G).
Drehen Sie die Bohrvorschubhebel (D) bis die gewünschte
Stellung erreicht ist.
Drehen Sie den Stopp-Ring (F) im Uhrzeigersinn bis zum
Anschlag.
Fig 22
Ziehen sie den Klemmgriff (G) fest.
Die Pinole bleibt nun auf dieser Höhe.
7.4 Drehzahlwechsel
Ö ffnen Sie den Riemendeckel.
Ein Drehzahl-Riemenlauf Schaubild (C, Fig 23) befindet sich
an der Innenseite des Riemendeckels.
Orientieren Sie sich danach bei jedem Drehzahlwechsel.
Fig 23
Lösen Sie den Klemmgriff (A) und bewegen Sie die
Spannrolle (B) vom Riemen weg.
Wechseln Sie die Riemenlage entsprechend des Drehzahl-
Riemenlauf Schaubildes.
Prüfen Sie die korrekte Lage der Riemen auf den
Riemenscheiben.
Spannen Sie den Riemen.
Schließen Sie den Riemendeckel.
Hinweis:
Der Riemendeckel ist zu Ihrer Sicherheit mit einem
Endschalter (LS) überwacht. Der Riemendeckel muss
geschlossen sein sonst lässt sich die Maschine nicht starten.
7.5 Tisch Verstellung
Drücken Sie die Not-Halt Taste.
Lösen Sie die Säulenklemmung (A, Fig 24).
Drehen Sie die Höhenkurbel (B) bis die gewünschte Stellung
erreicht ist.
Vor der Bearbeitung die Säulenklemmung (A) wieder
festsetzen.
Fig 24
