Remarque:
Pour travailler de grosses pièces, faire pivoter la table sur le
côté et utiliser le socle comme support.
Les rainures de la table et du socle peuvent être utilisées pour
fixer des pièces et des accessoires.
7.6 Inclinaison de table
Pousser le bouton d'arrêt d'urgence !
Afin de pourvoir faire basculer la table il faut préalablement
retirer la goupille de serrage (E, Fig 25).
Pour cela tourner l’écrou (D) dans le sens des aiguilles d’une
montre.

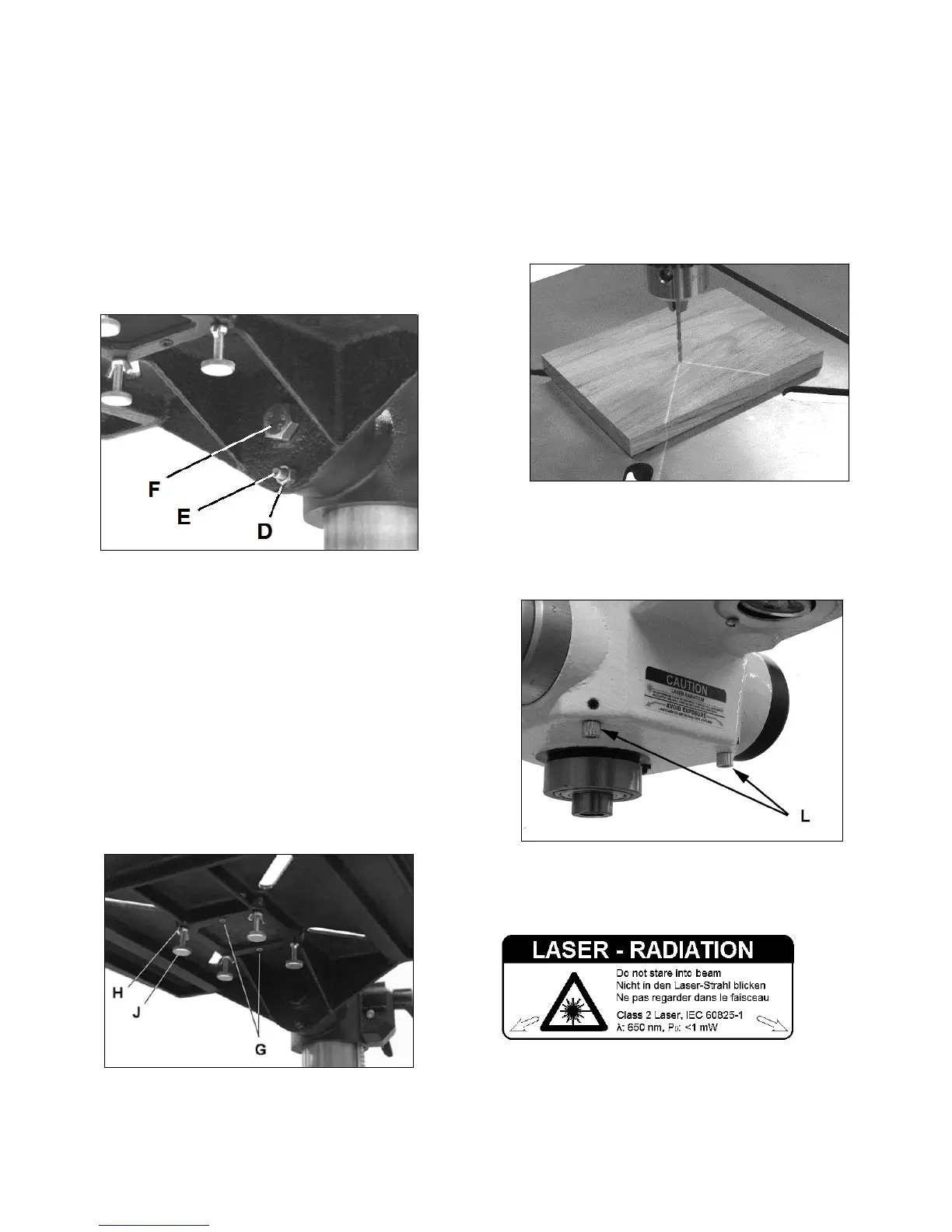

Fig 25
Desserrer la vis hexagonale (C) pour faire pivoter la table.
Resserrer la vis.
ATTENTION:
Ne desserrer la vis que légèrement, car sinon la table
complète peut tomber.
La goupille d’indexation s’encliquète seulement sur 0° et doit
être de nouveau installé quand la table est repositionnée à 0°.
7.7 Réglage de l’insertion de table
L’insertion de table doit être positionnée au même niveau que
la table.
Desserrer les deux vis (G, Fig 26) se trouvant sous la table.
Fig 26
Desserrer les écrous papillons (H) et faire tourner les vis
moletées (J) selon les besoins.
Insertion de table (MDF) :
95x95mm, épaisseur 16-19mm
(No. d´article JET: JDP17-130)
7.8 Réglage du laser croisé
Le laser croisé est à utiliser avec le mandrin hélicoïdal.
Les gros outils, comme les mandrins Forstner lui font de
l’ombre, son utilisation est ainsi limitée.
Les 2 faisceaux du laser doivent être réglés de façon à ce
qu'ils convergent au centre du point de forage (Fig 27).
Fig 27
Les faisceaux sont réglés au départ usine.
Pour les ajuster, serrer un petit mandrin hélicoïdal et tourner
avec précaution la source du laser (L, Fig 28) avec une pince
jusqu’à la position souhaitée.
Fig 28
ATTENTION:
Laser classe 2
Ne jamais regarder dans le rayon laser.
Ne pas observer directement le faisceau laser au moyen
d´instruments optique.
