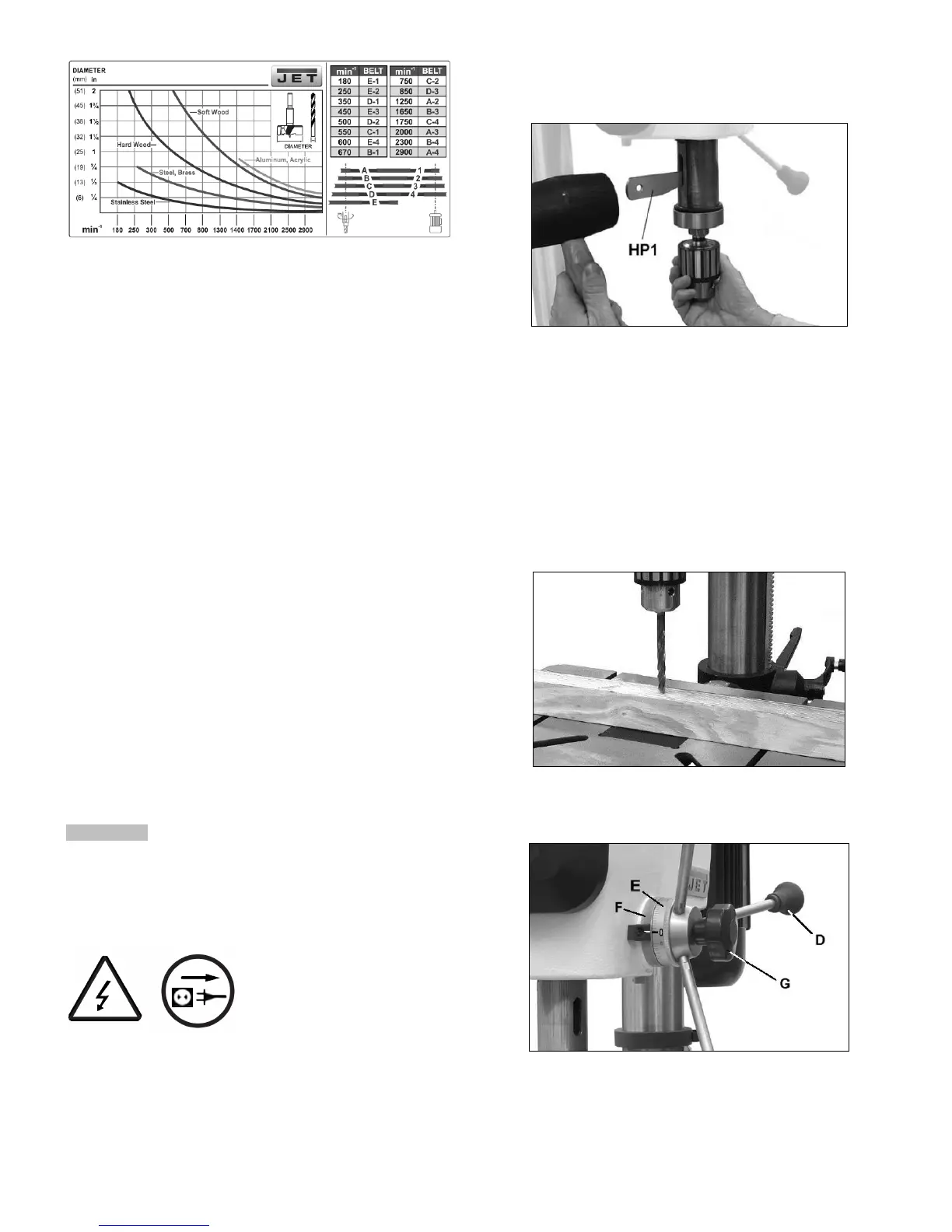

Fig 17
ATTENTION:
Garder les doigts à une distance suffisante au perceur en
rotation, tenir compte que la pièce ou vos mains peuvent
glisser.
Ne pas enlever les copeaux et les pièces usinées avant que
la machine ne soit à l‘arrêt.
Ne pas retirer les copeaux avec les mains, utiliser un balai ou
un crochet à copeaux.
Fermer le cache-courroie et le protège-mandrin.
Toujours serrer l’étau à la table.
Ne jamais travailler une pièce tenue en l'air, sans la poser sur
la table.
Poser les pièces longues sur des supports roulants.
Ne pas utiliser d’outils de fraisage, de brosse métallique, de
fraise trépaneuse et de meule sur cette machine.
Ne jamais usiner du magnésium-
Danger d‘incendie!
Ne jamais diriger les rayons du laser dans les yeux.
Ne pas observer directement le faisceau laser au moyen
d´instruments optique.
Ne jamais pointer le rayon laser vers des personnes ou des
animaux.
Ne pas utiliser le laser de guidage en liaison avec des
matériaux fortement réfléchissants. La lumière réfléchie est
dangereuse.
7. Réglages
ATTENTION:
Faire tous les travaux de maintenance ou de réglage après
avoir débranché la machine du réseau.
Pousser le bouton d'arrêt d'urgence !
Débrancher la machine du réseau!
7.1 Changement mandrin
Appuyer sur le bouton d’arrêt d’urgence.
Abaisser la douille de la broche de perçage (voir chapitre 7.3).
Tourner la broche jusqu’à ce que la rainure de la broche et de
la douille s’alignent.
Protéger la table.
Insérer l‘éjecteur (HP1, Fig 18) dans la rainure et marteler
légèrement. Tenir le mandrin avec la main.
Fig 18
7.2 Réglage butée de profondeur
Pour un perçage de plusieurs trous de la même profondeur,
utiliser la butée de profondeur.
Méthode 1:
Desserrer la poignée de serrage (G, Fig 20).
Abaisser la broche munie du mandrin jusqu’à la surface de la
pièce (Fig 19).
Fig 19
Positionner l’anneau gradué (E, Fig 20) sur ”zéro”. Ainsi la
surface de la pièce devient le niveau de référence.
Fig 20
Déplacer la pièce sur le côté.
Tourner le levier d’avancement (D) jusqu’à ce que l’anneau
gradué indique la profondeur de perçage désirée.
