Fig 12
Reinigen Sie die Spindel, den Aufnahmedorn und das
Bohrfutter mit einem weichen Tuch und Reinigungsmittel.
ACHTUNG:
Die Kontaktflächen müssen vollständig sauber sein. Ö l, Fett
und andere Rückstände behindern ein ordentliches
Festsetzen der Teile. Die Teile könnten sich im Lauf lösen,
mit Gefahr für Bediener und Maschine.

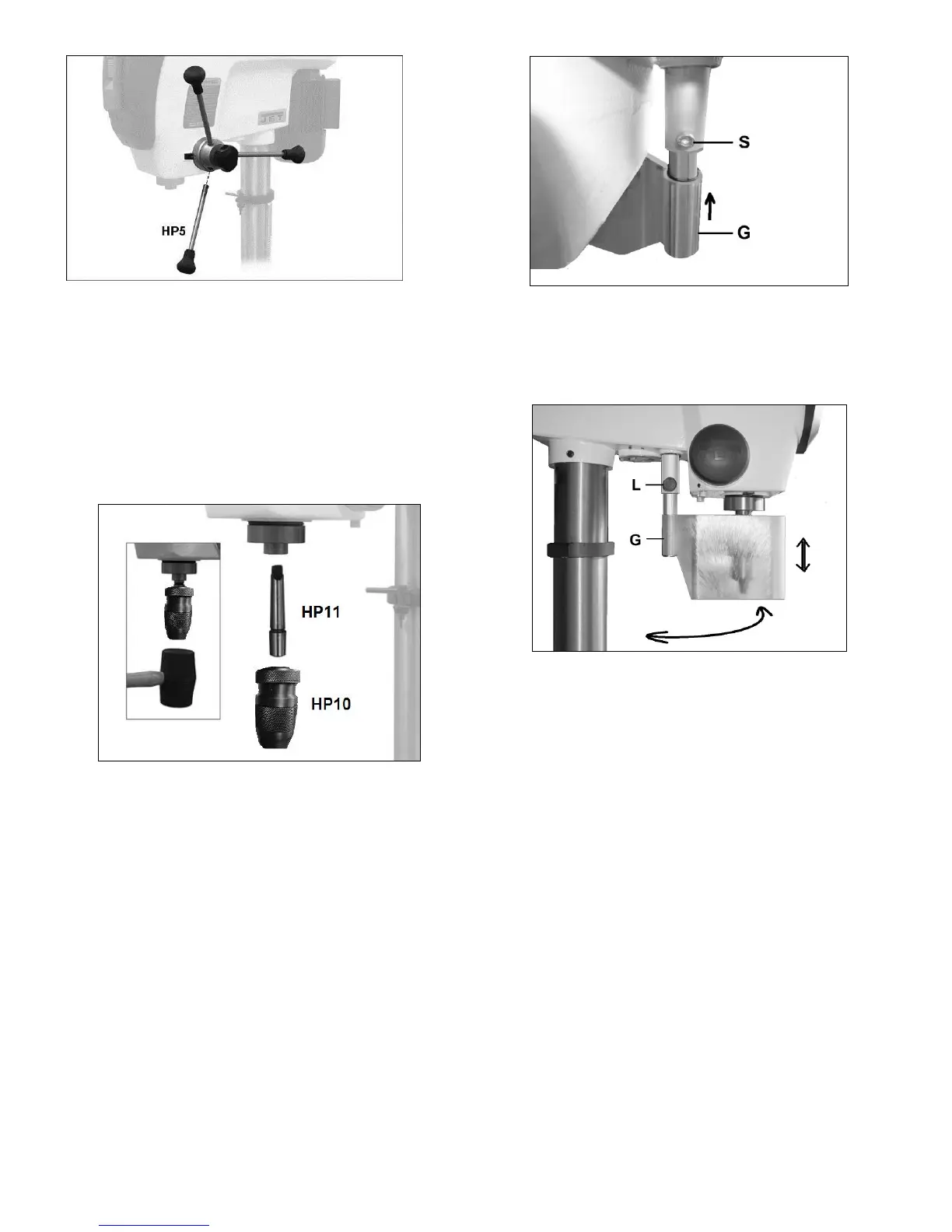

Montieren Sie den Aufnahmedorn (HP11, Fig 13) in die
Spindel. Drehen Sie den Dorn bis der Mitnehmlappen
einrastet.
Fig 13
Montieren Sie das Bohrfutter (HP 10) auf den Dorn.
Ö ffnen Sie das Bohrfutter zur Gänze, damit sich die Backen
zurückziehen.
Setzen Sie das Bohrfutter mit zwei bis drei Schlägen mit
einem Gummihammer fest. Oder mit einem Holzstück
dazwischen bei regulärem Hammer.
Bohrfutterschutz Montage:
Lösen Sie die Innensechskantschraube (S, Fig 14) und
montieren Sie den Bohrfutterschutz (G).
Ziehen Sie die Schraube (S) wieder fest.
Fig 14
Der Bohrfutterschutz ist in der Höhe verstellbar. Zum
Verstellen die Griffschraube (L, Fig 15) lösen.
Der Bohrfutterschutz kann für Rüst- und Einstellarbeiten
geöffnet (weggedreht) werden.
Fig 15
ACHTUNG:
Der Bohrfutterschutz ist zu Ihrer Sicherheit mit einem
Endschalter überwacht. Bei geöffnetem Schutz lässt sich die
Maschine nicht starten.
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss sowie die verwendeten
Verlängerungsleitungen und Stecker müssen den
Leistungsschilddaten der Maschine entsprechen.
Die bauliche Absicherung muss dabei 10A betragen.
Verwenden Sie nur Verlängerungsleitungen mit
Kennzeichnung H07RN-F, mit einem Mindest-
Leiterquerschnitt von 1,5mm
2
Kabel und Stecker müssen frei von Beschädigung sein.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektrofachkraft durchgeführt werden.
Die Maschine hat 1,8m Netzkabel mit Stecker.
ACHTUNG:
Prüfen Sie den freien Lauf der Spindel und das
Vorhandensein aller Sicherheitseinrichtungen vor dem
Start der Maschine.
Bei falscher Drehrichtung ist der Phasenwender des CEE-
Steckers gedrückt um 180° zu drehen (nur 400V Version).
