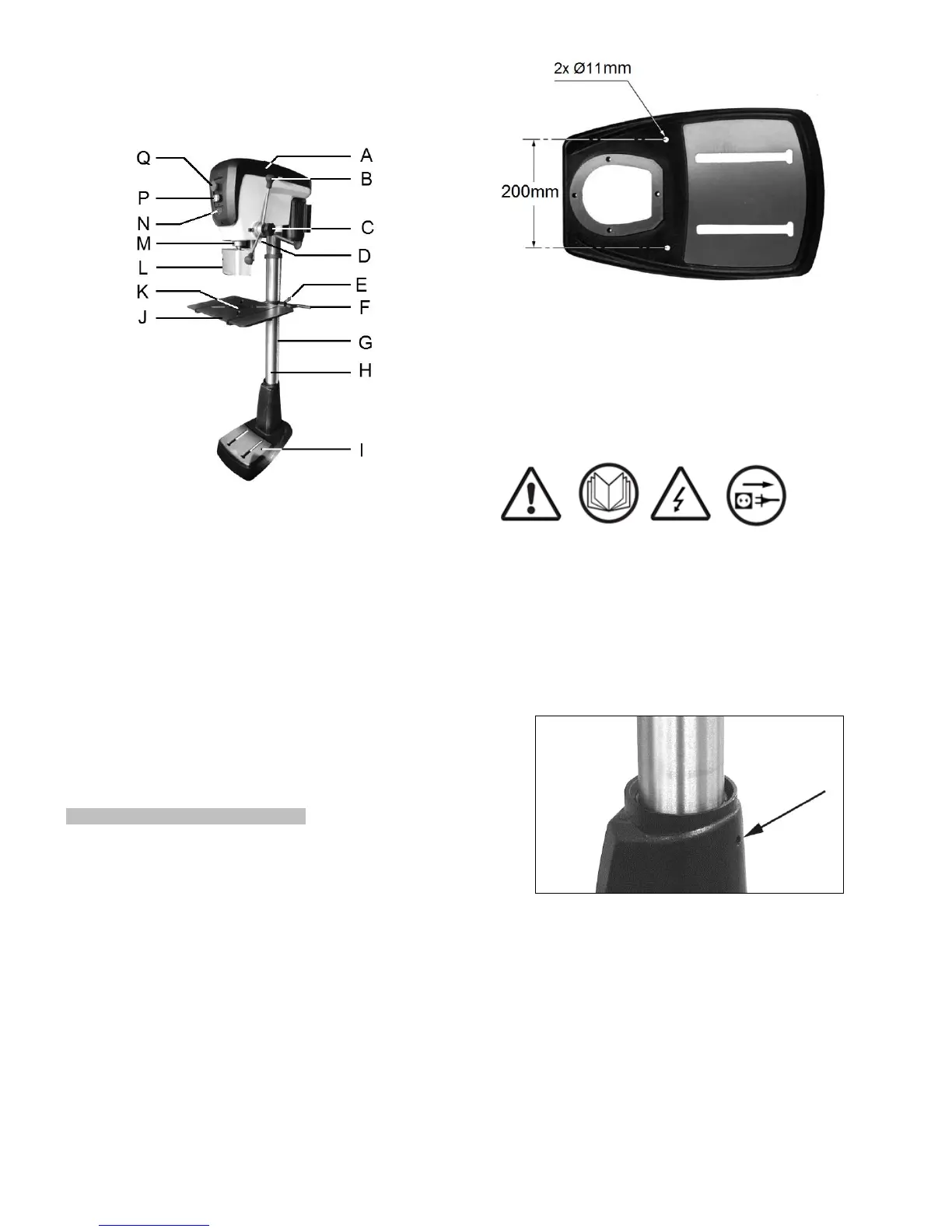

4.5 Description de la machine
Fig 3
A…Carter de la courroie
B…Poignées de manivelle
C…Serrage pour butée de profondeur
D…Lampe de machine à LED et laser croisé
E…Serrage pour glissière de table
F…Manivelle pour réglage de la table
G…Crémaillère
H…Colonne
I…..Socle
J….Table
K…Insertion de table (MDF)
L….Protège mandrin
M…Douille de broche
N….Interrupteurs laser croisé et éclairage
P….Interrupteur marche/arrêt moteur
Q….Bouton d'arrêt d'urgence
5. Transport et mise en exploitation
5.1. Transport
Effectuer le montage de la machine dans un local fermé ou un
atelier respectant les conditions de menuiserie.
Placer la machine sur une surface stable et plane.
ATTENTION:
Afin d’éviter un basculement, la machine doit être fixée
au sol avec deux vis d’ancrage (non joints à la livraison).
Fig 4
Fig 4
Pour des raisons techniques d’emballage la machine n’est
pas complètement montée à la livraison.
5.2 Montage
Ne pas mettre la machine sous tension tant qu’elle n’est pas
complètement montée.
Déballer la machine. Avertir immédiatement JET si vous
constatez des pièces endommagées par le transport et ne
pas monter la machine.
Eliminer l’emballage dans le respect de l’environnement.
Enlever la protection antirouille avec un dissolvant.
La tige filetée sur le collier de la colonne (Fig 5) doit être bien
serrée. Il faut le contrôler et resserrer.
Fig 5
Fixer la colonne au socle, avec 4 vis M8 et rondelles
(Fig 6).
