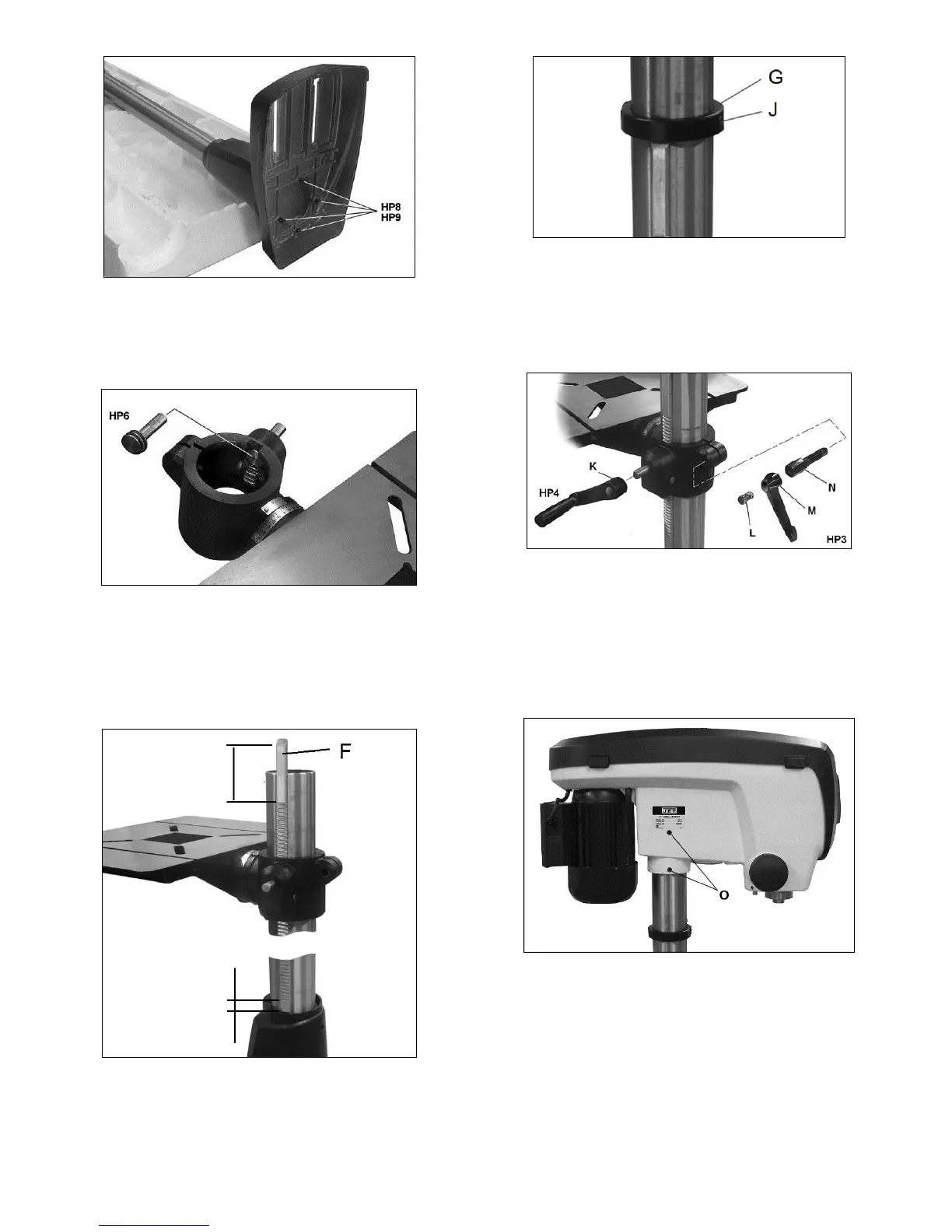

Fig 6
Bien serrer les vis.
Dresser la colonne.
Monter la broche sans fin (HP6, Fig 7).
Fig 7
Mettre la crémaillère dans le logement prévu à cet effet (F,
Fig 8).
La partie lisse la plus longue doit se trouver en haut.
Avec l’aide d’une deuxième personne, monter la table avec la
crémaillère sur la colonne.
Fig 8
Monter la bague d’arrêt (G, Fig 9) et bloquer la tige filetée (J).
ATTENTION:
La crémaillère doit être libre en rotation.
Fig 9
Monter la manivelle (HP4, Fig 10).
La tige filetée (K) doit serrer sur la partie plate de la broche
sans fin.
Monter la vis moletée sur le blocage de la colonne (HP3).
La poignée peut être bougée en tirant.
Fig 10
Monter la tête de perçage sur la colonne.
ATTENTION:
La tête du perceur est lourde! Travailler avec prudence et
demander l’aide de quelqu’un pour faire ce travail.
Ajuster la tête du perceur en parallèle au socle.
Bien serrer les 2 tiges filetées (O, Fig 11)..
Fig 11
Fixer les 3 poignées de manivelle (HP5, Fig 12) sur le moyeu.
