Ein defekter Laser darf nicht repariert werden, nur getauscht.
7.9 LED Maschinenleuchte
Die LED Maschinenleuchte ist schwenkbar.

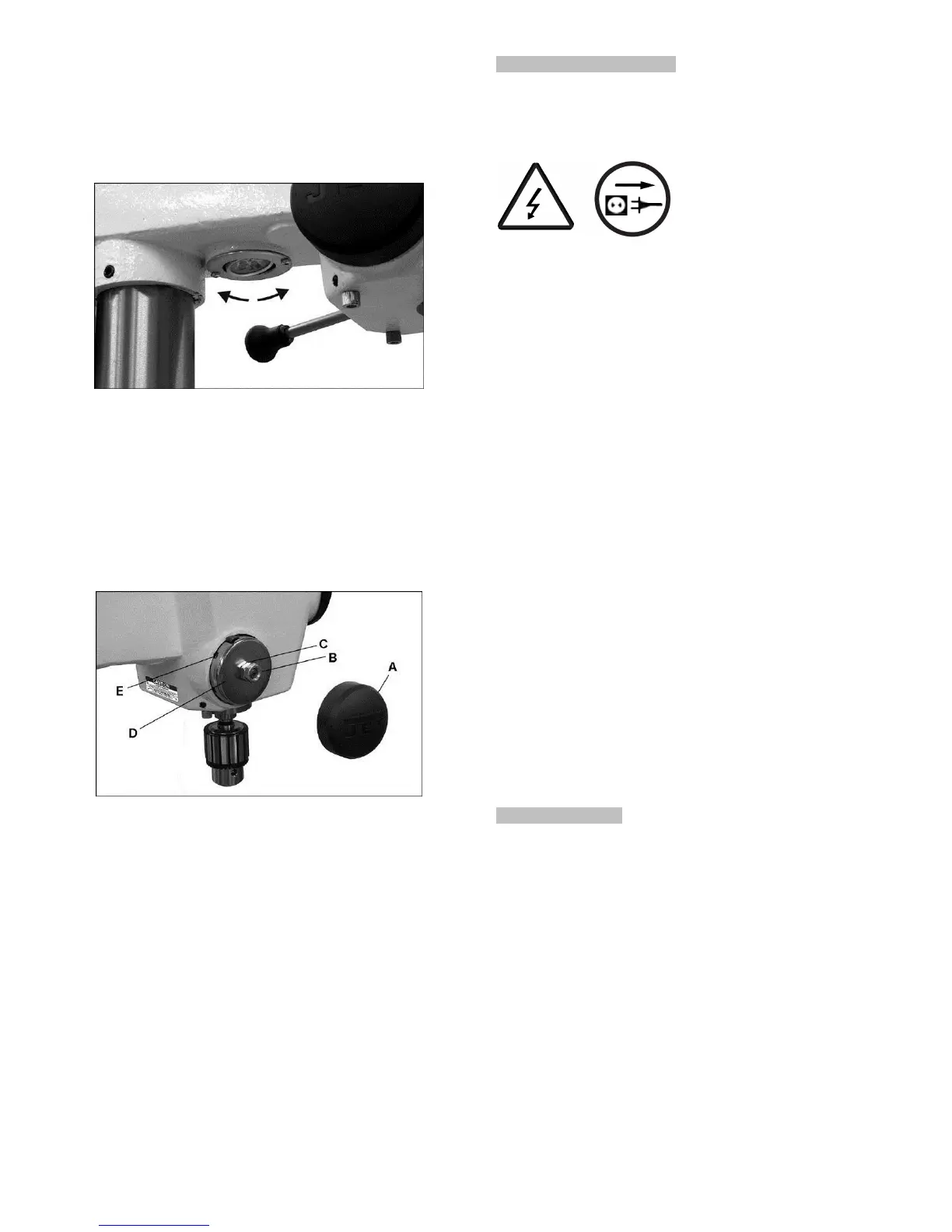

Zum Verstellen auf den Rand der Leuchte drücken (Fig 29).
Fig 29
7.10 Rückholfeder Einstellung
Die Pinolen-Rückholfeder ist werksseitig eingestellt.
Sollte eine Verstellung erforderlich sein so gehen Sie bitte wie
folgt vor.
Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
Entfernen Sie die Abdeckkappe (A, Fig 30).
Fig 30
Lösen Sie die Muttern (B, C) um ca. 3mm.
Halten Sie das Federgehäuse (D) gut fest.
Um z. B. die Federkraft zu erhöhen ziehen Sie das
Federgehäuse vorsichtig weg und drehen Sie es gegen den
Uhrzeigersinn bis die Mitnahme (E) wieder einrastet.
Ziehen Sie die Muttern (B, C) wieder fest und kontern Sie mit
mäßigem Drehmoment. Die Muttern müssen zum
Federgehäuse Spiel haben.
Montieren sie wieder die Abdeckkappe (A).
8. Wartung und Inspektion
Allgemeine Hinweise
Vor Wartungs- Reinigungs- und Reparaturarbeiten muss
die Maschine gegen Inbetriebnahme gesichert werden.
Netzstecker ziehen!
Entfernen Sie nach jeder Bearbeitung Späne und Staub.
Reinigen Sie die Maschine in regelmäßigen Zeitabständen.
Schmieren Sie in regelmäßigen Abständen mit etwas Fett:
-Spindel-Antriebskeilwelle
-Spindel-Pinolenverzahnung
-Zahnstange
Schützen Sie die Pinole und die Säule mit einem leichten
Ö lfilm. Dadurch wird der Verschleiß reduziert, Rost wird
verhindert, die Bedienung wird leichtgängiger.
Blanke Metalloberflächen an Tisch und Sockel sollten sauber
und rostfrei gehalten werden. Schützen Sie mit geeignetem
Rostschutzspray oder Wachspaste.
Prüfen Sie ob alle Schrauben festgezogen sind.
Prüfen Sie ob Netzkabel ohne Beschädigung sind.
Achten Sie darauf dass die Lüfter und Motor-Lüftungsschlitze
frei und sauber sind. Staub regelmäßig ausblasen.
Prüfen Sie regelmäßig die Funktion der
Sicherheitseinrichtungen.
-Bohrfutterschutz Endschalterfunktion
-Riemendeckel Endschalterfunktion
-Not-Halt Funktion
Beschädigte Sicherheitseinrichtungen sofort ersetzen.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektrofachkraft durchgeführt werden.
Bei längerem Nichtgebrauch, die Riemenspannung
reduzieren.
9. Störungsabhilfe
Motor startet nicht
*Kein Strom-
Netzsicherung prüfen.
*Motor, Schalter oder Kabel defekt-
Elektrofachkraft kontaktieren.
*Ü berlastschutz hat reagiert-
Abkühlen lassen und neu starten.
*Bohrfutterschutz oder Riemendeckel offen-
Bohrfutterschutz schließen.
Riemendeckel schließen
Bohrfutter löst sich
*Schmutz oder Fett am Kegeldorn-
Kontaktflächen an Spindel und Bohrfutter müssen fettfrei sein.
Maschine vibriert
*falsche Riemenspannung-
Riemenspannung kontrollieren.
