JUMO 404304 - 7 Kalibrieren

14
7 Kalibrieren
Benötigte
Hilfsmitte
- Druckerzeuger
- Referenzdruckmessgerät
- Spannungsversorgung für Druck- /Differenzdruckmessumformer
- Spannungs- bzw. Strommessgerät (Multimeter)

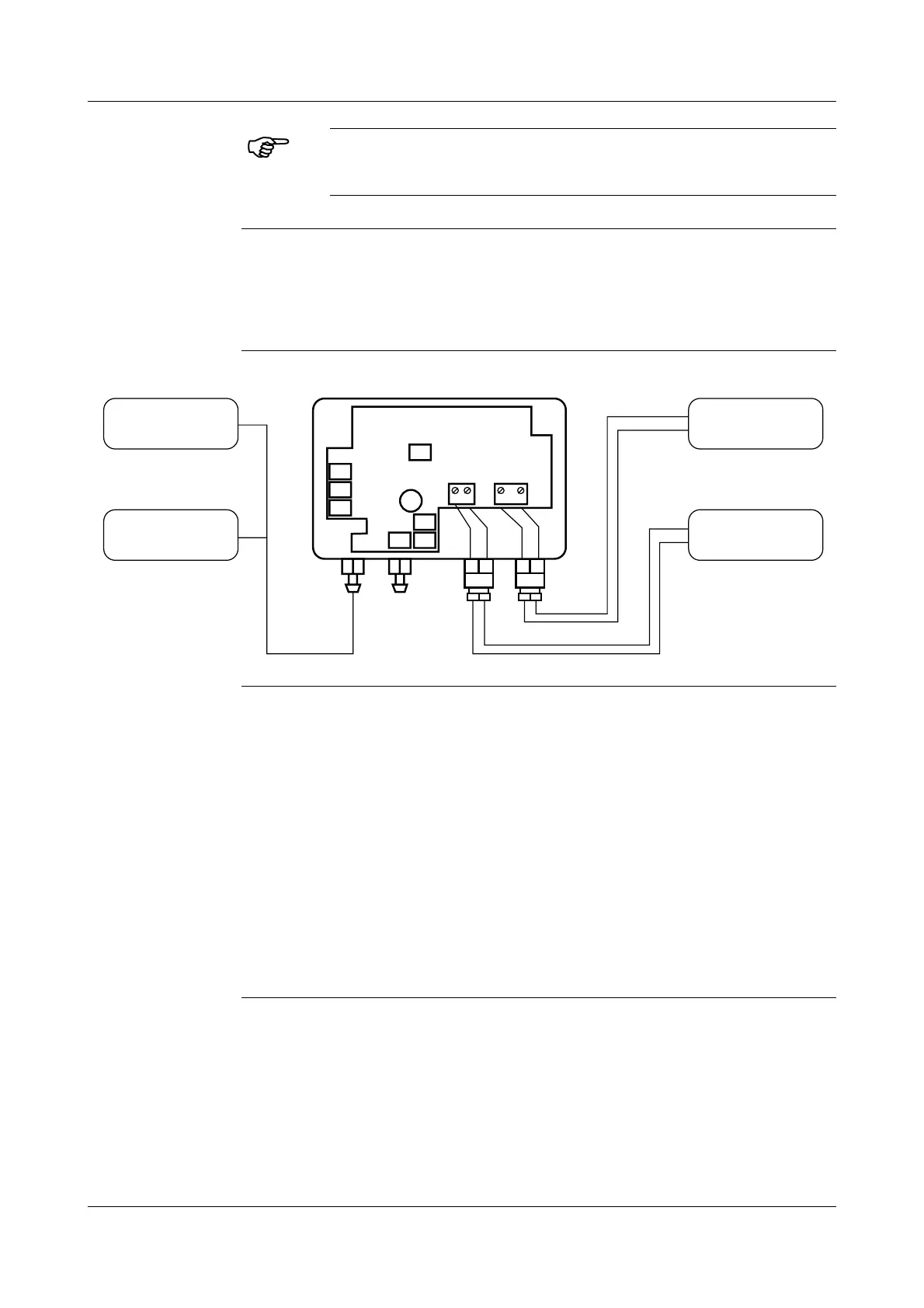

Aufbau
Kalibrieren ✱
Gerät öffnen
➩
"Gerät öffnen", Seite 11.
✱
Spannungsversorgung anschließen
➩
"Anschluss", Seite 12ff.
✱
Multimeter anschließen
➩
"Anschluss", Seite 12ff.
✱
Einlaufzeit (ca. 1Stunde) abwarten.
✱
Nullpunkt einstellen:
Bei offenen Druckanschlüssen mit dem Potentiometer TP1, den Anzeige-
wert des Multimeters auf 0 V
(bei Stromausgang auf 0(4) mA) einstellen.
✱
Nenndruck einstellen:
Gerät mit Nenndruck am Druckanschluss „+“ beaufschlagen.
Mit dem Potentiometer TP2, den Anzeigewert des Multimeters auf 10 V (bei
Stromausgang auf 20 mA) einstellen.
Nur die in der folgenden Anleitung genannten Potentiometer des
Gerätes verstellen! Die anderen Potentiometer sind werkseitig ein-
gestellt und dürfen nicht verstellt werden!
TP3
TP2
TP1
TP4
TP7
TP5TP6
C14
34 1 2
Versorgung
Multimeter
Druckerzeuger
Druckreferenz
Nullpunkt
Ausschlag
+-
