JUMO 404304 - 7 Calibrer

14
7 Calibrer
Moyens
nécessaires
- Générateur de pression
- Appareil de mesure de pression de référence
- Alimentation pour convertisseur de pression/de pression différentielle
- Appareil de mesure de courant ou de tension (multimètre)

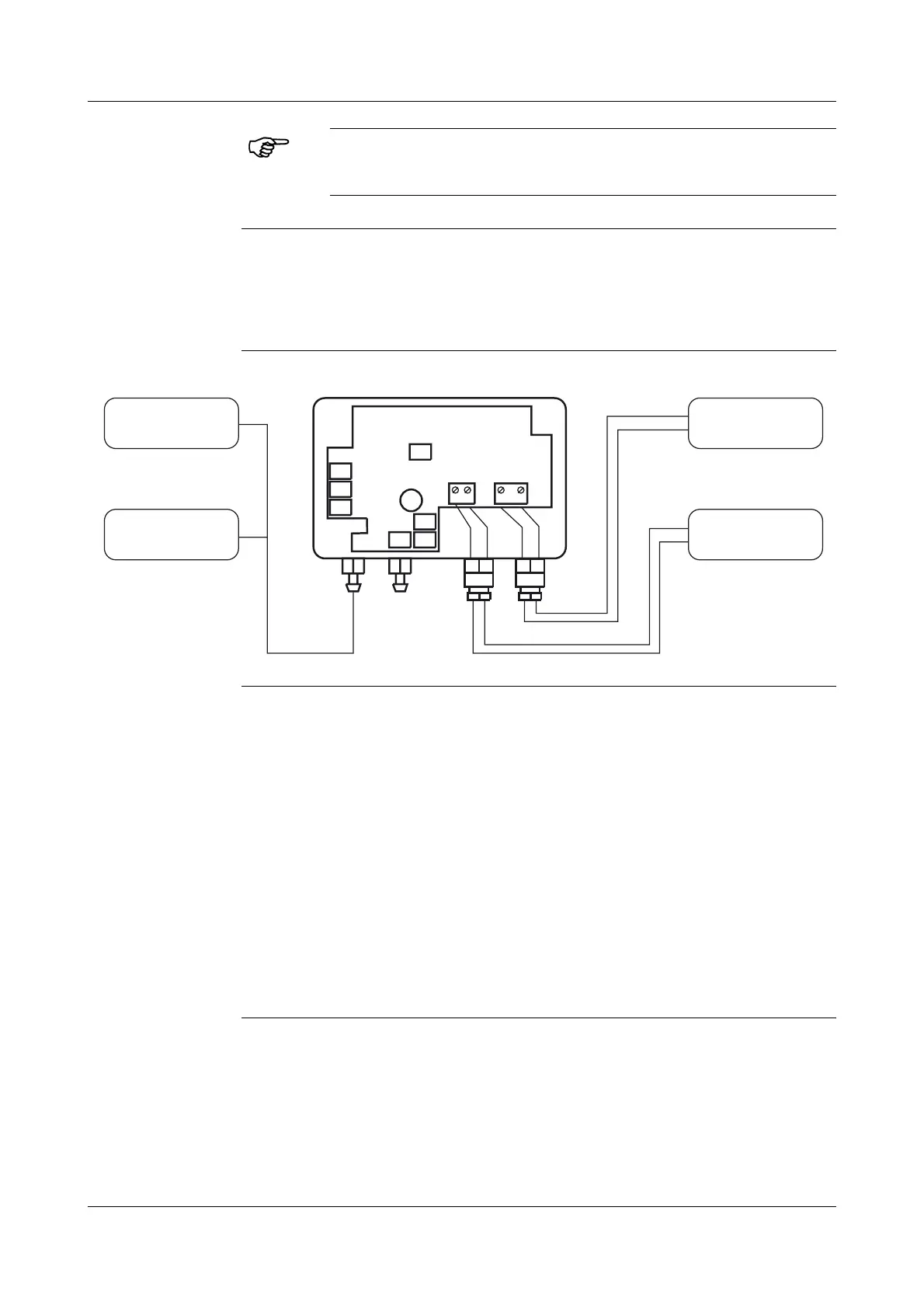

Montage
Calibrer ✱ Ouvrir l’appareil ➩ "Ouvrir l’appareil", page 11.
✱ Brancher l’alimentation ➩ "Raccordement", page 12.
✱ Brancher le multimètre➩ "Raccordement", page 12.
✱ Attendre la fin du temps de démarrage (1 heure env.).
✱ Régler le zéro :
Lorsque les raccords de pression sont ouverts, régler la valeur d’affichage
du multimètre sur 0 V au moyen du potentiomètre TP1 (pour sortie courant
sur 0(4) mA).
✱ Régler la pression nominale :
Mettre l’appareil sous pression au niveau du raccord de pression „+“ avec
la pression nominale.
Régler, à l’aide du potentiomètre TP2, la valeur d’affichage du multimètre
sur 10 V (pour sortie courant sur 20 mA).
Régler uniquement le potentiomètre de l’appareil cité dans cette
notice ! Les autres potentiomètres sont réglés en usine et ne doi-
vent pas être déréglés !
TP3
TP2
TP1
TP4
TP7
TP5TP6
C14
34 1 2
Alimentation
Multimètre
Générateur de
pression
Référence de
pression
Zéro
Oscillation
+-
