8 Réglage des contacts limites
Moyens
nécessaires
- Générateur de pression
- Alimentation pour convertisseur de pression/de pression différentielle
- Appareil de mesure de pression de référence ou appareil de mesure de
courant ou de tension (multimètre)
Eléments de
commande
Description

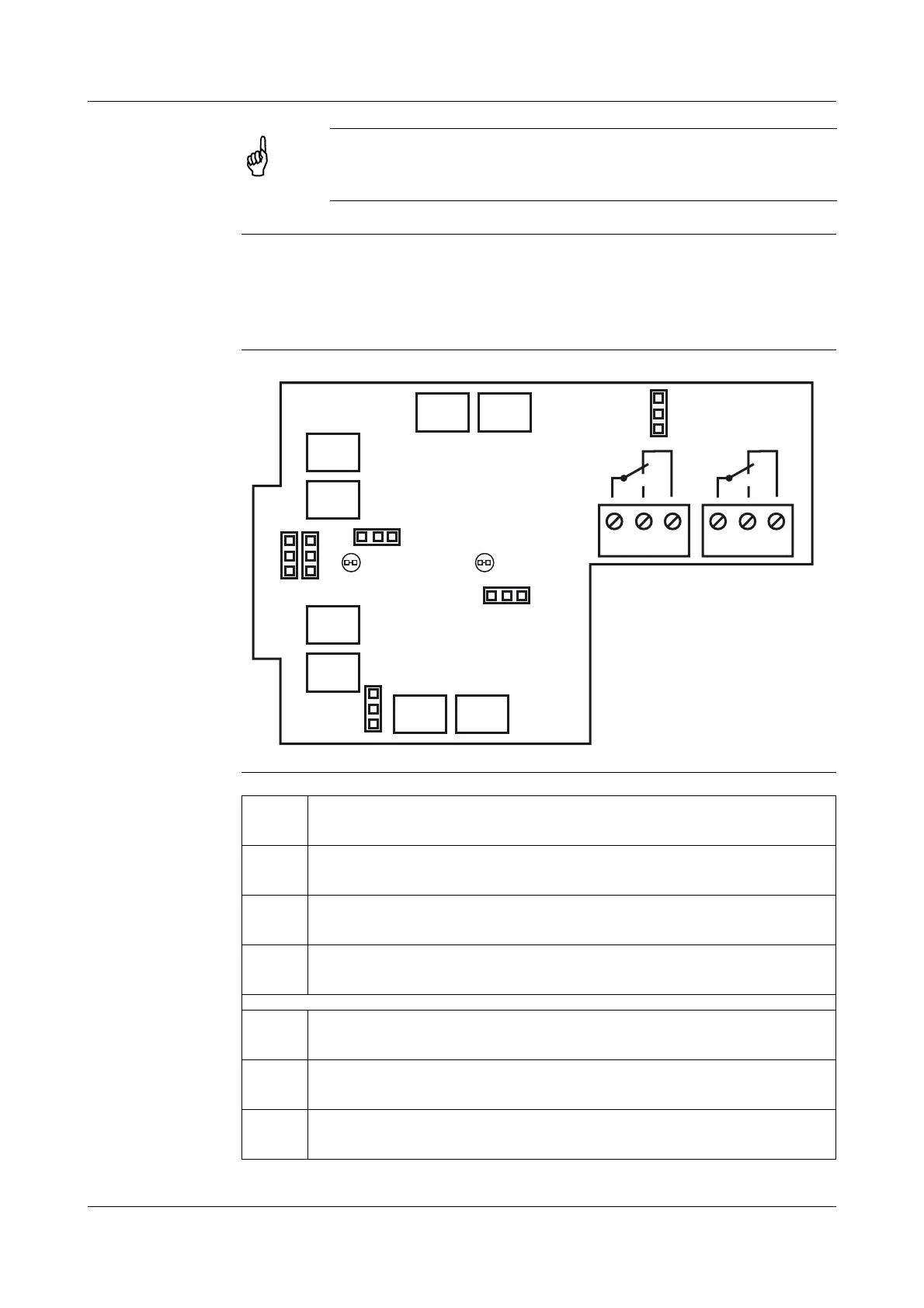

Pouvoir de coupure du contact limite 6 A max. à 230 VAC
567 8910
TP6
TP7 TP8
J4
GK2
ST4
GK1
J2J1
ST5
J3
TP3 TP4
TP5
TP2
TP1
TP1 Potentiomètre pour valeur limite du contact limite 1 (GK1)
Plage de réglage : 0 à 100% de la valeur de fin d’étendue
TP2 Potentiomètre pour hystérésis du contact limite 1
Plage de réglage : 1 à 99% de la valeur de fin d’étendue
TP3 Potentiomètre pour enclenchement retardé de GK1
Plage de réglage : 0 à 10 s
TP4 Potentiomètre pour déclenchement retardé de GK1
Plage de réglage : 0 à 10 s
TP5 Potentiomètre pour valeur limite du contact limite 2 (GK2)
Plage de réglage : 0 à 100% de la valeur de fin d’étendue
TP6 Potentiomètre pour hystérésis de GK2
Plage de réglage : 1 à 99% de la valeur de fin d’étendue
TP7 Potentiomètre pour enclenchement retardé de GK2
Plage de réglage : 0 à 0 s
