JUMO 404304 - Page 56

8 Réglage des contacts limites
16
TP8 Potentiomètre pour déclenchement retardé de GK2
Plage de réglage : 0 à 10 s

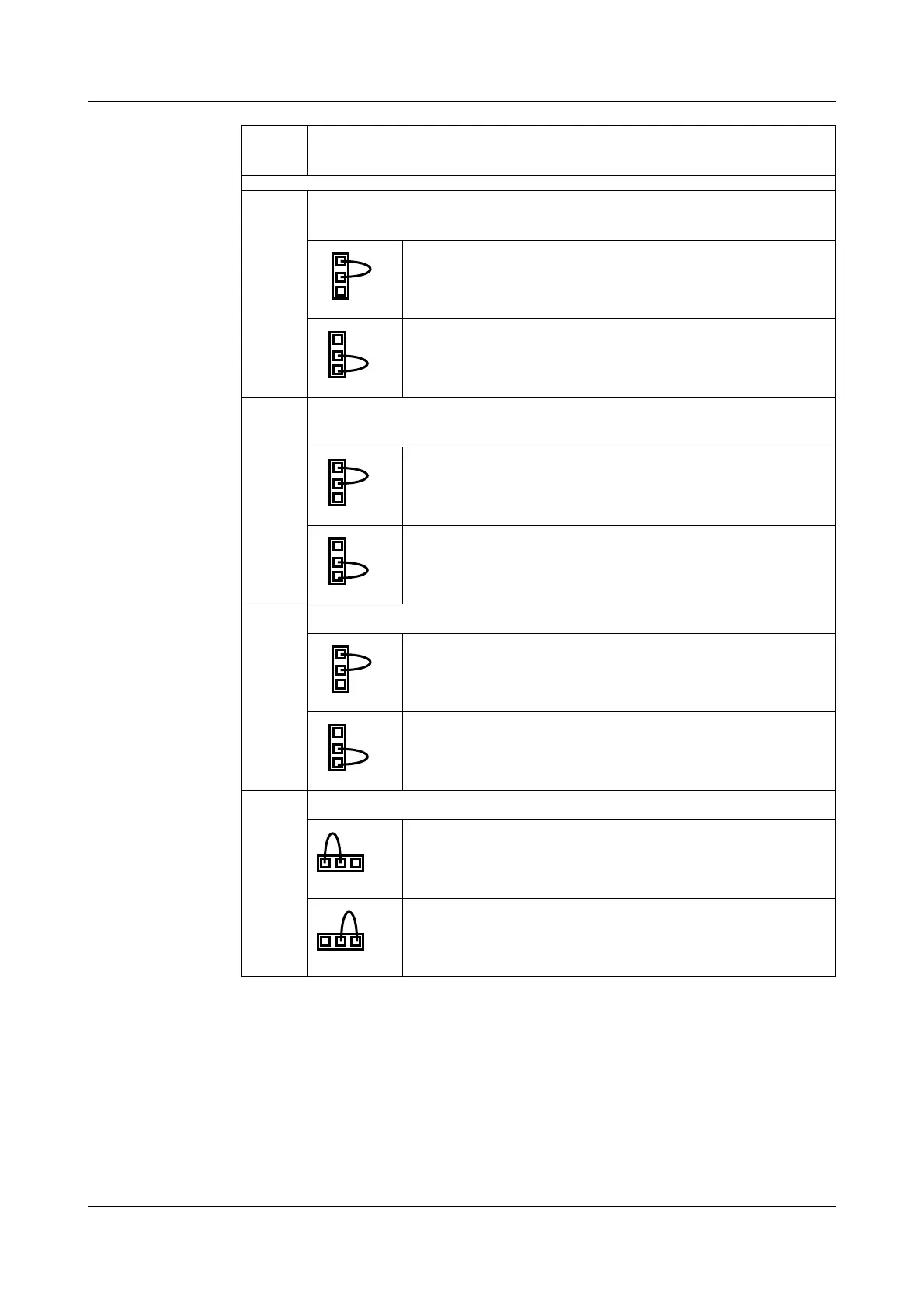

J1 Jumper pour point de coupure de GK1 dans la plage de pression
positive / négative (pour étendues de mesure ±)
Ponts 1-2 => GK1 commute dans la plage de pression
positive
Ponts 2-3 => GK1 commute dans la plage de pression
négative
J2 Jumper pour point de coupure de GK2 dans la plage de pression
positive / négative (pour étendues de mesure ±)
Ponts 1-2 => GK2 commute dans la plage de pression
positive
Ponts 2-3 => GK2 commute dans la plage de pression
négative
J3 Jumper pour fonction relais de GK1
Ponts 1-2 => GK1 = contact limite min.
Ponts 2-3 => GK1 = contact limite max.
J4 Jumper pour fonction relais de GK2
Ponts 1-2 => GK2 = contact limite min.
Ponts 2-3 => GK2 = contact limite max.
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1 2 3
1 2 3
