8 Réglage des contacts limites
Préparation ✱ Ouvrir l’appareil➩ "Ouvrir l’appareil", page 11.
✱ Brancher l’alimentation ➩ "Raccordement", page 12.
✱ Brancher le multimètre ➩ "Raccordement", page 12.
✱ Attendre que le temps de démarrage se soit écoulé (1 heure env.)
Définir la plage
de commuta-
tion (unique-
ment pour
étendues de
mesure "+/-")
✱ Définir J1 (pour GK1) ou J2 (pour GK2) à l’aide du jumper, si le contact
limite doit commuter dans la plage de pression positve ou négative. Fonc-
tion du jumper, voir tableau ci-dessus.
Régler la
fonction relais
✱ Définir J3 (pour GK1) ou J4 (pour GK2) à l’aide du jumper, si le relais doit
commuter en tant que contact limite max. (relais commute, lorsque la
valeur réelle est supérieure à la consigne) ou en tant que contact limite min.
(relais commute, lorsque la valeur réelle est supérieure à la consigne).
Fonction du jumper, voir tableau ci-dessus.
Réglage du
contact limite
avec app. de
mesure de
pression de
référence
✱ Pour enclenchement/déclenchement retardé à l’aide du potentiomètre,
régler TP3/7 ou TP4/8 sur 0 (tourner complètement vers la gauche).
✱ Mettre le convertisseur dont le contact limite doit commuter, sous pres-
sion.
✱ Régler le potentiomètre TP1 (pour GK1) ou TP5 (pour GK2) jusqu’à ce que
la LED GK1 ou GK2 s’allume.
✱ Mettre le convertisseur dont le contact limite doit recommuter, sous pres-
sion.
✱ Régler le potentiomètre TP2 (pour GK1) ou TP6 (pour GK2) jusqu’à ce que
la LED GK1 ou GK2 s’éteigne.

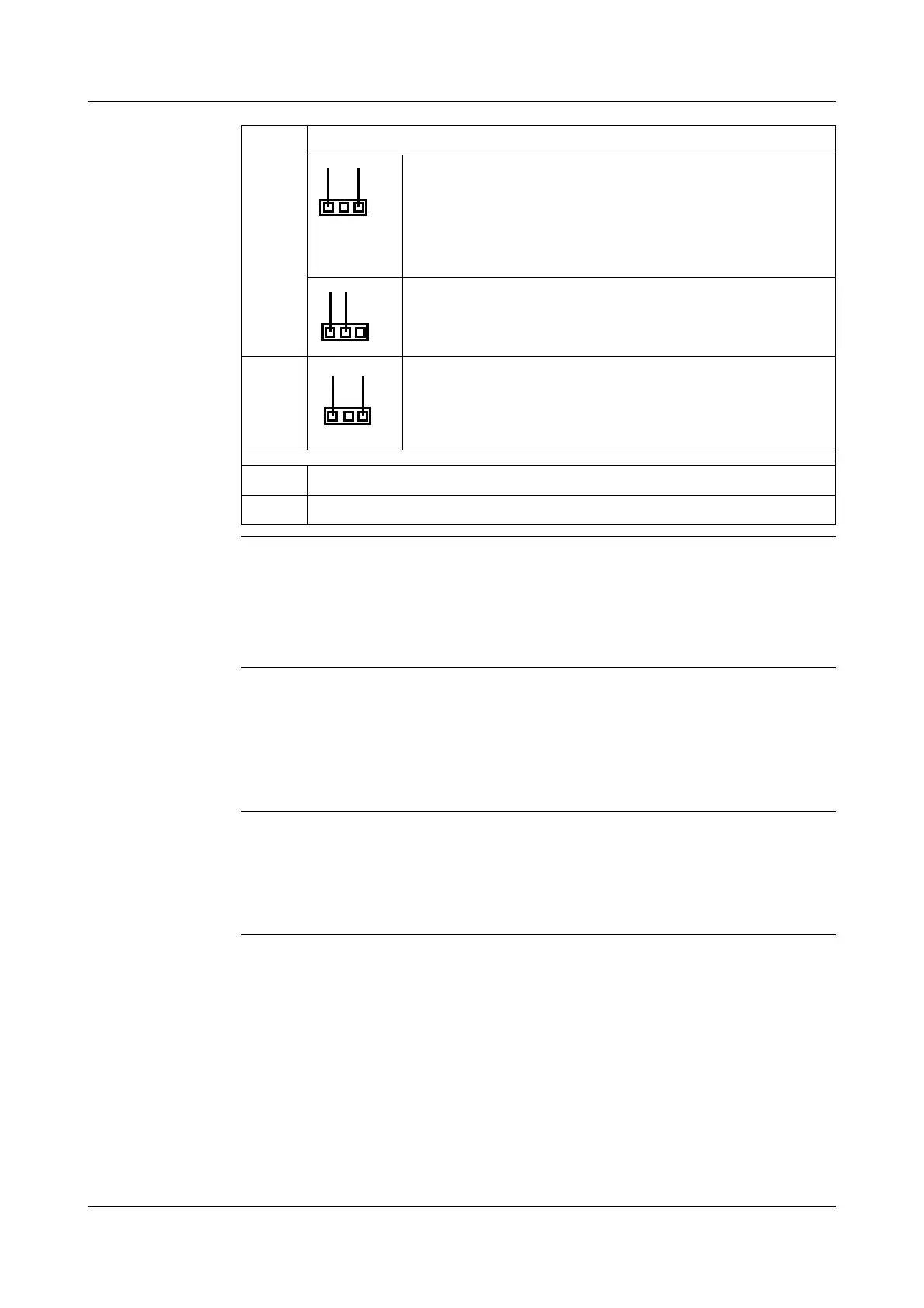

ST4 Raccordement multimètre pour tester GK2
1-3 => Point de coupure du contact limite
Exemple 1 : étendue de mesure 0 à 3 hPa,
point de coupure à 1,5 hPA (50%) => 0,5 V
Exemple 2 : étendue de mesure -2 à +8 hPa,
point de coupure à +3,5 hPA (55%) => 0,55 V
1-2 => Hystérésis du contact limite
Exemple : valeur limite = 0,5 V,
Hystérésis = 10% => 0,45 V
ST5 Raccordement multimètre pour tester GK2
GK1 Diode électroluminescente GK1
GK2 Diode électroluminescente GK2
1 2 3
1 2 3
1 2 3
