JUMO 404304 - 8 Einstellen der Grenzkontakte

15
8 Einstellen der Grenzkontakte
Benötigte
Hilfsmittel
- Druckerzeuger
- Spannungsversorgung für Druck- /Differenzdruckmessumformer
- Referenzdruckmessgerät oder Spannungs- bzw. Strommessgerät (Multi-
meter)

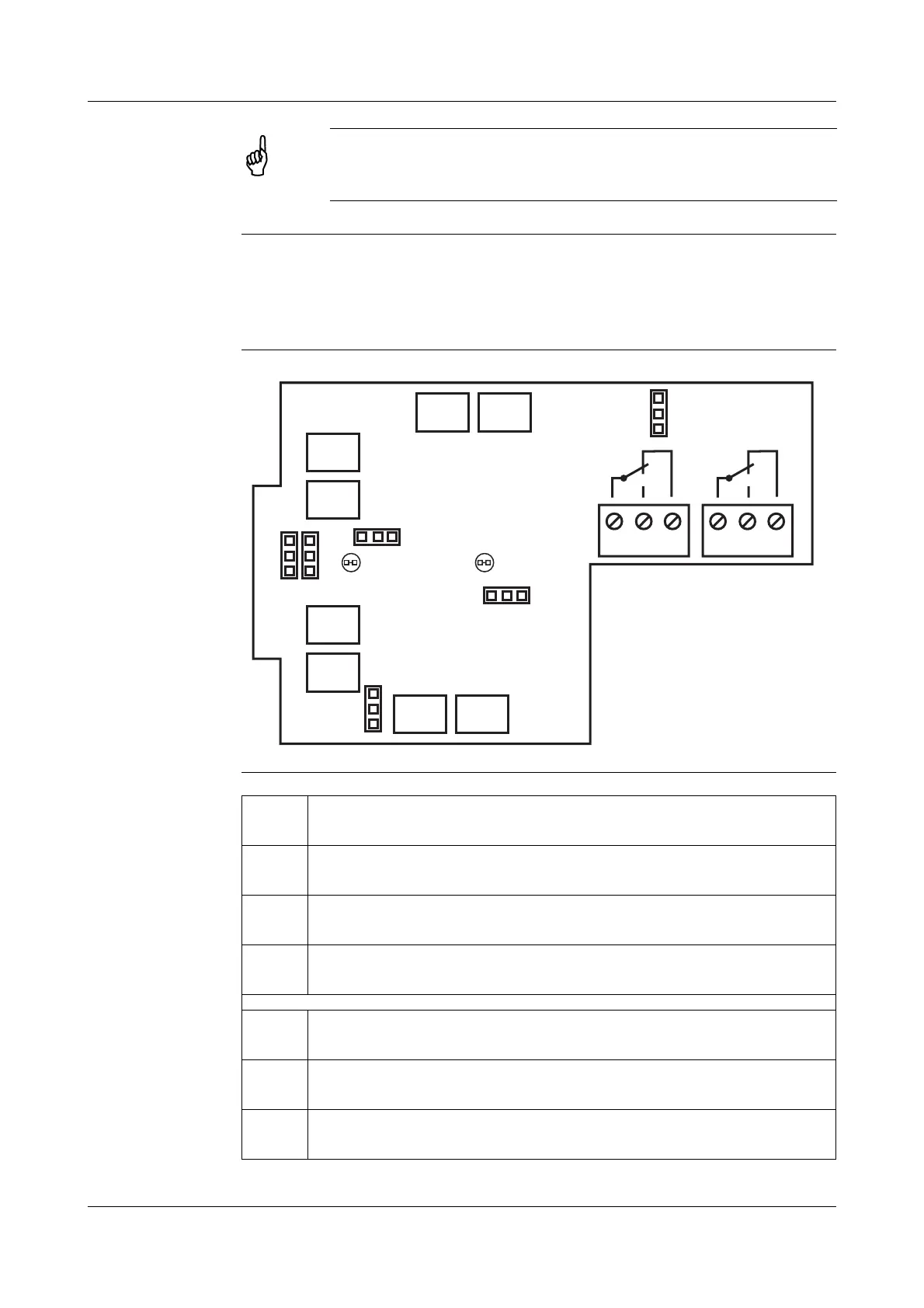

Bedienelemente
Beschreibung
Schaltleistung des Grenzkontaktes max. 6 A bei 230 VAC
567 8910
TP6
TP7 TP8
J4
GK2
ST4
GK1
J2J1
ST5
J3
TP3 TP4
TP5
TP2
TP1
TP1 Potentiometer für Grenzwert des Grenzkontaktes 1 (GK1)
Einstellbereich: 0...100% vom Endwert
TP2 Potentiometer für Hysterese des GK1
Einstellbereich: 1...99% vom Endwert
TP3 Potentiometer für Einschaltverzögerung des GK1
Einstellbereich: 0...10 s
TP4 Potentiometer für Ausschaltverzögerung des GK1
Einstellbereich: 0...10 s
TP5 Potentiometer für Grenzwert des Grenzkontaktes 2 (GK2)
Einstellbereich: 0...100% vom Endwert
TP6 Potentiometer für Hysterese des GK2
Einstellbereich: 1...99% vom Endwert
TP7 Potentiometer für Einschaltverzögerung des GK2
Einstellbereich: 0...10 s
