JUMO 404304 - Page 16

8 Einstellen der Grenzkontakte
16
TP8 Potentiometer für Ausschaltverzögerung des GK2
Einstellbereich: 0...10 s

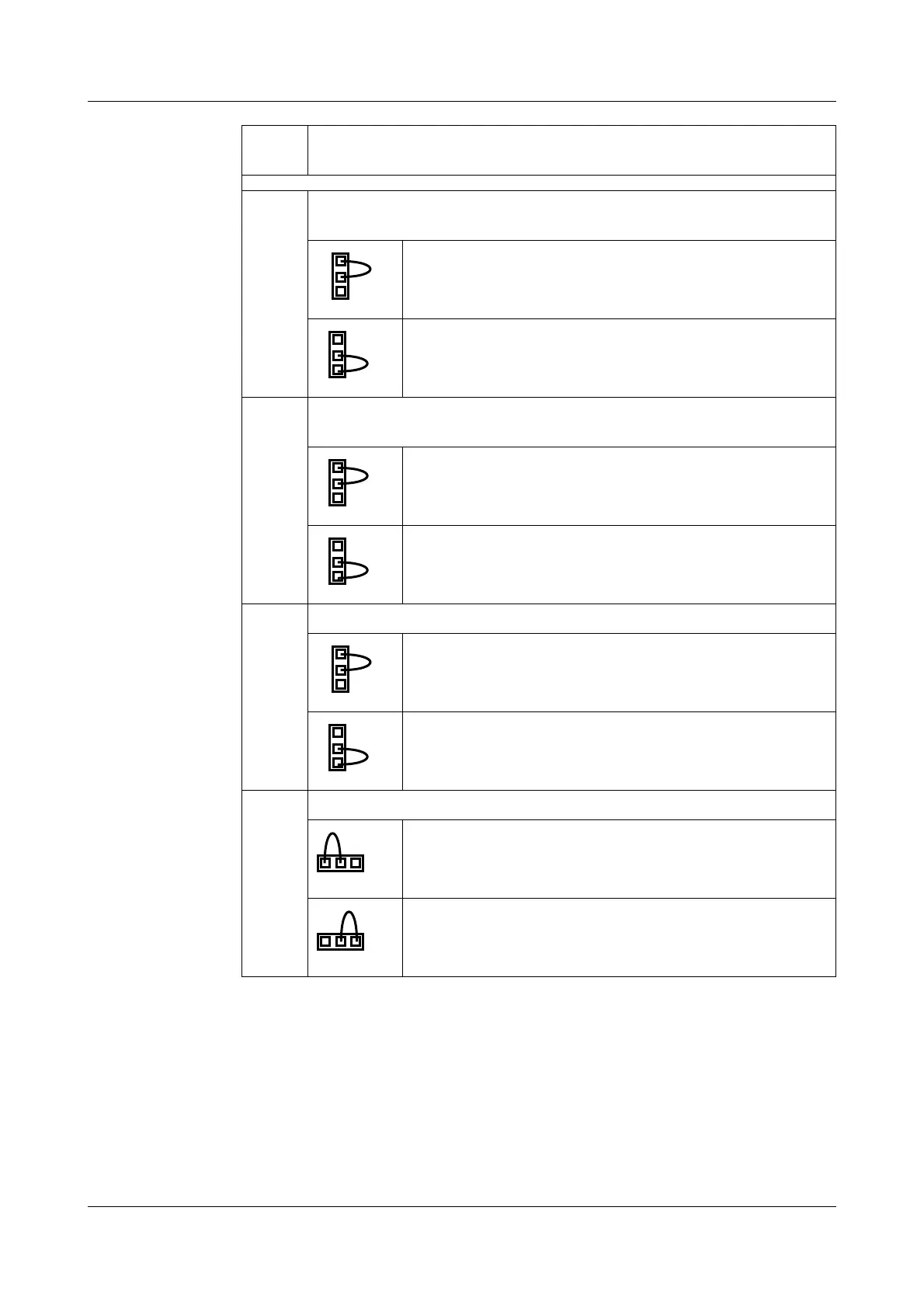

J1 Jumper für Schaltpunkt des GK1 im positiven / negativen Druckbe-
reich (bei ± Messbreichen)
Brücke 1-2 => GK1 schaltet im positiven
Druckbereich
Brücke 2-3 => GK1 schaltet im negativen
Druckbereich
J2 Jumper für Schaltpunkt des GK2 im positiven / negativen Druckbe-
reich (bei ± Messbreichen)
Brücke 1-2 => GK2 schaltet im positiven
Druckbereich
Brücke 2-3 => GK2 schaltet im negativen
Druckbereich
J3 Jumper für Relaisfunktion des GK1
Brücke 1-2 => GK1 = min. Grenzkontakt
Brücke 2-3 => GK1 = max. Grenzkontakt
J4 Jumper für Relaisfunktion des GK2
Brücke 1-2 => GK2 = min. Grenzkontakt
Brücke 2-3 => GK2 = max. Grenzkontakt
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1 2 3
1 2 3
