5 Installation
12

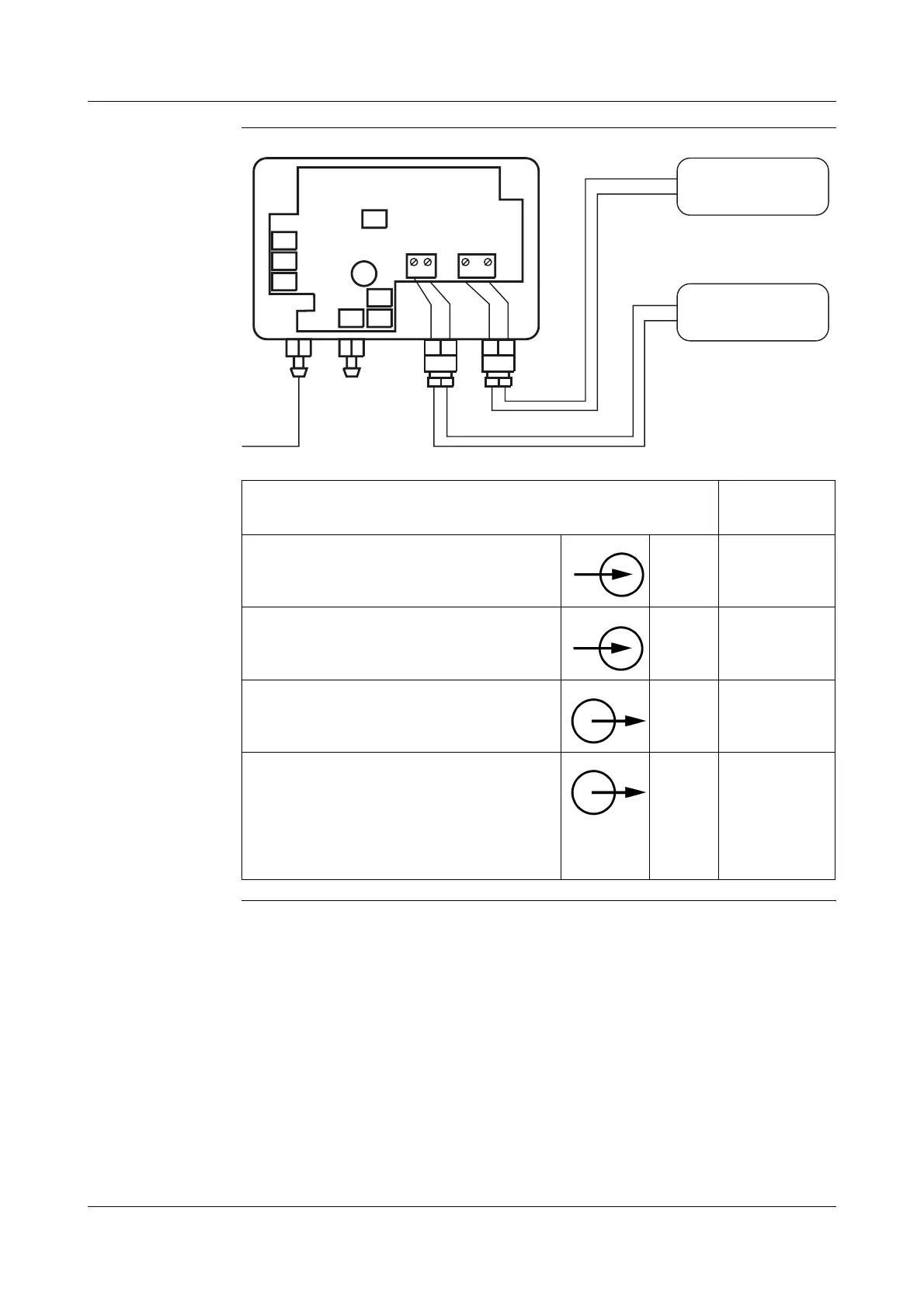

Raccordement
Raccordement Brochage
Connecteur
Alimentation
11,5 à 30 V, 19 à 31V DC
L -
L +
1
2
Alimentation
230 V, 115 V, 24 V AC
N
L 1
1
2
Sortie
0 à10V, 0/4à20mA, 3 fils
-
+
3
4
Sortie
4 à 20 mA, 2 fils
12 à 32 V DC
Courant contraint superposé à
l’alimentation
-
+
1
2
TP3
TP2
TP1
TP4
TP7
TP5TP6
C14
34 1 2
Alimentation
Multimètre
Zéro
Oscillation
+-
