# Sauf indication contraire, toutes les ser-
rures sont conçues pour un

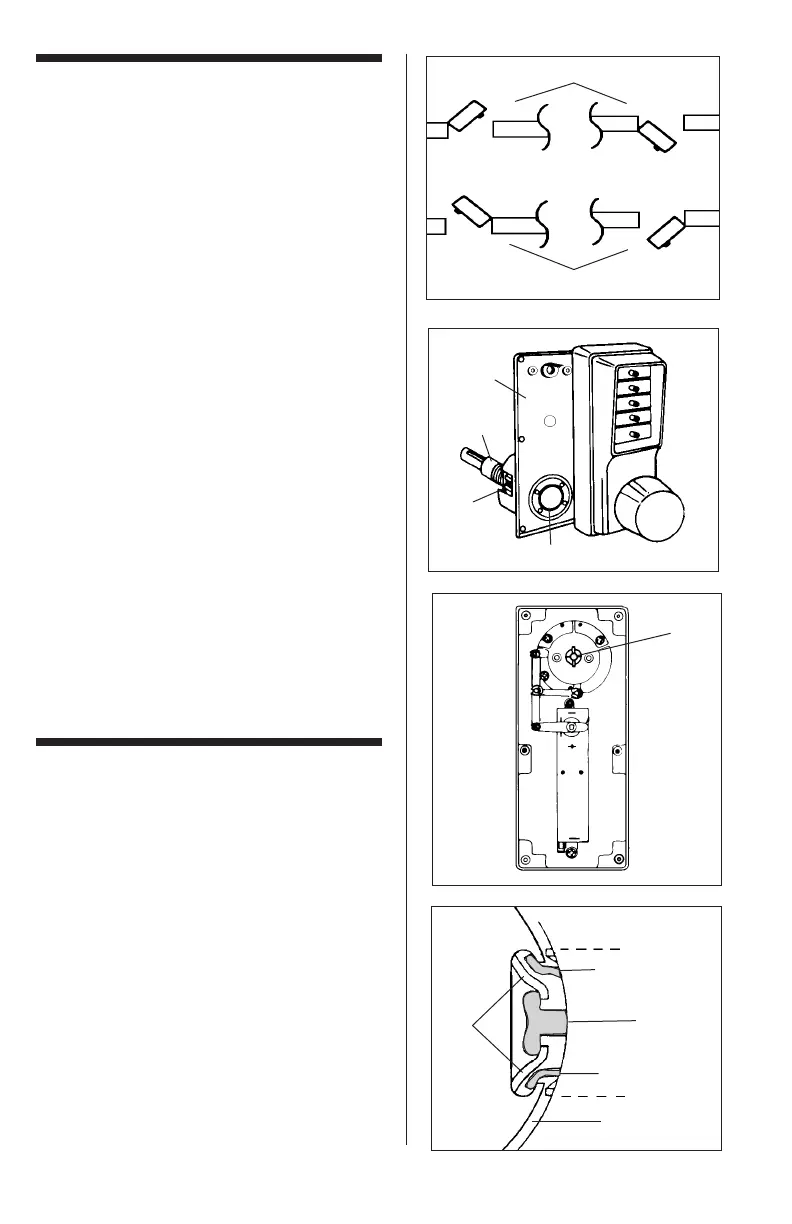

fonctionnement à main gauche (A) (voir
figure 5-1). Suivre les instructions
ci-dessous pour obtenir une main de serrure
droite (B).
1. Enlever le palastre (A) en desserrant les
six vis «sem» (voir figure 5-2).
2. Enlever l'unité cylindrique d'entraînement
(C) en desserrant les quatre vis «sem»
Phillips (B) sur l'intérieur du palastre (A).
3. Faire pivoter l'unité cylindrique
d'entraînement (C) pour que la découpe du
pêne (D) soit en direction opposée (180°).
4. Fixer l'unité cylindrique d'entraînement (C)
sur le palastre (A) à l’aide des quatres vis
Phililips à tête cruciforme retirées à l’étape
2.
#<A2 Soyez sûr que les goupilles d'arbre
d'entraînement (F) sont verticales dans la ser-
rure (le schéma 5-3).
5. Fixer le palastre (A) sur le boîtier de la ser-
rure.
6. Serrer les six vis.
7. Vérifier si la serrure fonctionne
correctement, voir «Vérification du
fonctionnement de la serrure».
;@A.99.A6<;129.@2??B?2
1. Enlever le bouton intérieur en desserrant
l’anneau d’arrêt visible par le petit orifice de
l’unité cylindrique avec l’extrémité de la clé à
ergot (accessoire «i» de la liste de vérifica-
tion.
2. Tirer le bouton tout en relâchant l'anneau
d'arrêt.
3. Retirer le bouton du corps de la serrure.
4. Aligner la tige de connexion (A) du pêne
avec le sabot rétracteur (B) de l'unité
cylindrique d'entraînement (D) en
desserrant légèrement le pêne demi-tour.
S’assurer que les mentonnets (C) du pêne
et l'unité cylindrique d'entraînement (D)
s'engagent correctement (voir figure 6-1).
A
A
C
D
B
C
C
D
A
B
F
B
