;@A.99.A6<;1B96/?2.00M@
modèles 103x, 104x

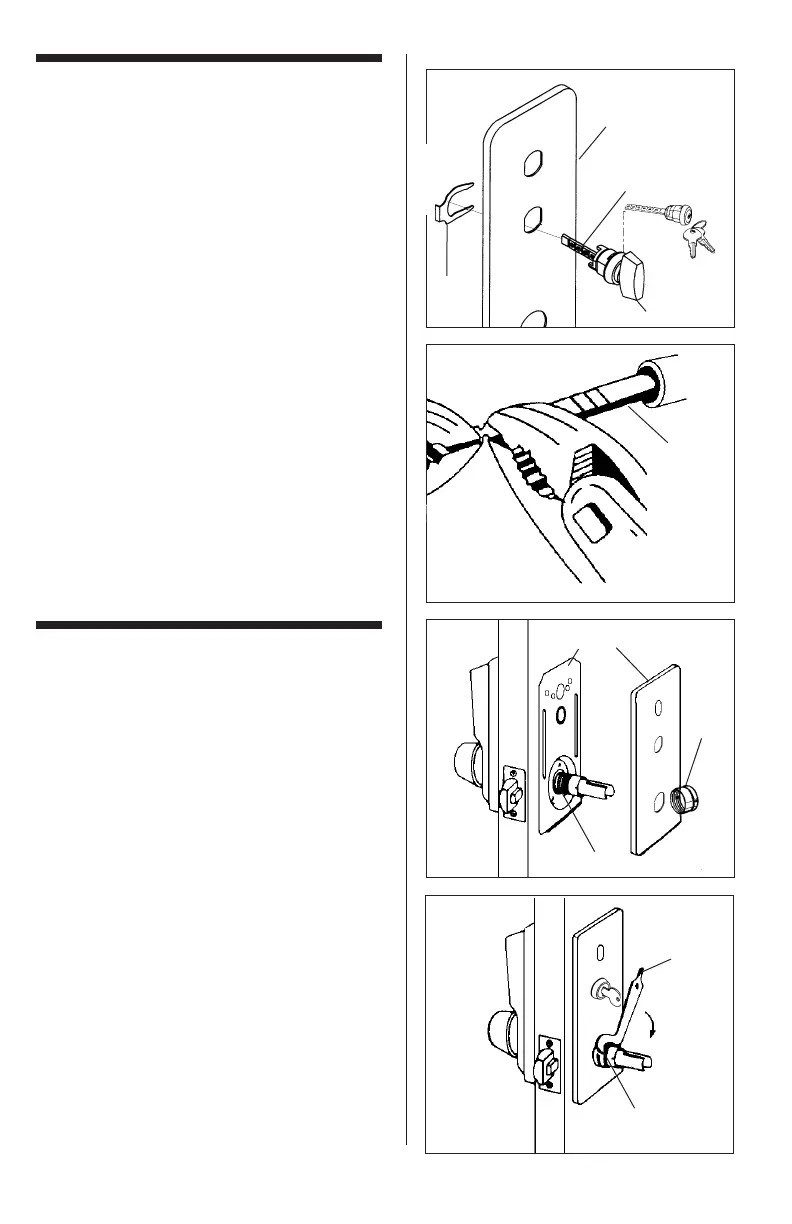

1. Insérez la clef ou le passage réglé de
bouton de tour (a) dans l'ouverture
inférieure dans le plat d'équilibre (c) et
fixez-le avec le clip à ressort (b) de l'in-
térieur (voir le schéma 9-1).
2. La tige de connexion (D) comporte
plusieurs points de brisure permettant
de la couper en laissant la longueur
voulue pour l’engager dans la came du
libre-accès.
3. Avec une paire de pinces, tenir
fermement la tige de connexion (D), côté
tige près du point de brisure.
4. Avec une deuxième paire de pinces, tenir
la tige de connexion de l’autre côté du point
de brisure et faire plier de bas en haut
jusqu’à ce qu’elle brise (voir figure 9-2).
;@A.99.A6<;129.=9.>B2124.?;6AB?2
1 Placer la plaque de garniture (A) sur la
plaque de renfort (B) (voir figure 10-1).
Pour des modèles de passage, assurez
la queue est aligné avec la fente de
déclencheur de passage, et les deux
s'engagent correctement.
2. Visser avec précaution la bague filetée
(C) sur l'unité cylindrique d'entraînement
(D).
En cas de difficulté, enlever la plaque de
garniture et réaligner la plaque de
renfort. Ne pas forcer la bague filetée.
3. Serrer la bague filetée (C) dans le sens
des aiguilles d’une montre, à l'aide de la
clé à ergot (E) (accessoire «i» de la liste
de vérification) (voir figure 10-2).
D
C
A
D
B
A
B
D
C
C
E
