Kaba Simplex 1000 Series


7B@A2:2;A129.@2??B?2
2" (51 mm) à 2
1
⁄4" (57 mm)
%<B?92@=<?A2@12::I

P
::1L=.6@@2B?.7B@A2?9.@2??B?2
0<::2@B6AC<6?364B?2@2A

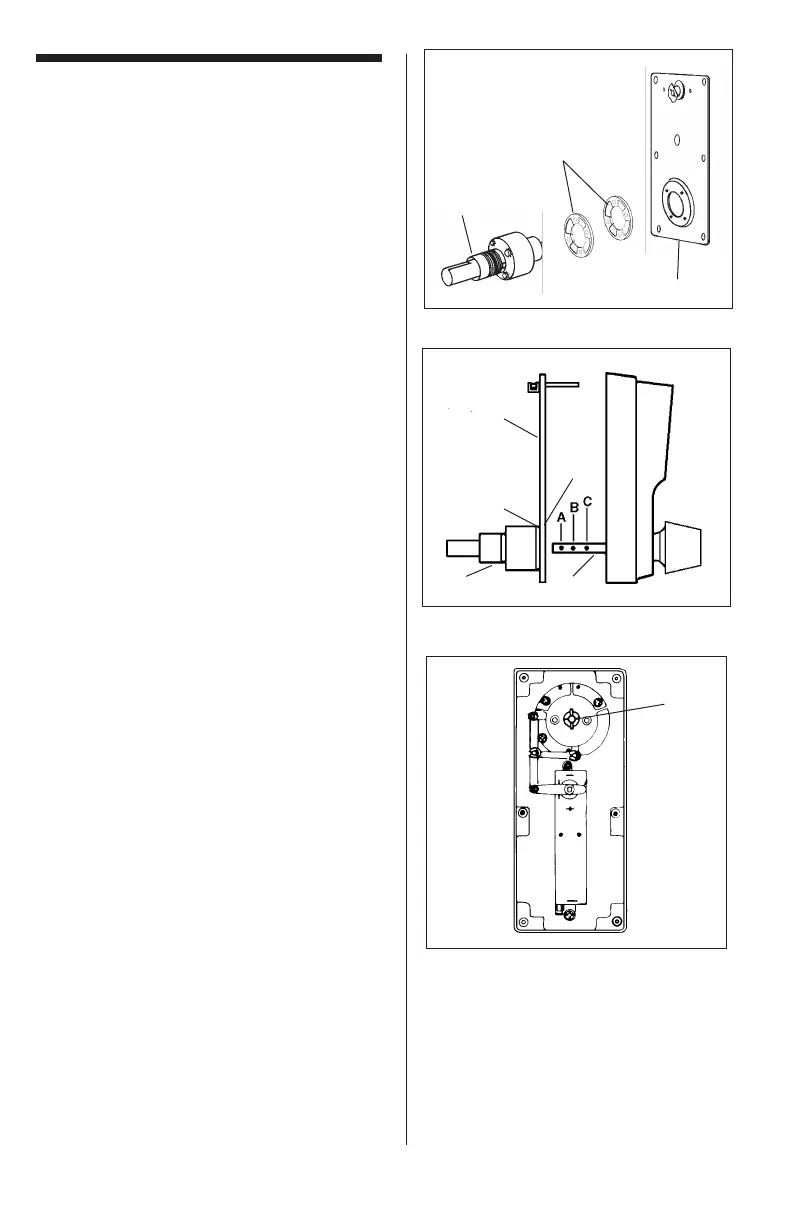

1. Enlever le palastre (AA) en desserrant
les six vis. Un de ces vis peut se trouver
sous l’étiquette du numéro de série.
2. Enlever l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
«sem» (EE) de l'intérieur du palastre.
3. Insérer l'entretoise supplémentaire
(accessoire «f» de la liste de vérification)
entre le palastre (AA) et l'unité cylindrique
d'entraînement (C).
4. Replacer l'unité cylindrique d'entraîne-
ment (CC) à l'aide des quatre vis «sem»
à rondelle captive de 8-32 x
11
⁄16" (17
mm) fournis (accessoire «l» de la liste
de
vérification) sur le palastre (AA).
5. Ajouter la contre-goupille supplémentaire
(accessoire «h» de la liste de vérification)
dans la position  de l'arbre d'entraîne-
ment (DD) (voir figure 4-3).
#<A2Soyez sûr que les goupilles d'arbre
d'entraînement (F) sont verticales dans la
serrure (le schéma 4-4).
6. Fixer le palastre (AA) sur le boîtier de
logement.
C2?A6@@2:2;A Tout dommage résultant
d'un coup de bouton contre le mur ou le
butoir mural annulerait TOUTES les
garanties.
Le manque d'établir la serrure correcte-
ment en ajustant l'épaisseur de porte peut
endommager la serrure. Dans un tel cas,
toutes les garanties seront nulles et.


(f)

F
(AA)
(BB)
(EE)
(CC)
(DD)
(CC)
(AA)
