Kaba Simplex 1000 Series


7B@A2:2;A129.@2??B?2
1
3
⁄8" (35 mm) à 1
1
⁄2" (38 mm)
La serrure de la série 1000 a été
préassemblée à l'usine en vue de convenir
à des portes de 1
5
⁄8" (41 mm) à 1
7
⁄8" (48
mm) d'épaisseur.
%<B?92@=<?A2@12

P::I

P
::1L=.6@@2B?.7B@A2?9.@2??B?2
0<::2@B6AC<6?364B?22A

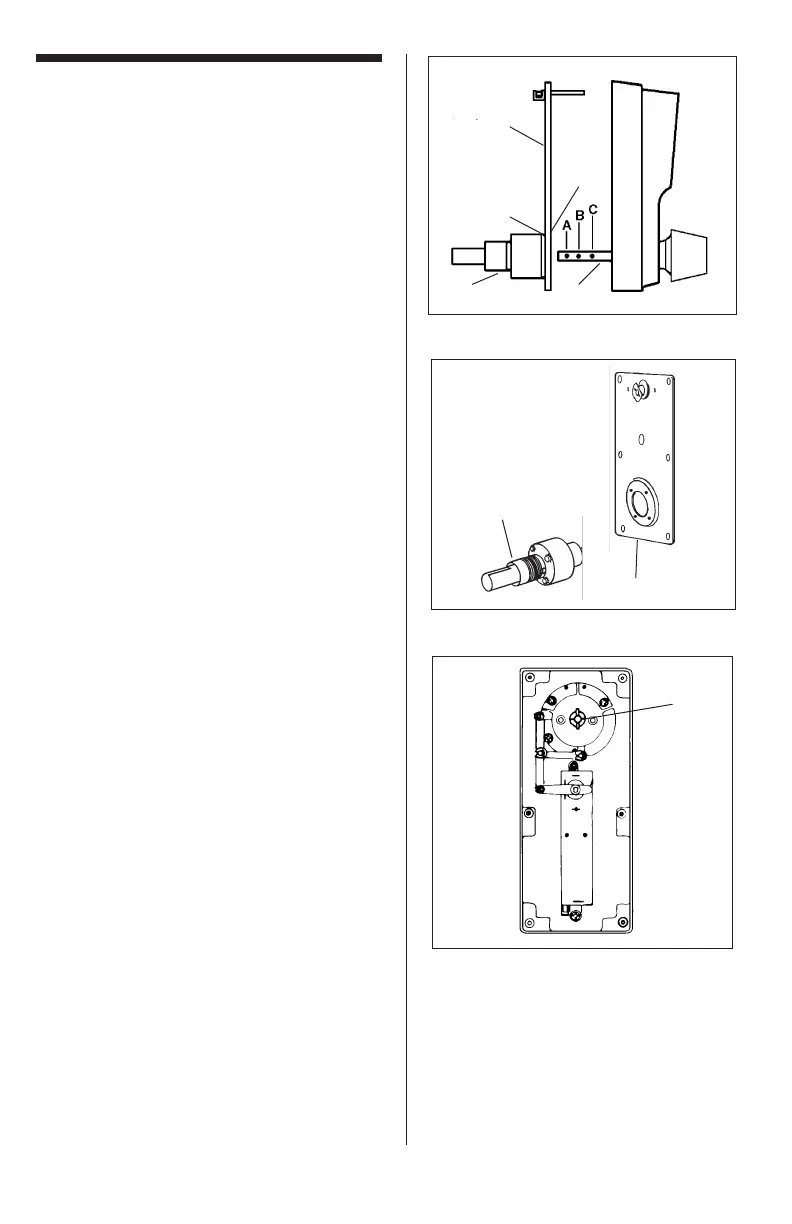

1. Enlever le palastre (AA) en desserrant
les six vis. L’une de ces vis peut se trou-
ver sous l’étiquette du numéro de série.
2. Enlever l'unité cylindrique d'entraîne-
ment (CC) en desserrant les quatre vis
(EE) sur l'intérieur du palastre (AA).
3. Enlever (et jeter) l'entretoise (BB)
située entre le palastre (AA) et l'unité
cylindrique d'entraînement (CC).
4. Replacer l'unité cylindrique d'entraîne-
ment (CC) sur le palastre (AA) à
l'aide des vis «sem» à rondelle
captive (accessoire «k» de la liste de
vérification).
5. Retirer la contre-goupille de la position 
de l'arbre d'entraînement (DD).
6. Placer cette contre-goupille dans la
position  de l'arbre d'entraînement(DD).
#<A2Soyez sûr que les goupilles d'arbre
d'entraînement (F) sont verticales dans la
serrure (le schéma 4-4).
7. Fixer le palastre (AA) sur le boîtier de la
serrure.


(AA)
(BB)
(EE)
(CC)
(DD)

F
(CC)

(AA)
