L’alignement entre la porte et l’huisserie est
primordial pour la durabilité du pêne. Les
axes vertical et horizontal en prévision de
la serrure, de la gâche et du pêne devront
être conformes aux normes ANSI A115.2.
1. Plier le gabarit (qui se trouve au centre
de ce livret) sur le repère de pliage.
2. Avec du ruban adhésif, fixer le gabarit sur
la porte de manière à aligner les repères
de pliage sur l’angle du chant de porte.
AA2;A6<; Si le jambage est déjà pourvu
d'une gâche, placer le gabarit de la gâche
de façon à aligner le centre du diamètre du
pêne (A) avec le centre du pourtour
de la gâche.

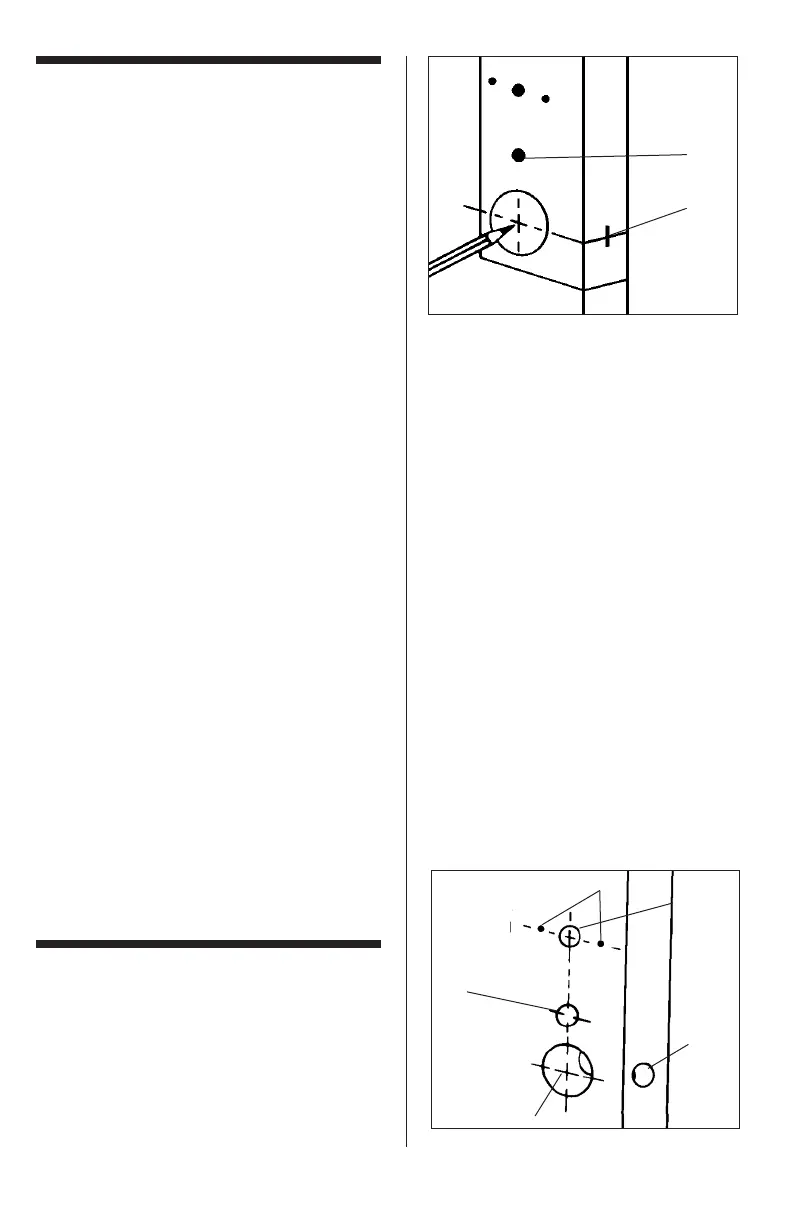

3. Marquer la porte selon le gabarit. Les
modèles sans libre-accès (101x et 102x)
nécessitent 5 trous et les modèles avec
libre-accès (103x, 104x) nécessitent 6
trous (Voir figure 1-1).
4. Enlever le gabarit.
#<A2 Pour cacher des trous dans une
porte de bois ou de métal, utiliser des
plaques de recouvrement.
".?>B.42129.=<?A2
%2?K.4212@A?<B@
1. Utiliser une scie-cloche munie d'un foret-
guide pour percer le trou de 2
1
⁄8" (54
mm): appliquer une pression uniforme
jusqu'à ce que la lame circulaire du foret-
guide apparaisse sur l'autre côté de la
porte.
1" (25mm)
2
1
⁄8" (54mm)
1" (25mm)
1" (25mm)
1
⁄4" (6mm)
