1. Plac les clavettes/déclencheurs trouvés
dans la fente principale de priorité de
bouton extérieur.

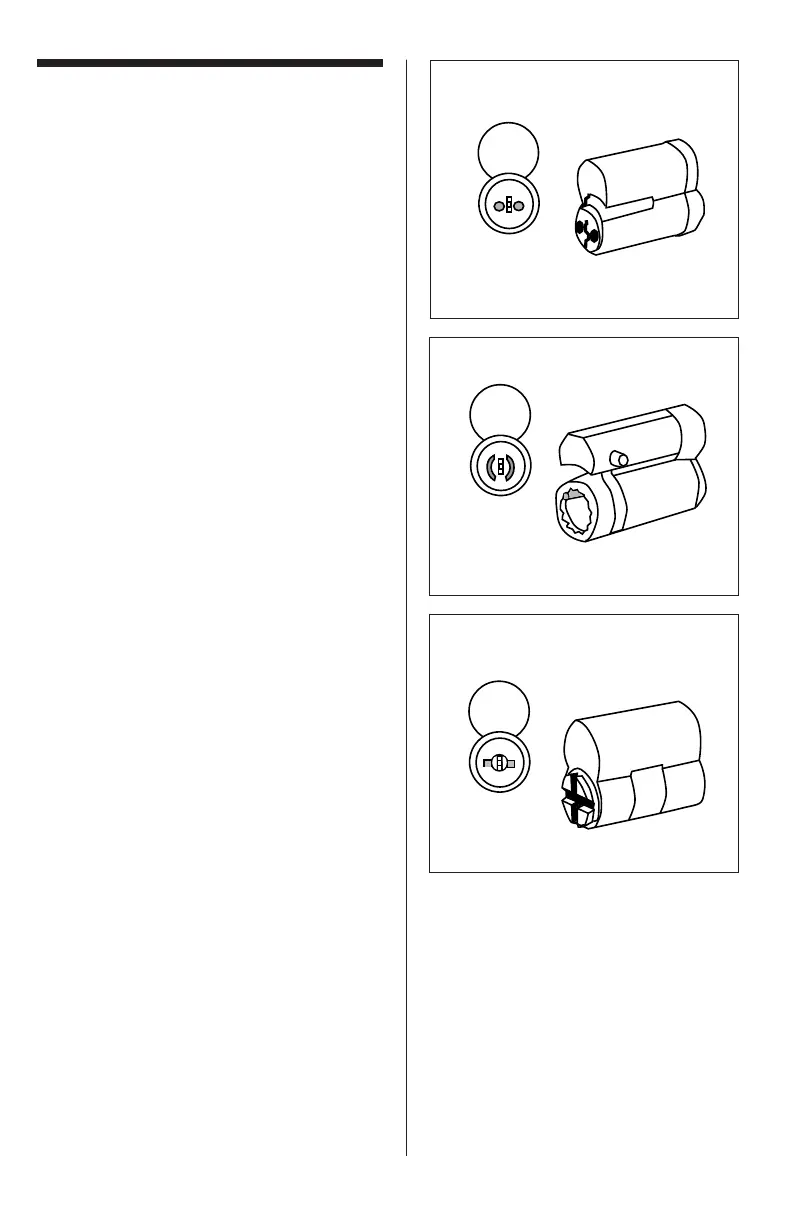

#<A2 Ceux-ci varient selon le dépasse-
ment du clef choisi. Pour le meilleur,
Corbin, ou Sargent, emploient le schéma
13-1, pour Schlage, schéma 13-2 d'utilisa-
tion, et pour le schéma 13-3 d'utilisation de
Medeco/ASSA/Yale.
2. Notez l'arrière du cylindre qui sera instal-
lé. Le profil et le secteur de récepteur sur
l'arrière de ce cylindre devraient pouvoir
recevoir les goupilles/déclencheurs trou-
vés à l'intérieur du bouton.
3 Les clavettes/déclencheurs doivent être
alignés pour recevoir facilement le
cylindre une fois installés. Le bouton
n'a pas besoin d'être tourné partielle-
ment ou d'insérer autrement le cylindre.
Si ceci est fait, il causera l'arbre d'en-
traînement d'être tourné et la synchro-
nisation sera éteinte.
4 Si les clavettes/déclencheurs
n'aligneront pas, utilisez un tournevis
de noir plat ou les pinces de nez
d'aiguille pour tourner les
goupilles/déclencheur approximative-
ment 180o. Répétez alors l'étape 3.
5. Une fois que le cylindre est inséré et
fermé à clef sur l'endroit, tournez la clef et
le verrou devrait se rétracter à affleure-
ment. Si oui, libérez et enlevez la clef.
Sinon, répétez l'étape 4.
6. Tournez le bouton extérieur. Le verrou ne
devrait pas se déplacer. S'il fait, la syn-
chronisation est éteinte. Enlevez le cylin-
dre et répétez l'étape 4.
7. Écrivez la combinaison, l'assurant que
travaille comme prévu. Le verrou
devrait se rétracter à affleurement.
;@A.99.A6<;1B0F96;1?2=?6;06=.912
=?6<?6AL
Driver
Cylinder
Cylinder
Cylinder
Driver
Driver
