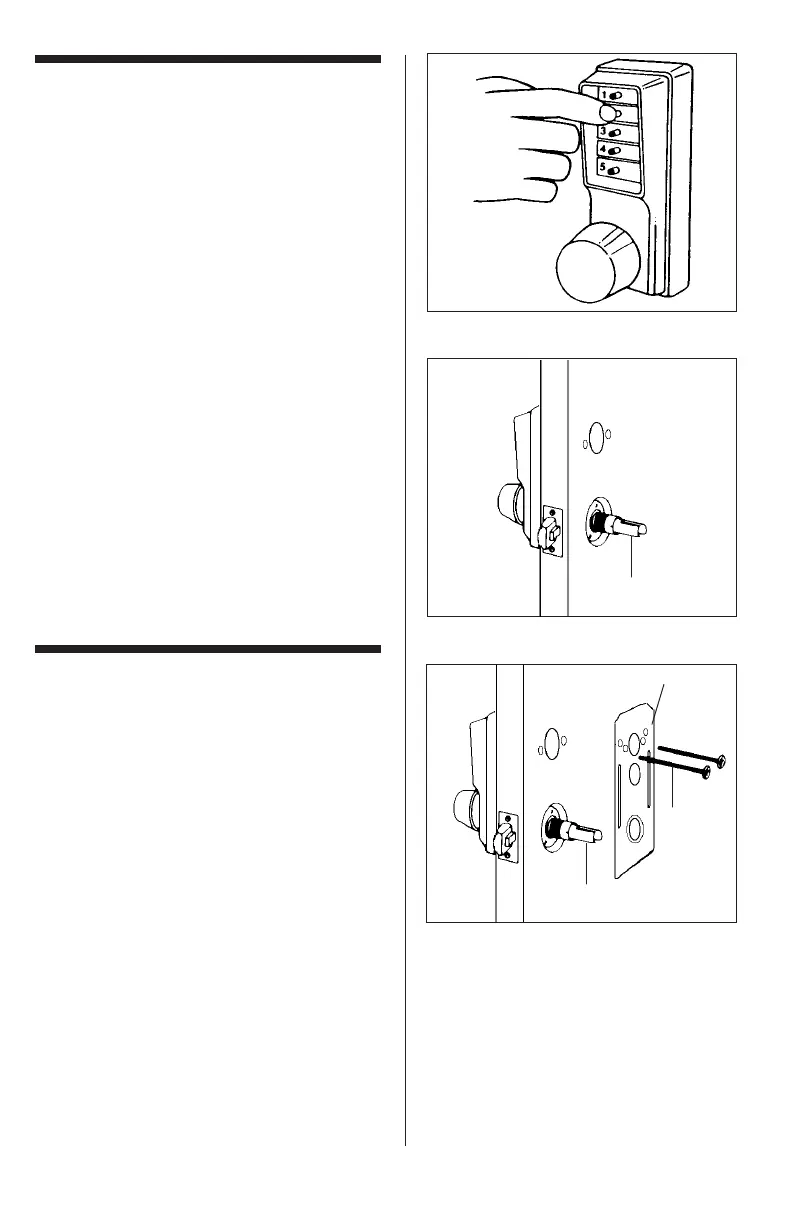

1. Entrer la combinaison pré-réglée à
l’usine: appuyer sur le 2 et le 4
ensemble, puis relâcher. Appuyer sur le
3, puis relâcher. Un léger déclic doit se
faire sentir chaque fois que vous
pressez un bouton (voir figure 7-1).
2. Tourner le bouton dans le sens des
aiguilles d’une montre jusqu'en fin de
course, puis maintenir le bouton dans
cette position. Vérifier que le pêne est
complètement rétracté.
3. Relâcher le bouton. Le pêne devrait
reprendre sa position initiale d'extension.
4. Faire pivoter le manchon d'entraînement
(A) jusqu'en fin de course (voir figure
7-2). Le pêne se rétractera pour affleurer
la têtière. Relâcher le manchon: le pêne
devrait reprendre sa position initiale
d'extension. Répéter l’opération en
tournant le bouton vers la droite.
;@A.99.A6<;129.=9.>B2Q12?2;3<?A
1. Placer la plaque de renfort (A) sur le
manchon d'entraînement (B) (voir
figure 8-1).
2. Insérer deux vis de 2
1
⁄2" (64 mm) (C)
(accessoire «m» sur la liste de
vérification) dans les trous de
1
⁄4" (6 mm).
3. Serrer les vis pour fixer le boîtier de
serrure sur la porte. S’assurer que la
plaque de renfort est parallèle au chant
de porte et centrée par rapport au
manchon d’entraînement (B).
#<A2 L’utilisation de la bague filetée pour
centrer la plaque de renfort (A) est
également utile à l’étape 10, lors de
l’installation de la plaque de garniture
intérieure.



