#$( Si les poches l'unes des de vitesse de
code voyagent après la ligne de cisaillement, les
clef-tiges ont été enfoncées dans l'ordre faux.
Commencez plus d'à l'étape 8.
11. Répétez l'étape 11 jusqu'à ce que toute la
vitesse de code empoche (e) soyez à la ligne
de cisaillement (position d'ouverture).
12.Si toutes les poches de vitesse de code (e)
ne sont pas alignées à la ligne de cisaille-
ment (position d'ouverture), commencez plus
d'à l'étape 8.
13.Diminuez la glissière (G) de verrouillage au
dessus de la chambre et libérez (des ressem-
bler à une extrémité d'une bougie d'allumage)
(voir le schéma 18-5).
14.En utilisant la pince ou l'équivalent, tournez
l'axe du contrôle (d) à gauche pour dégager
le compartiment et pour le lancer. Le (g) de la
diapositive de la fermeture doit faire exploser
vers dehors (le bouton restera au-dessous
enfoncé) (voir le tableau 18-5).
15.Enfoncez le key-stem/s (c) que vous voulez
dans la combinaison, libérant chacun après
qu'il soit déprimé (voir le schéma 18-5).
16.Une fois tous les chiffres dans la nouvelle
combinaison ont été enfoncés, avec les
pinces ou l'équivalent, tournent l'horloge de
l'axe de commande (d) sage (voir le schéma
18-5). Le changement de code bouton (h)
sous la glissière (G) de verrouillage, devrait
sauter vers le haut (voient le schéma 5). Le
nouveau la combinaison est maintenant
placée.
17.Regardez les poches de vitesse de code (e).
les nombres dans la nouvelle combinaison
devraient ne pas être à la ligne de cisaille-
ment (position d'ouverture) (Voir le schéma
18-5).
&H''"!
1. Remplacez le cache anti-poussière dégrossi
par 3 « Kaba » marqué, le « simplex », etc.
s'assurent les joints jalonnés sur les deux
plaques d'extrémité adaptées par les fentes
sur le cache anti-poussière. Jalonnez les 2
joints de plaque d'extrémité.
2. Resecure la douille d'axe (c) avec le revête-
ment latéral plat vers le haut. (voir le schéma
18-8)
3. Fixer la chambre à combinaison à l'aide des
deux vis Phillips (G) retirées précédemment.
4. Répéter les étapes 2 et 3 avant de ferner la
porte pour confirmer la combinaison.
#<A2 Soyez sûr que les goupilles d'arbre d'en-
traînement (F) sont verticales dans la serrure
(voir le schéma 18-6).
5. Remplacez le plat arrière et fixez-le avec les
six vis de plat arrière.
%<B?=9B@12?2;@264;2:2;A@0<:=<@2?
(
&2:2AA2GIGL?<B;20<:/6;.6@<;6;0<;;B2
'B6A2

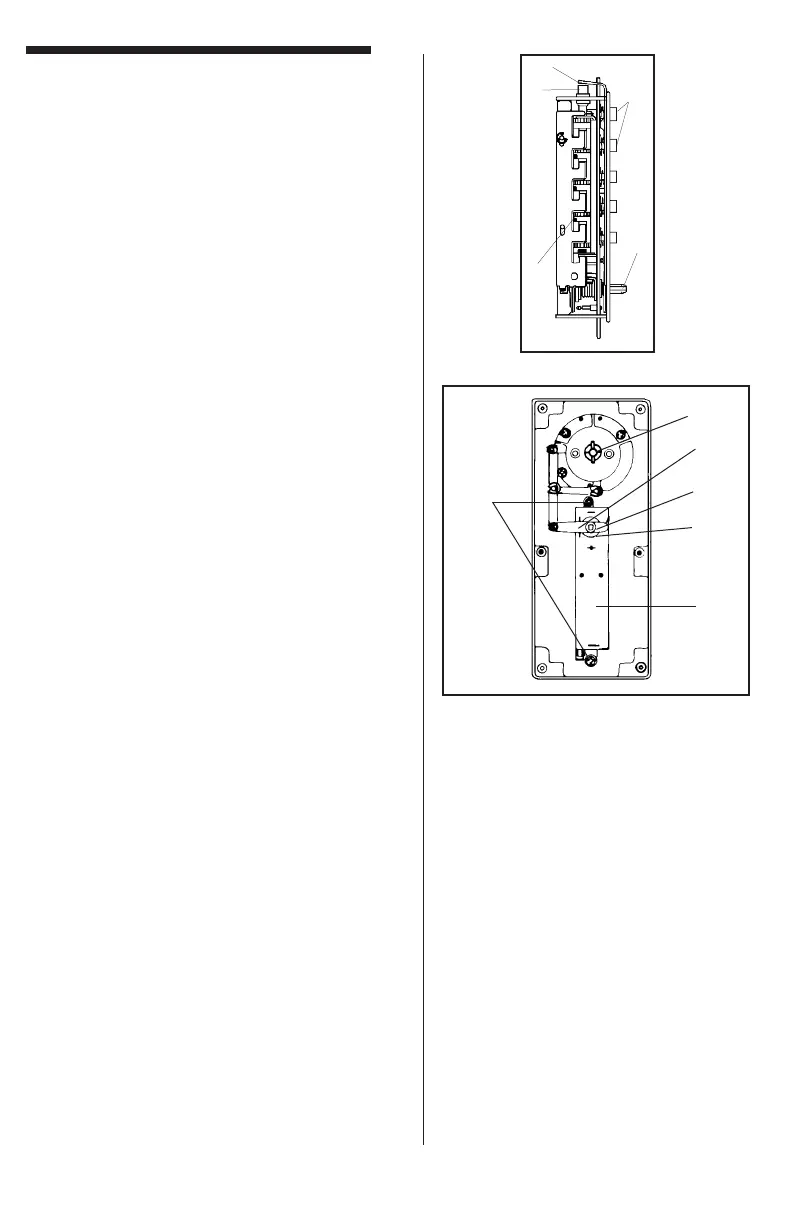

18-5
h
g
e
d
c (5)
A
F
E
B
C
D
