KEEWAY ATV250 - Spare Parts for Right Crankcase Cover

30

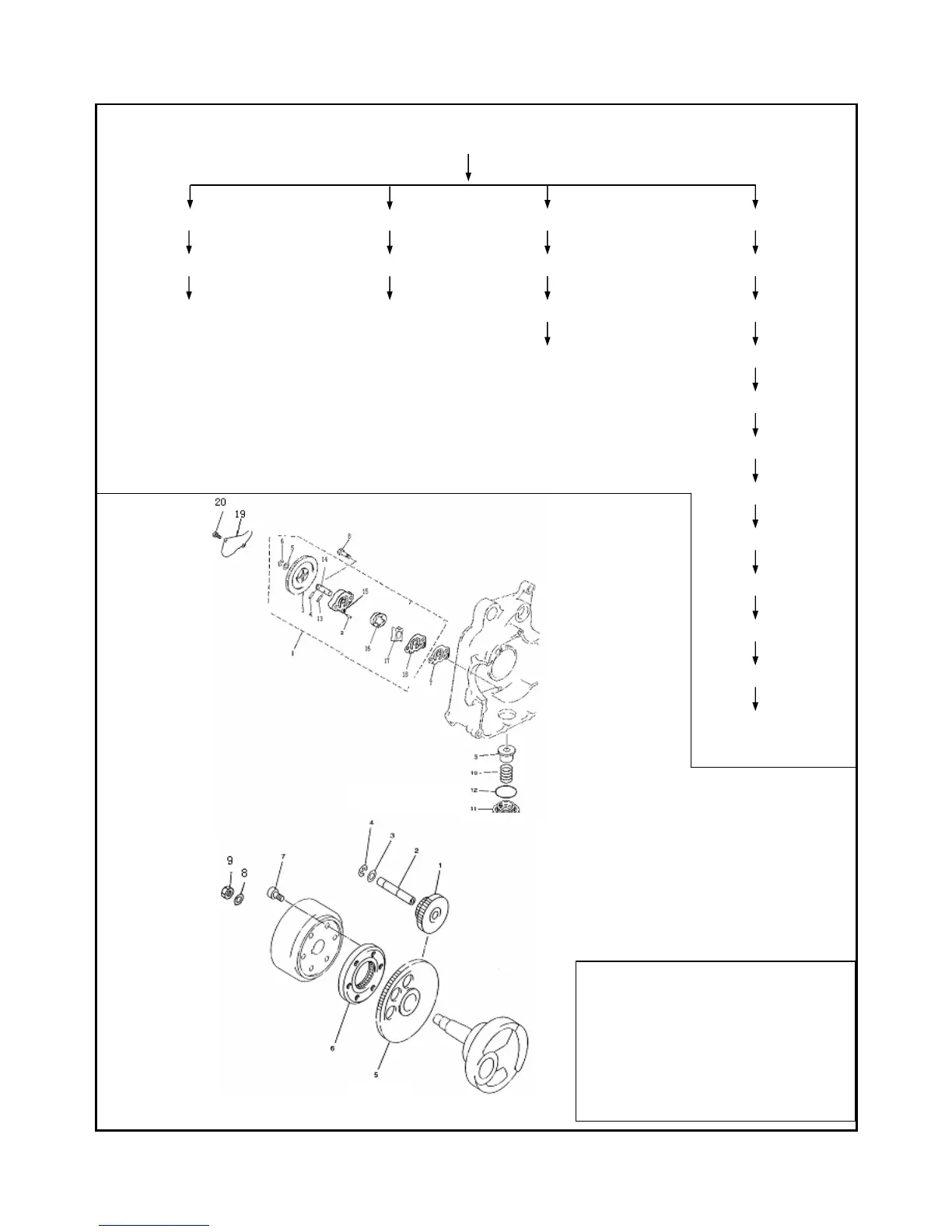

S pa r e p a r ts f o r r i g h t c r a n k c a s e c o v e r
Disassembly：
：：
：
Lock nut（B9） Circlip（B4） Cover of oil filter net （A11） Bolt（A20）
rotor（B2） Electic transmission gear（B1）O ring（A12） Oil pump chain wheel cover（A19）
Starter clutch assy（B5、6）Electic transmission Spring（A10） Nut（A6）
gear shaft（B2）
Filter net（A9） Washer（A5）
Assembly:Assemble the right crankcase cover opposite to
the process of disassembly. Oil pump chain wheel（A3）
Instructions：
：：
： Bolt（A8）
1.The driving gear of oil pump should be rotated agilely.
Bolt shaft（A14）
Pin（A4）
Oil pump cover（A7）
Rotor（A16、17）
Dowel pin（A13）
Oil pump body（A18）
Torque value：
：：
：
1.Lock nut of clutch 35~40N.m
2.Fixed bolt of oil pump 10~12N.m
3.Lock nut of chain wheel 10~12N.m
4.Bolt of chain wheel cover 8~10N.m
5.Fixed bolt of pump cover 3~5N.m
图 B
Diagram A
