R e a r W h e e l , t r a n s m i s s i o n s y s t e m a s s y

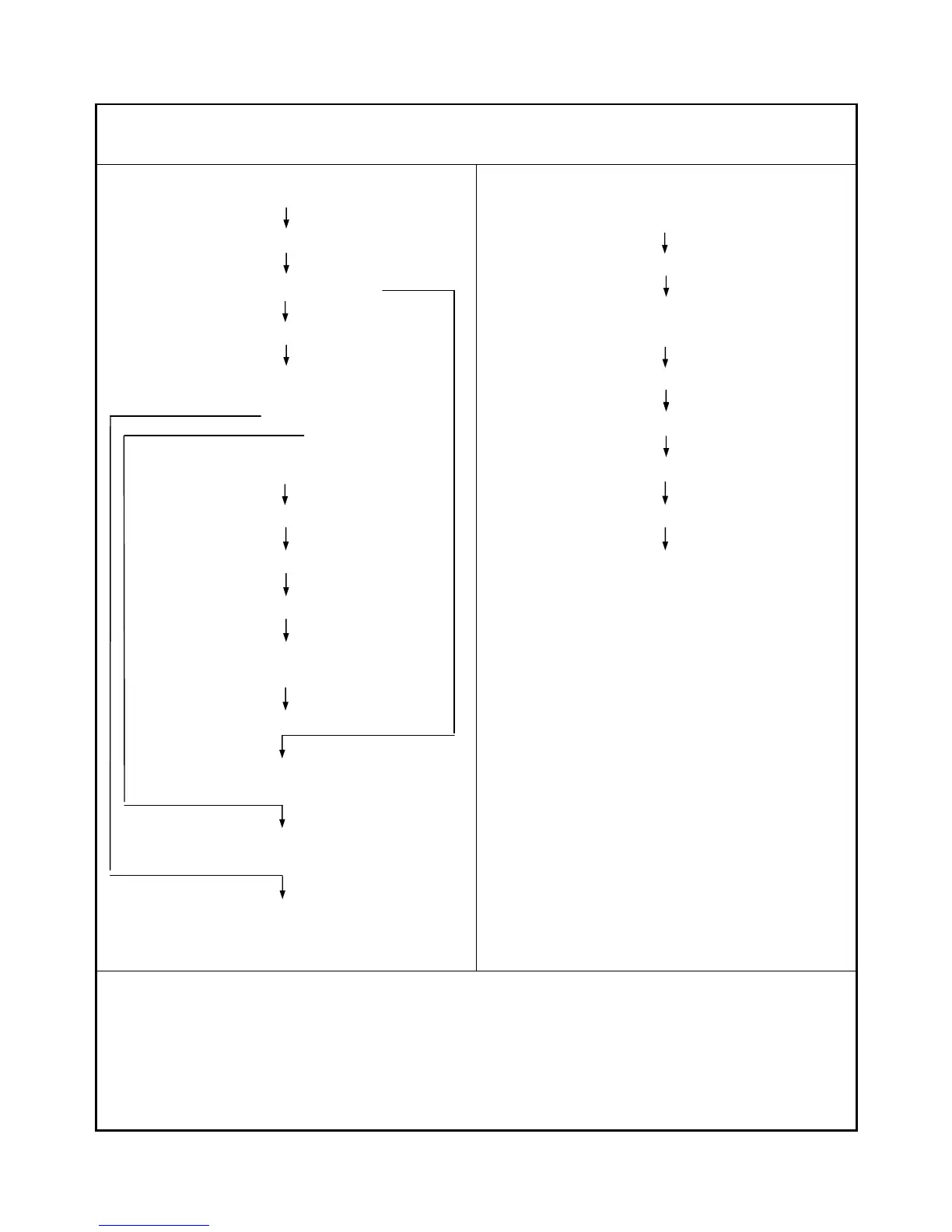

Steps of disassembly：
stay up line、pump of rear disc brake comp.
dust seal（1）、pin（2）、nut（3）、washer（4）
rear wheel comp（with seat of rear wheel）（5）
round nut（6）、relaxproof washer（7）、washer（8）
Seat of disc plate comp（9）、chain（10）transmission bearing
（11）、
seat of chain wheel（with chain wheel）（12）、
wheel II（13）、
clip（14）
ring of bearing（15）、bolt
adjuster of chain comp（16）
ring of bearing（17）、seat of brake clamp（18）
Oil seal comp（19）、bearing（6008-2RS）（20）
professional tools
Gaine of rear wheel I（21）、adjuster of chain（22）
Nut（23）、rear wheel （24）、
Bolt I（25）、seat of rear wheel（26）
Nut（27）、chain wheel（28）、
bolt（29）、seat of chain wheel（30）
Nut（31）、rear disc、
Seat of disc（32）
steps of assembly：
Adjuster of chain、gaine of rear wheel I、
bearing（6008-2RS）、oil seal comp
seat of brake clamp、ring of bearing、bolt
Transmission bearing、seat of chain wheel、
Ring of rear wheel II、clip、
seat of disc
washer、nut、relaxproof washer、nut
rear wheel comp
washer、nut、pin、dust seal
Pump of rear disc brake comp、stay up line
