KEEWAY ATV250 - Drive Gear Comp Assembly

32

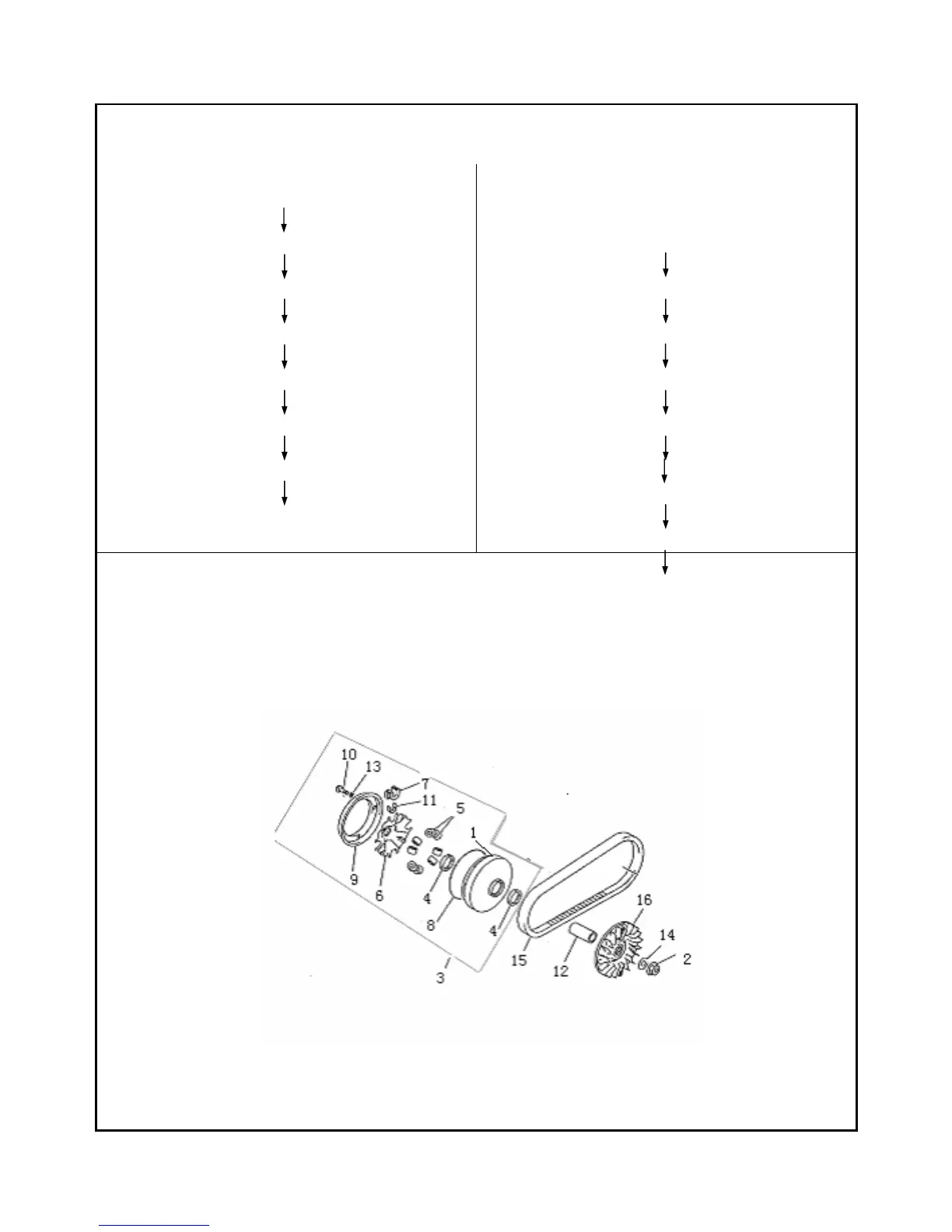

D r i v e g e a r C O M P a s s e m b l y
Disassembly:
Disassembly:Disassembly:
Disassembly:
Nut（2） /Washer（14）
Impeller（6）
Collar（2）/Belt（15）
Right grive plate COMP
Screw（10）/Cover（9） /O ring（8）
Movable drive plate（6）/Damper（7）/Kickstand（11）
Roller（5）/Oil seal（4）
Right drive plate（1）
Assembly:
Assembly:Assembly:
Assembly:
Right drive plate（1）
Roller（5）/Oil seal（4）
Movable drive plate（6）/Damper（7）/Kickstand（11）
Centrifugal roller（6）
Screw（10）/Cover（9） /O ring（8）
Right grive plate COMP
Collar（2）/Belt（15）
Nut（2） /Washer（14）
Instructions：
：：
：
1、 Clip the 3 sticks to the movable drive plate before the assembly of it.
2、Collar 12 can slip freely.
