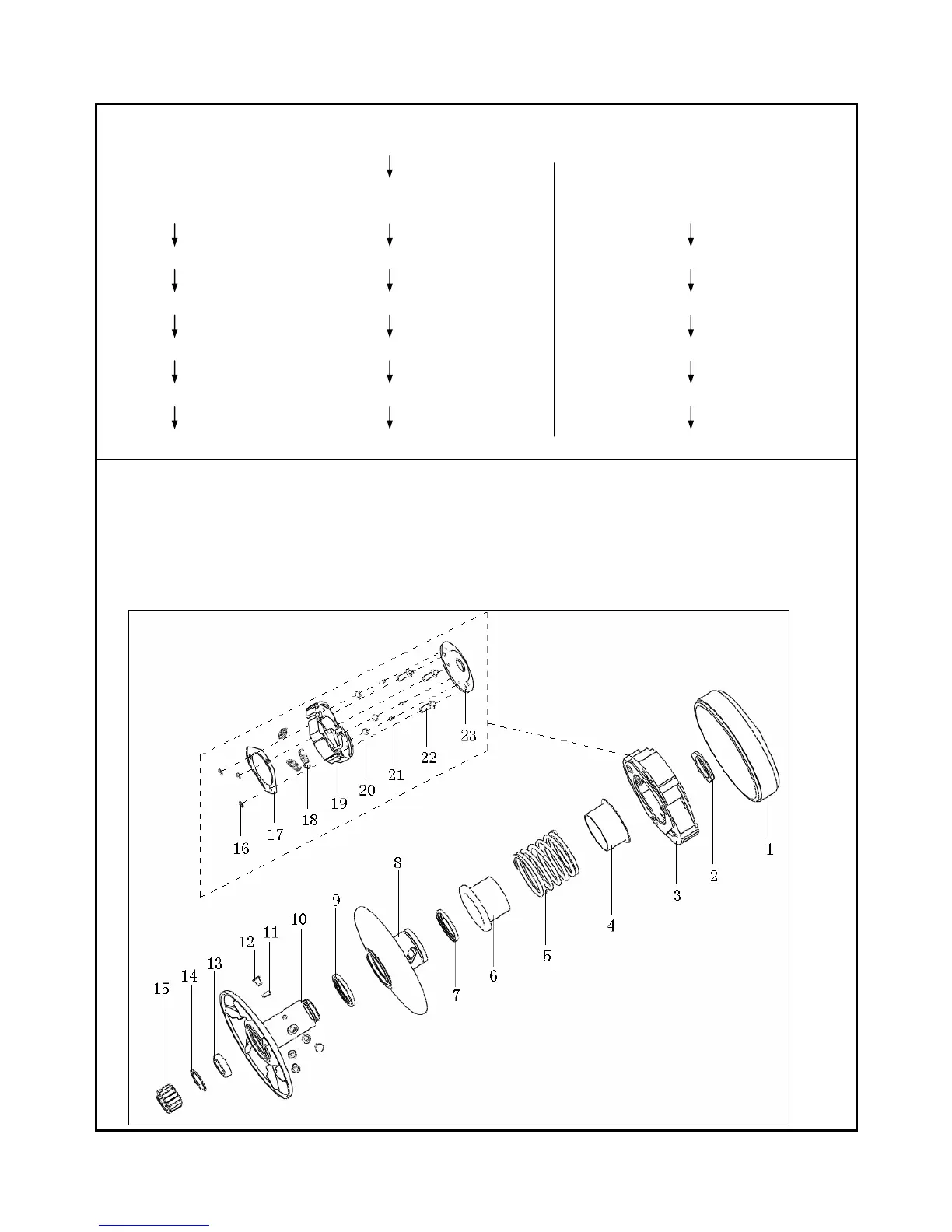

Dr i v e n g e a r c l u t c h C O M P a s s e m b l y
Disassembly：
：：
： Disassembly of the dirve plate
comp of clutch：
：：
：
Driven wheel COMP Cover of spring（6） Circlip（16）
Clutch plate（1） Fixing shaft（12）/Slip bearing（11） Side cover of clutch（17）
Nut（2） Seal（7）/Driven automatic gear plate（8） Spring（18）/Additonal block of clutch（19）
Drive plate COMP of clutch（3） Needle bearing（15） Shockproof rubber（20）
Compress spring（4） Circlip（14）/Ball bearing（13） Throttle stick（21）/Fixing bearing（22）
Cover of spring（5） Real drive main plate（10） Seat of drive plate（23）
Assembly：
：：
：Oppsite to the steps of dsiassembly
Instructions：
：：
：
1、 When assembling the drive plate comp of clutch newly, please use new throttle stick and fixing bearing, and revet
them tightly.
2、 When assembling the ball bearing and needle bearing, add some lubricative oil, and make them round freely without
block the circlip should clip to the right position.
