ENTRETIEN, ÉLIMINATION ET DÉMANTÈLEMENT

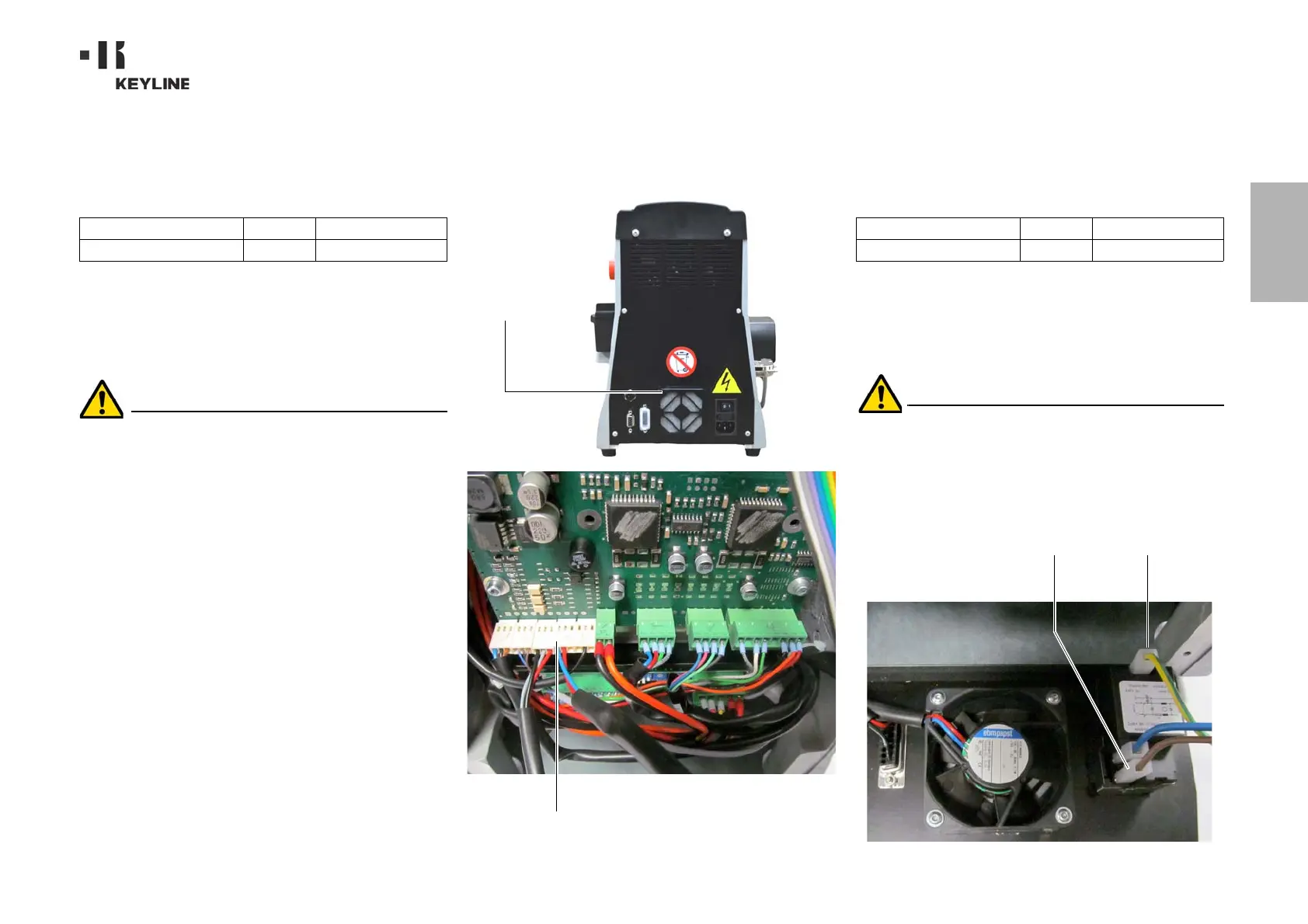

9.2.5 Remplacement du ventilateur
Outils à utiliser
• Clé hexagonale de 2mm.
• Clé hexagonale de 2,5mm.
Mesures de sécurité :
Avant d’effectuer l’opération que nous allons décrire, as-
surez-vous que le câble d’alimentation soit déconnecté.
Procédure :
• réliminez la couverture postérieure et la grille de protec-
tion de la carte ;
• coupez les cordons ;
• débranchez le câble du ventilateur ;
• desserrez et quittez les 4 vis qui bloquent le ventilateur au
carter postérieur avec une clé de 2mm ;
• insérez à nouveau le ventilateur et branchez le câble ;
• fixez les câbles avec de nouveaux colliers ;
• bloquez le ventilateur avec 4 vis ;
• refermez le carter postérieur et la grille de protection de la
carte, et fixez-les.
9.2.6 Remplacement bloc démarrage
Outils à utiliser
• Clé hexagonale de 2mm.
• Clé hexagonale de 2,5mm.
Mesures de sécurité :
Avant d’effectuer l’opération que nous allons décrire, as-
surez-vous que le câble d’alimentation soit déconnecté.
Procédure :
• réliminez la couverture postérieure ;
• débranchez les câbles “A” et “B” du bloc de démarrage ;
• retirez le bloc de son logement et insérez-en un nouveau ;
•branchez les câbles ;
• refermez le carter postérieur et fixez-le.
Description pièces détachées Code Fréquence
Ventilateur RIC04268B Si nécessaire
Connexion
ventilateur
Vis blocage
ventilateur
Description pièces détachées Code Fréquence
Fiche C/Porte fusible RIC02988B Si nécessaire
