Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 19
メンテナンス・解体・処分

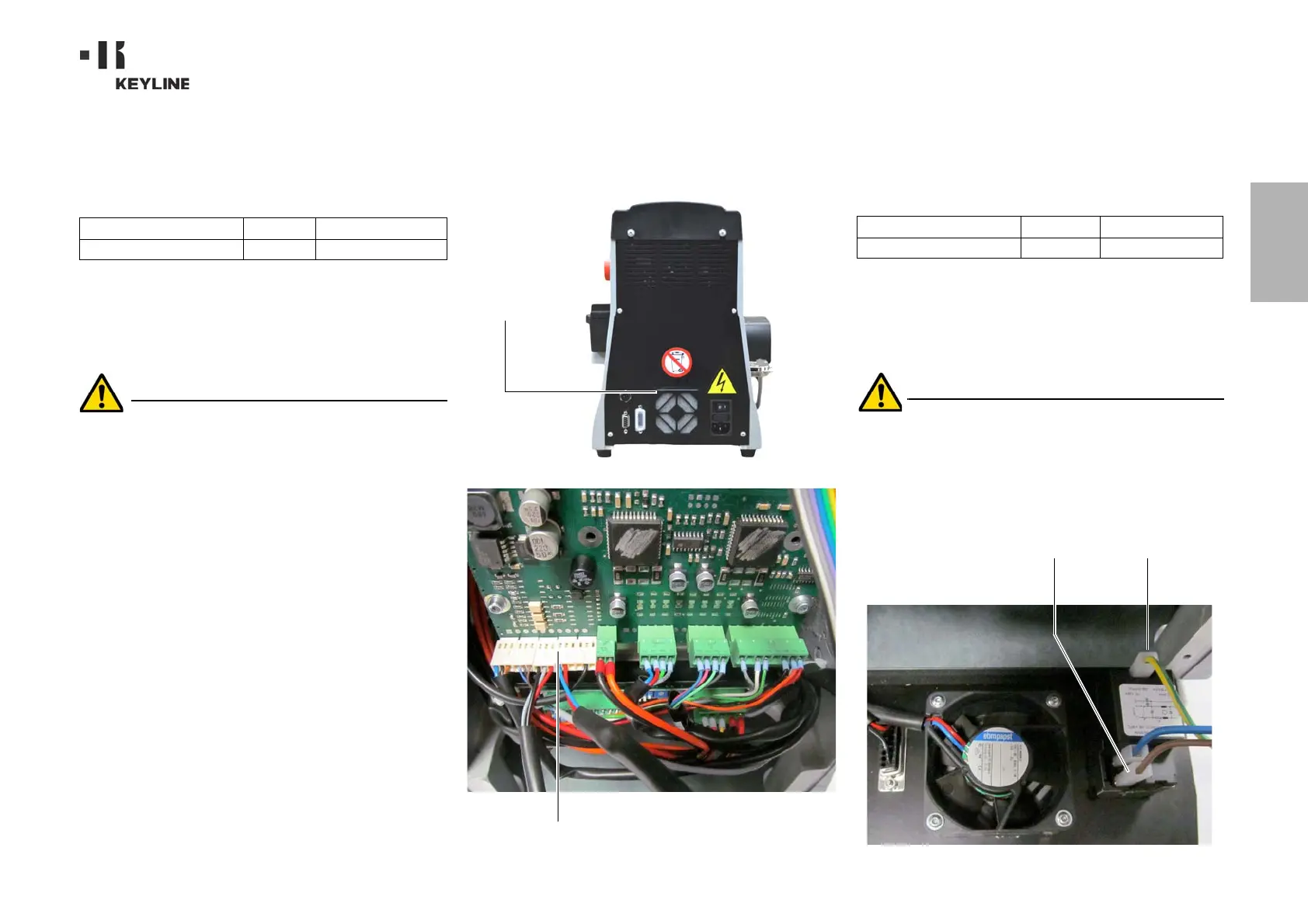

9.2.5 ファンの交換
使用する用具
•2
mm 六角レンチ
•2,5mm 六角レンチ
安全上の注意
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• バックカバーとカードの保護グリッドを取り外してくださ
い。
• ストラップを取り外します。
• ファンのケーブルの接続を解除します。
• 2mm 六角レンチを使用し、バックカバーにファンを固定し
ているネジ 4 つを取り外します。
• 新しいファンを挿入し、ケーブルを接続します。
• ケーブルを新しいストラップで固定します。
• ファンを 4 つのネジで固定します。
• バックカバーとカードの保護グリッドを閉じ、それらを固
定します。
9.2.6 起動ユニットの交換
使用する用具
•2
mm 六角レンチ
•2,5mm 六角レンチ
安全上の注意
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• バックカバーを外してください ;
• ケーブル A および B と起動ユニットとの接続を解除します。
• ユニットを台座から取外して新しいものと交換します。
• 再度ケーブルを接続します。
• バックカバーを適切にセットし、ネジでしっかり固定します。
交換の対象 コード 交換の目安
ファン RIC04268B 必要に応じて行う
ファン接続部
ファンを固定する
ネジ
交換の対象 コード 交換の目安
プラグC/ フューズボックス RIC02988B 必要に応じて行う
ケーブルB ケーブルA
