ITALIANO
Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 19
MANUTENZIONE, SMALTIMENTO E
DEMOLIZIONE

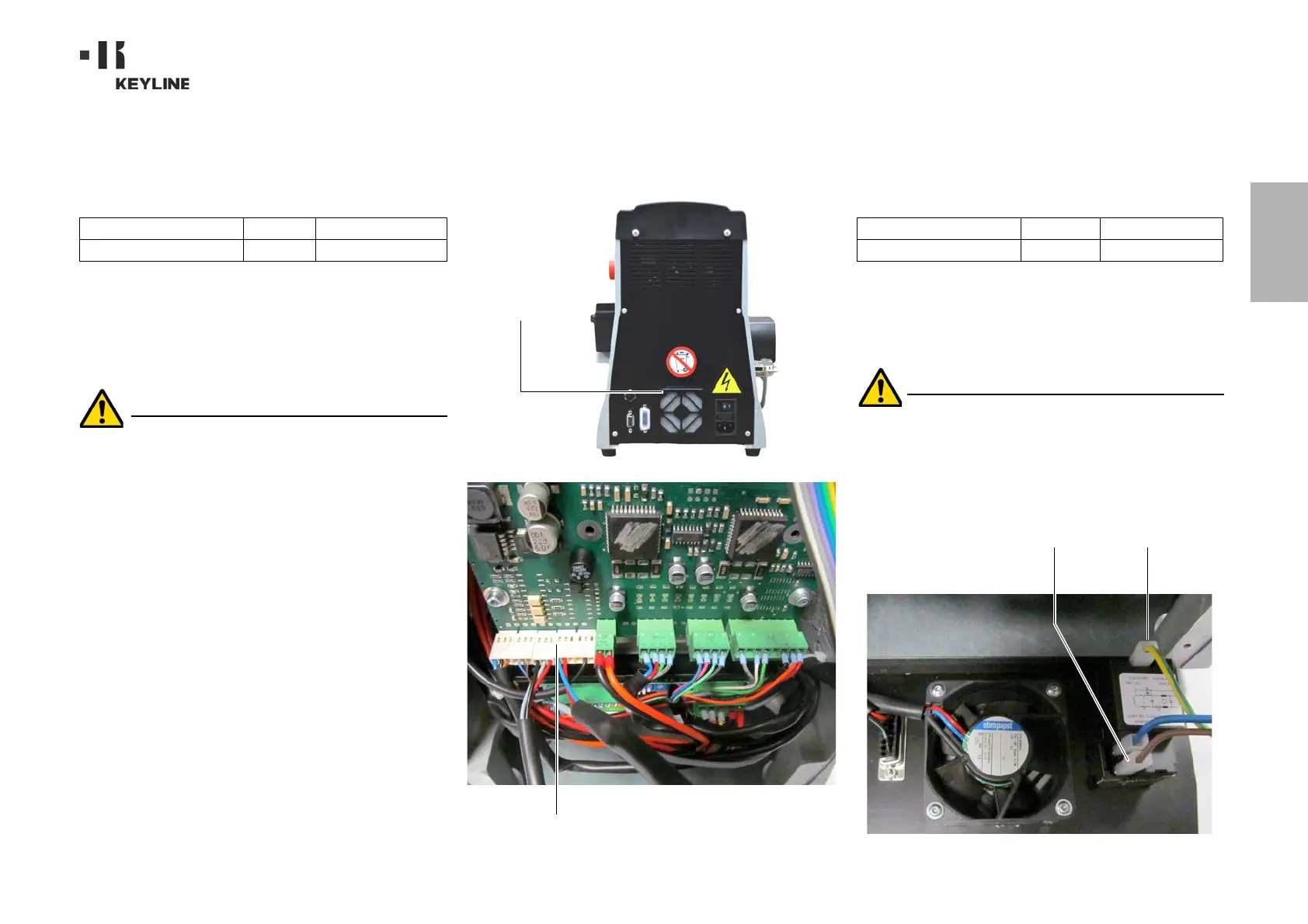

9.2.5 Sostituzione del ventilatore
Attrezzi da utilizzare
• Chiave esagonale da 2mm
• Chiave esagonale da 2,5mm
Misure di sicurezza
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
• rimuovere la copertura posteriore e la griglia di protezione
della scheda;
• tagliare le fascette;
• scollegare il cavo del ventilatore;
• allentare e togliere le 4 viti che bloccano il ventilatore al
carter posteriore con una chiave da 2mm;
• inserire un nuovo ventilatore e collegare il cavo;
• fissare i cavi con nuove fascette;
• bloccare il ventilatore con le 4 viti;
• richiudere il carter posteriore e la griglia di protezione della
scheda e fissarli.
9.2.6 Sostituzione blocco accensione
Attrezzi da utilizzare
• Chiave esagonale da 2mm
• Chiave esagonale da 2,5mm
Misure di sicurezza
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
• rimuovere la copertura posteriore;
• scollegare i cavi “A” e “B” dal blocchetto di accensione;
• estrarre il blocchetto ed inserirne uno nuovo;
• collegare nuovamente i cavi;
• richiudere il carter posteriore e fissarlo.
Descrizione Ricambio Codice Periodicità
Ventiltore RIC04268B Quando necessario
Collegamento
ventilatore
Viti bloccaggio
ventilatore
Descrizione Ricambio Codice Periodicità
Spina C/Portafusibile RIC02988B Quando necessario
