Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 21
メンテナンス・解体・処分

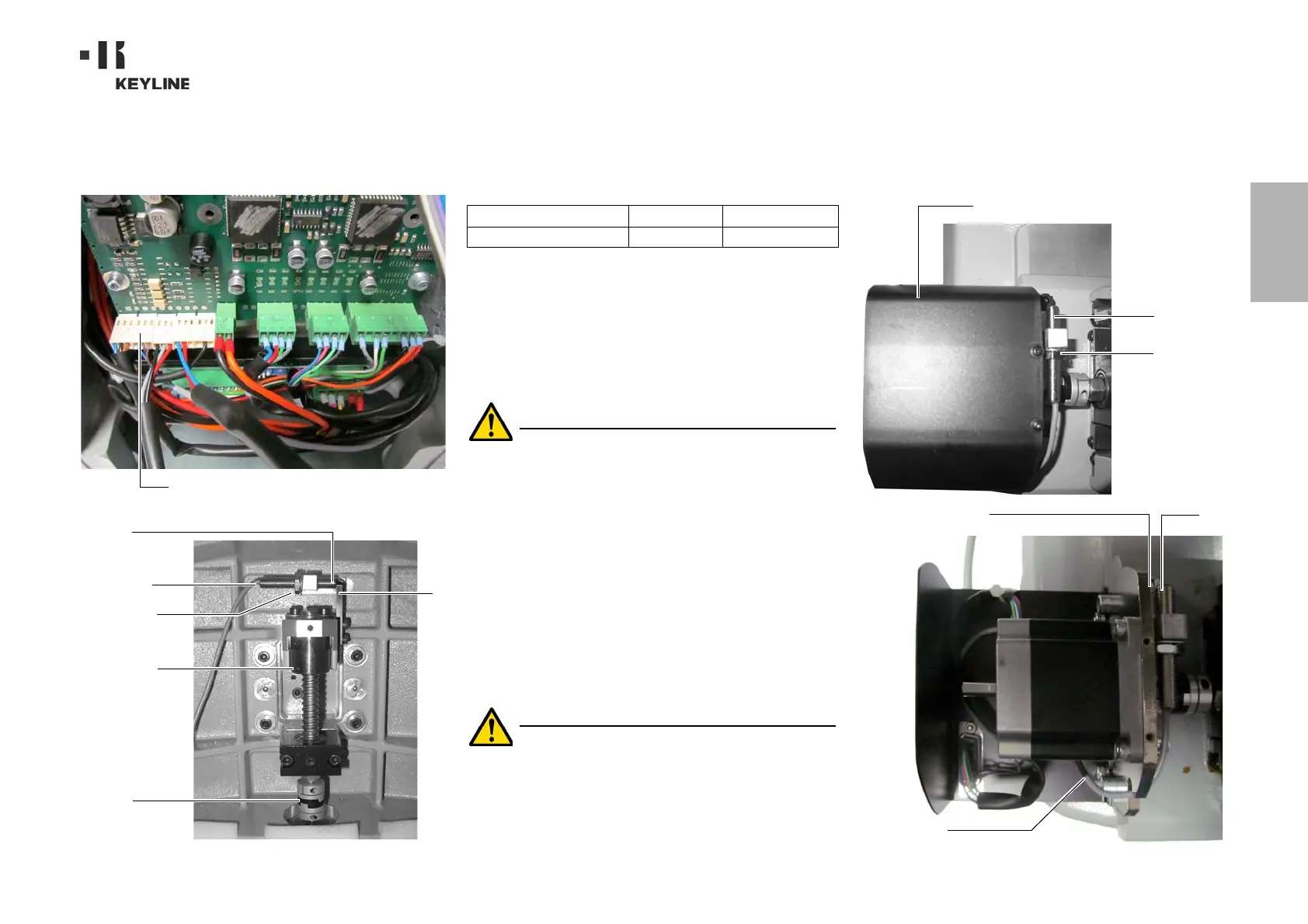

9.2.10 Y 軸センサーの交換
使用する用具
• 2mm 六角レンチ
•
スパナ、直径 13
安全上の注意
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• ジョーを取り外します。はじめにツマミを回転して解放し、
その後台座から引き出してください。
• 削り屑容器を取り外します。
• 2.5mmレンチを使用し、クランプのカバーを取り外します。
• Y センサーカバーを固定している 4 つのネジを外し、カ
バーを取り外します。
• センサーコネクタを切断してください。
• 自在レンチを使用し、センサーを固定しているナットを緩
めます。
• ネジを外してセンサーを取り外し、新しいものと交換します。
• コネクタを接続します。
• 新しいセンサーをしっかり固定したのち、キャリッジをセ
ンサーに向かって適切に制御して動かします。
重要！ A 点と B 点の間は 0.02mm 分の隙間を作ってください。
• カバー、削り屑容器、ジョーをそれぞれ最初の位置に戻し
ます。
B
A
Xセンサ
固定ナット
キャリッジ
キャリッジ移動制
御装置
Xセンサ接続
交換の対象 コード 交換の目安
Y軸センサー 994 RIC03412B 必要に応じて行う
Yセンサ
B
A
Y センサカバー
固定ナット
Y センサー接続
