Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 21
维护、品理和拆废处 毁

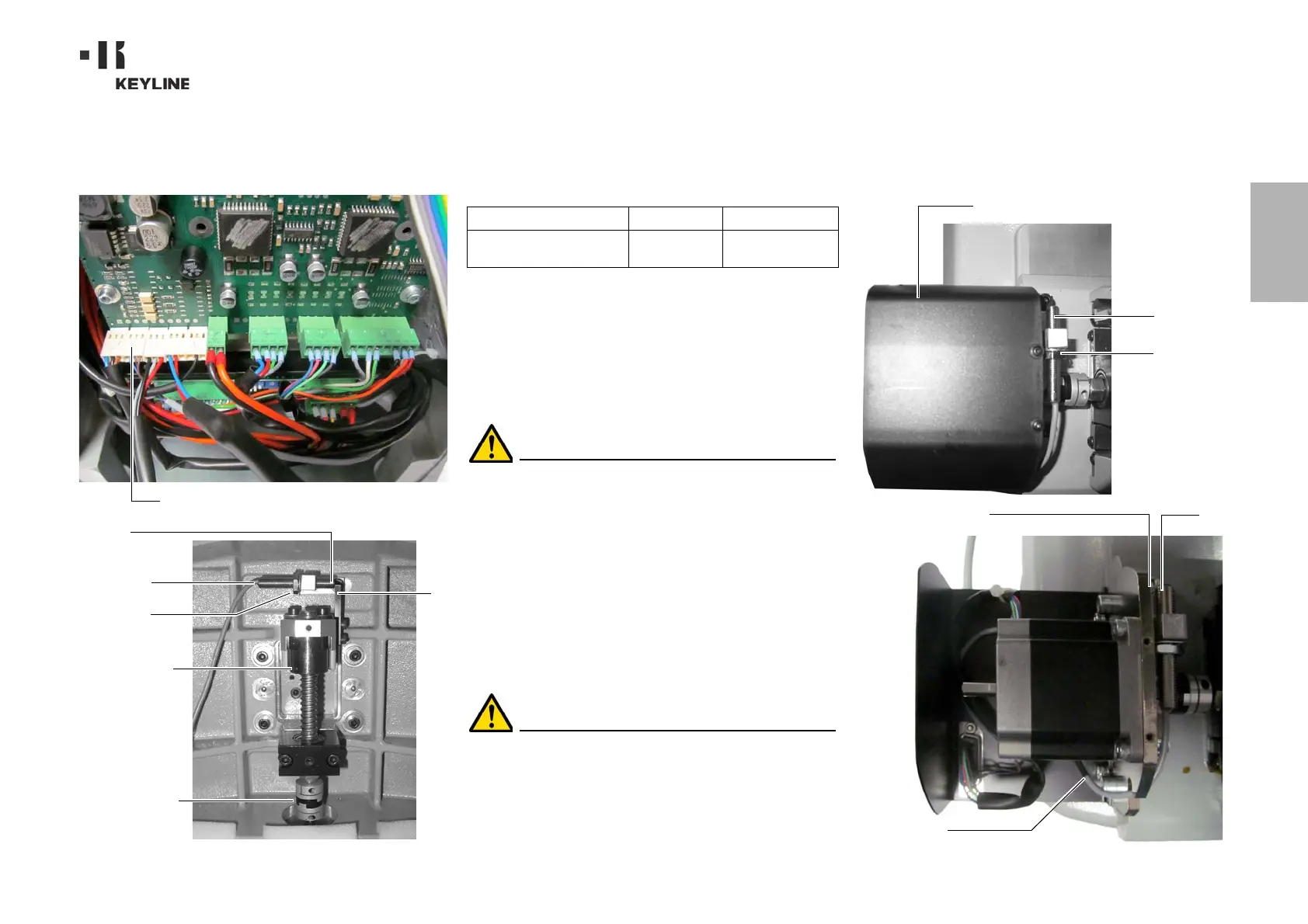

9.2.10更换 Y 轴传感器
使用工具
• 2 毫米内六角扳手
• 13 毫米内六角扳手
安全警告
在进行该操作前，要确保电源线是断开的。
操作步骤：
• 旋转锁柄取下夹具，并从它所在的位置抽出；
• 取下废屑收集盒；
• 用 2,5 毫米扳手取下夹具座盖；
• 拆下 4 根固定螺丝，取下 Y 传感器盖；
• 切断传感器连接器连线；
• 用配备的扳手松开传感器的固定螺母；
• 拧开并取出传感器，替换上一个新的传感；
• 连接传感器连接器；
• 在固定好新的传感器后，用调节器把工作台推
近。
重要提示： A 点和 B 点之间要保留 0,02 毫
米的空间。
• 把夹具座盖、废屑收集盒和夹具放回它们的位
置。
B
A
X 感应器
固定螺母
工作台转动器
工作台调节器
X 感应器连线
部件描述 代号 时期
994 Y 轴传感器 RIC03412B 根据情况需要
时更换
Y 感应器
B
A
Y感应器盖
固定螺母
Y 感应器连线
