20 Keyline S.p.A. 994 LASER Man. cod. B409619FG Copyright by Keyline - Italy
维护、品理和拆废处 毁
中文

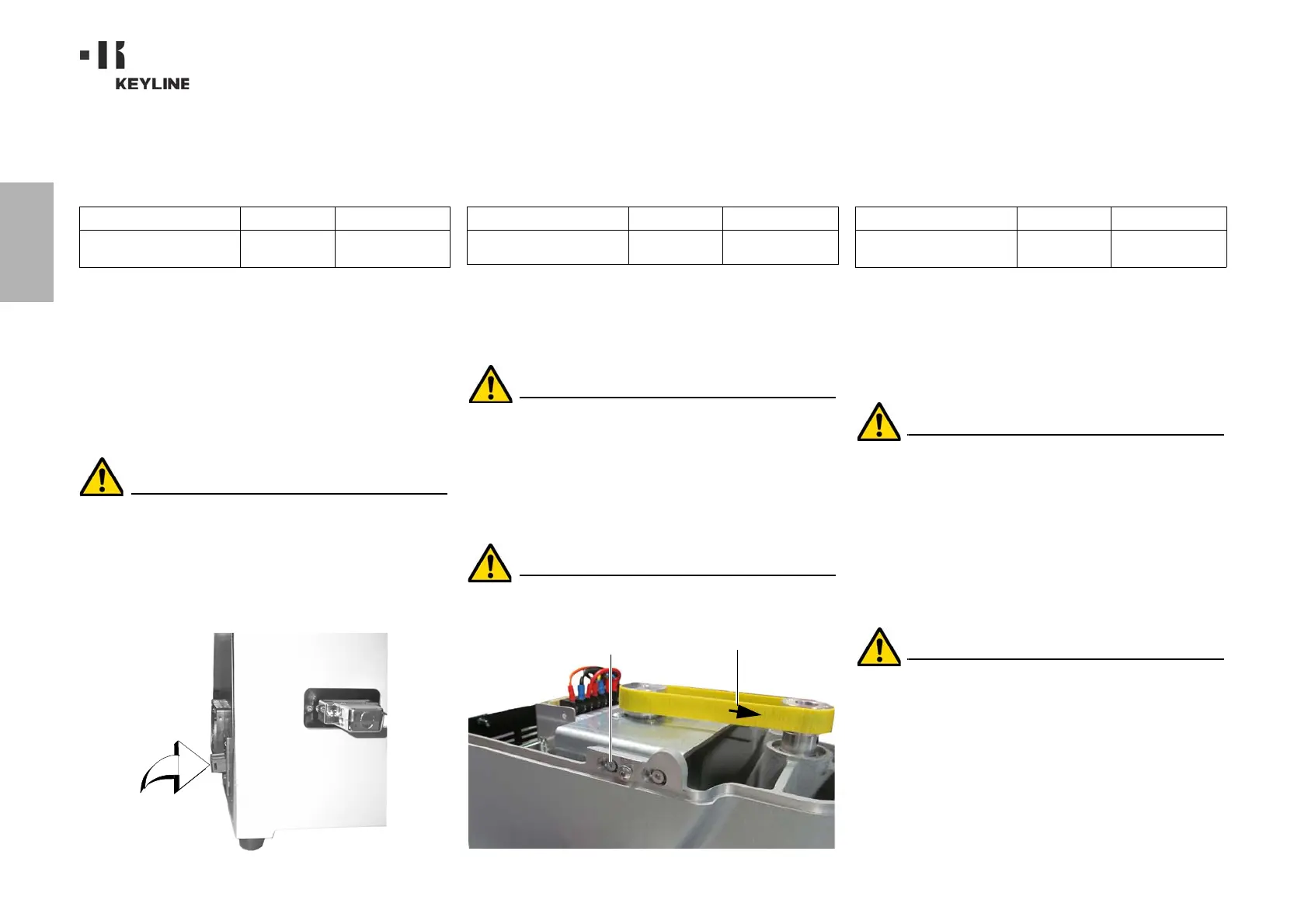

9.2.7检查和更换设备保险丝
994 LASER
镭射钥匙机在开关边的电源接线盒内配
有 2 个保险丝， 用于保护设备的电路和器件。
如果设备通电后没有启动， 必须对接线盒内的保险
丝进行检查并最终进行更换。
用于替换保险丝的工具
• 测电笔，欧姆表，万用表等 ( 以检测保险丝是
否断开 )。
•螺丝刀。
在进行该操作前，要确保电源线是断开的。
操作步骤：
• 轻轻按下保险丝盒以便把保险丝抽出；
• 对保险丝进行检查；
• 用同样的保险丝 ( 同等电流和快速熔断丝类 )
替换；
• 把保险丝盒安装在其相应的位置。
9.2.8更换电机皮带
使用工具
• 3 毫米内六角扳手
安全警告
在进行该操作前，要确保电源线是断开的。
操作步骤：
• 移开上部的盖子；
• 用 3 毫米内六角扳手松开电机托架的 4 根固定
螺丝；
• 向操作者方向慢慢地拉出电机托架，以轻轻地
放松电机皮带张力；
• 取下损坏的皮带，替换上一条新的皮带；
注意要沿着箭头所指的方向安装新的皮带。
• 把电机托架放回原位置并调节皮带张力；
• 锁上 4 根螺丝； 重新安装上后盖并固定好。
9.2.9更换 X 轴传感器
使用工具
• 2 毫米内六角扳手
• 13 毫米内六角扳手
安全警告
在进行该操作前，要确保电源线是断开的。
操作步骤：
• 移开后部盖子和电脑保护网并剪断绑带；
• 取下电路板接线；
• 移开机器底部的盖子；
• 用配备的扳手松开传感器的固定螺母；
• 拧开并取出传感器，替换上一个新的传感器；
• 在固定好新的传感器后，用调节器把工作台推
近；
重要提示： A 点和 B 点之间要保留 0,02 毫
米的空间。
• 安装上底板并固定紧；
• 将传感器的连线连接到电路板；
• 用新的线夹固定连线；
• 安装上后盖和电路板保护盖，并固定。
部件描述 代号 时期
快速熔断丝 4A 5x20 RIC02592B 根据情况需要
时更换
部件描述 代号 时期
皮带 15X334-994 RIC03304B 根据情况需要
时更换
部件描述 代号 时期
994 X 轴传感器 RIC03306B 根据情况需要
时更换
