DEUTSCH
Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 19
WARTUNG, ENTSORGUNG UND
VERSCHROTTUNG

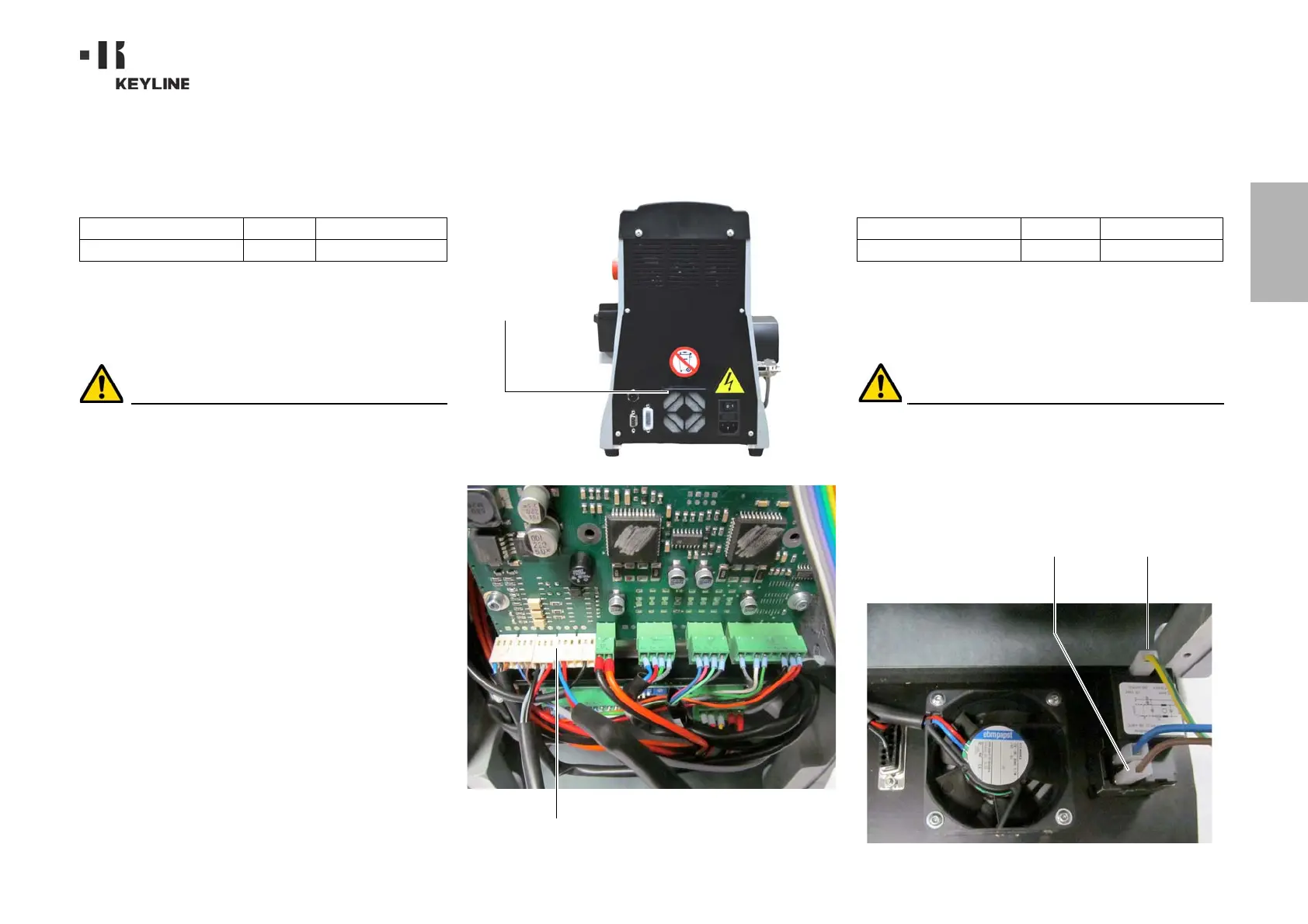

9.2.5 Austausch des ventilators
Zu benutzende werkzeuge
• Sechskantschlüssel 2mm
• Sechskantschlüssel 2,5mm
Sicherheitsmassnahmen
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
• Die hintere Abdeckung und das Schutzgitter der Karte ab-
nehmen.
• Die Kabelbinder durchtrennen.
• Das Ventilatorkabel abnehmen.
• Mit einem 2-mm-Schlüssel die 4 Schrauben lösen und ent-
fernen, die den Ventilator am rückwärtigen Gehäuse befe-
stigen.
• Einen neuen Ventilator einsetzen und das Kabel anschlie-
ßen.
• Die Kabel mit neuen Schellen befestigen.
• Den Ventilator mit den 4 Schrauben befestigen.
• Das hintere Gehäuse und das Schutzgitter der Karte wie-
der verschließen und befestigen.
9.2.6 Austausch einschaltblocks
Zu benutzende werkzeuge
• Sechskantschlüssel 2mm
• Sechskantschlüssel 2,5mm
Sicherheitsmassnahmen
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
• Die hintere Abdeckung abnehmen.
• Die Kabel “A” und “B” vom Einschaltblock trennen.
• Den Block aus seinem Sitz nehmen und einen neuen ein-
setzen.
• Die Kabel wieder anschließen.
• Das rückwärtige Gehäuse schließen und befestigen.
Beschreibung Ersatzteil Code Häufigkeit
Ventilator RIC04268B Wenn nötig
Befestigungsschrauben
Ventilator
Ventilatoranschluss
Beschreibung Ersatzteil Code Häufigkeit
Stecker C/Sicherungsträger RIC02988B Wenn nötig
