ITALIANO
20 Keyline S.p.A. 994 LASER Man. cod. B409619FG Copyright by Keyline - Italy
MANUTENZIONE, SMALTIMENTO E
DEMOLIZIONE

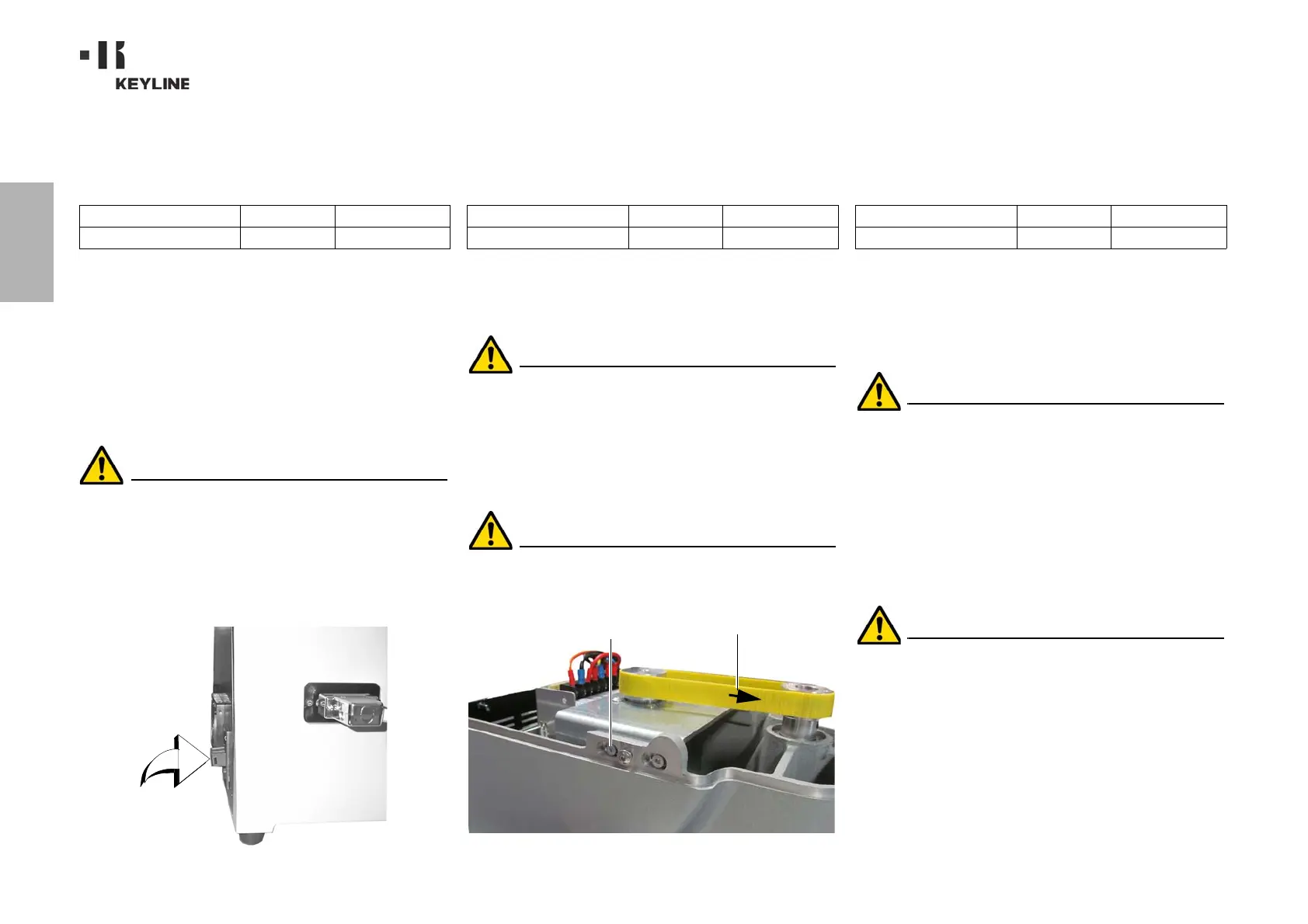

9.2.7 Controllo e sostituzione fusibili
La duplicatrice 994 LASER dispone di 2 fusibili che si trovano nella
presa di alimentazione accanto all’interruttore, ed hanno lo scopo di
proteggere la duplicatrice da sbalzi di tensione e da corto circuito.
Se azionando l’interruttore generale della macchina, questa non si
accendesse è necessario eseguire un controllo di integrità, ed even-
tuale sostituzione dei fusibili posti nella presa di alimentazione.
Attrezzi da utilizzare per la sostituzione dei fusibili
Tester, ohmetro, multimetro ecc (per misurare la continuità
dei fusibili).
Cacciavite
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
esercitare una leggera pressione sulle linguine del
portafusibili per estrarlo dalla propria sede;
procedere alla verifica di integrità dei fusibili;
sostituire il fusibile con uno di uguale valore (Ampere) e
tipo (ritardato);
inserire il portafusibili nella propria sede.
9.2.8 Sostituzione cinghia motore
Attrezzi da utilizzare
Chiave esagonale da 3mm
Misure di sicurezza
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
rimuovere la copertura superiore;
allentare i 4 grani che bloccano il supporto motore con la
chiave esagonale da 3mm;
tirare lentamente verso di se il supporto motore in modo da
allentare il tensionamento della cinghia;
rimuovere la cinghia e sostituirla con una nuova;
Fare attenzione di rimontare la cinghia nel senso indi-
cato dalla freccia direzionale.
riportare il supporto motore nella posizione iniziale e
tensionare la cinghia;
bloccare i 4 grani, richiudere il carter posteriore e fissarlo.
9.2.9 Sostituzione sensore asse X
Attrezzi da utilizzare
Chiave esagonale da 2mm
Chiave inglese da 13mm
Misure di sicurezza
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
rimuovere la copertura posteriore e la griglia di protezione
della scheda e tagliare le fascette;
staccare il cavo collegato alla scheda elettronica;
rimuovere la copertura fondo macchina;
con la chiave inglese in dotazione, allentare il dado di
bloccaggio del sensore;
svitare e togliere il sensore e sostituirlo con uno nuovo;
dopo aver avvitato e bloccato il nuovo sensore, avvicinare il
carro agendo sul gruppo di movimentazione;
E’ molto importante in questa fase lasciare uno spazio
di 0,02mm tra il punto A e B.
•richiudere la copertura fondo macchina e fissarla;
collegare il cavo del nuovo sensore alla scheda elettronica;
fissare i cavi con nuove fascette;
richiudere il carter posteriore e la griglia di protezione della
scheda e fissarli.
Descrizione Ricambio Codice Periodicità
Fusibile rapido 4A 5x20 RIC02592B Quando necessario
Descrizione Ricambio Codice Periodicità
Cinghia 15X334-994 RIC03304B Quando necessario
Grani di bloccaggio
Freccia direzionale
Descrizione Ricambio Codice Periodicità
Sensore asse X-994 RIC03306B Quando necessario
