20 Keyline S.p.A. 994 LASER Man. cod. B409619FG Copyright by Keyline - Italy
WARTUNG, ENTSORGUNG UND
VERSCHROTTUNG

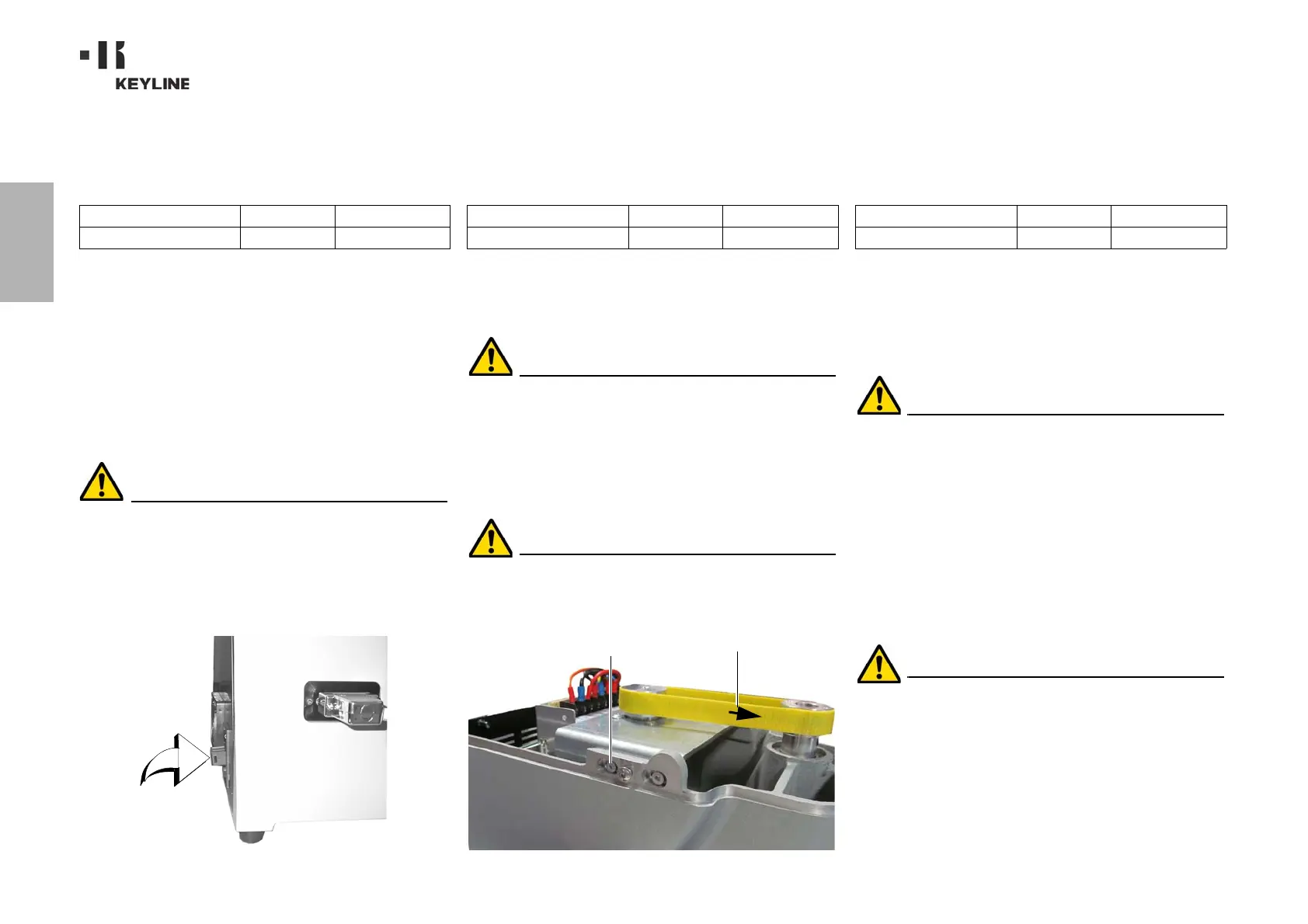

9.2.7 Kontrolle und austausch der sicherungen
Die Schlüsselfräsmaschine 994 LASER verfügt über 2 Sicherun-
gen, die sich in der Speisebuchse neben dem Schalter befinden
und die Aufgabe haben, die Schlüsselfräsmaschine vor Strom-
stößen und Kurzschlüssen zu schützen.
Wird der Hauptschalter der Maschine betätigt und diese schaltet
sich nicht ein, müssen die Sicherungen in der Speisebuchse auf
ihre Unversehrtheit kontrolliert und ggf. ausgetauscht werden.
Zu benutzende Werkzeuge für den Austausch der Sicherungen
Tester, Ohmmeter, Multimeter usw. (für die Messung der
Durchgängigkeit der Sicherungen).
Schraubendreher.
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
Einen leichten Druck auf die Laschen des Sicherungsträ-
gers ausüben und diesen aus seinem Sitz nehmen.
Die Unversehrtheit der Sicherungen kontrollieren.
Die Sicherung gegen eine von gleichem Wert (Ampere) und
Typ (flink) austauschen.
Den Sicherungsträger in seinen Sitz einsetzen.
9.2.8 Austausch des Motorriemens
Zu benutzende werkzeuge
•Sechskantschlüssel 3mm
Sicherheitsmassnahmen
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
Die obere Abdeckung abnehmen.
Mit einem 3-mm-Sechskantschlüssel die 4 Stifte lösen,
die die Motorhalterung feststellen.
Die Motorhalterung langsam so zu sich hin ziehen, dass die
Riemenspannung gelockert wird.
Den Riemen aus seinem Sitz nehmen und gegen einen neu-
en Riemen austauschen.
Es ist darauf zu achten, dass der Riemen so eingebaut
wird, wie vom Richtungspfeil angegeben.
Die Motorhalterung wieder in die Anfangsposition bringen
und den Riemen spannen.
Die 4 Stifte anziehen; das rückwärtige Gehäuse wieder
schließen und befestigen.
9.2.9 Austausch des Sensors der X-Achse
Zu benutzende werkzeuge
Sechskantschlüssel 2mm
Rollgabelschlüssel 13mm
Sicherheitsmassnahmen
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
Die hintere Abdeckung und das Schutzgitter der Karte ab-
nehmen. Die Kabelbinder durchschneiden.
Das an die elektronische Karte angeschlossene Kabel ab-
nehmen.
Die Abdeckung am Boden der Maschine abnehmen.
Mit dem zum Lieferumfang gehörigen Rollgabelschlüssel
die Feststellmutter des Sensors löschen.
Den Sensor losdrehen, herausnehmen und gegen einen
neuen austauschen.
Nach dem erneuten Eindrehen und Blockieren des neuen
Sensors den Läufer annähern, indem auf die Bewegungs-
einheit eingewirkt wird.
Es ist sehr wichtig, in dieser Phase 0,02 mm zwischen
Punkt A und B zu lassen.
Die Bodenabdeckung der Maschine wieder schließen und
befestigen.
Das Kabel des neuen Sensors an die elektronische Karte
anschließen.
Die Kabel mit neuen Schellen befestigen.
Das hintere Gehäuse und das Schutzgitter der Karte wie-
der verschließen und befestigen.
Beschreibung Ersatzteil Code Häufigkeit
Flinke Sicherung 4A 5x20 RIC02592B Wenn nötig
Beschreibung Ersatzteil Code Häufigkeit
Riemen 15X334-994 RIC03304B Wenn tig
Feststellstifte
Richtungspfeil
Beschreibung Ersatzteil Code Häufigkeit
Sensor X-Achse-994 RIC03306B Wenn nötig
