ENTRETIEN, ÉLIMINATION ET DÉMANTÈLEMENT

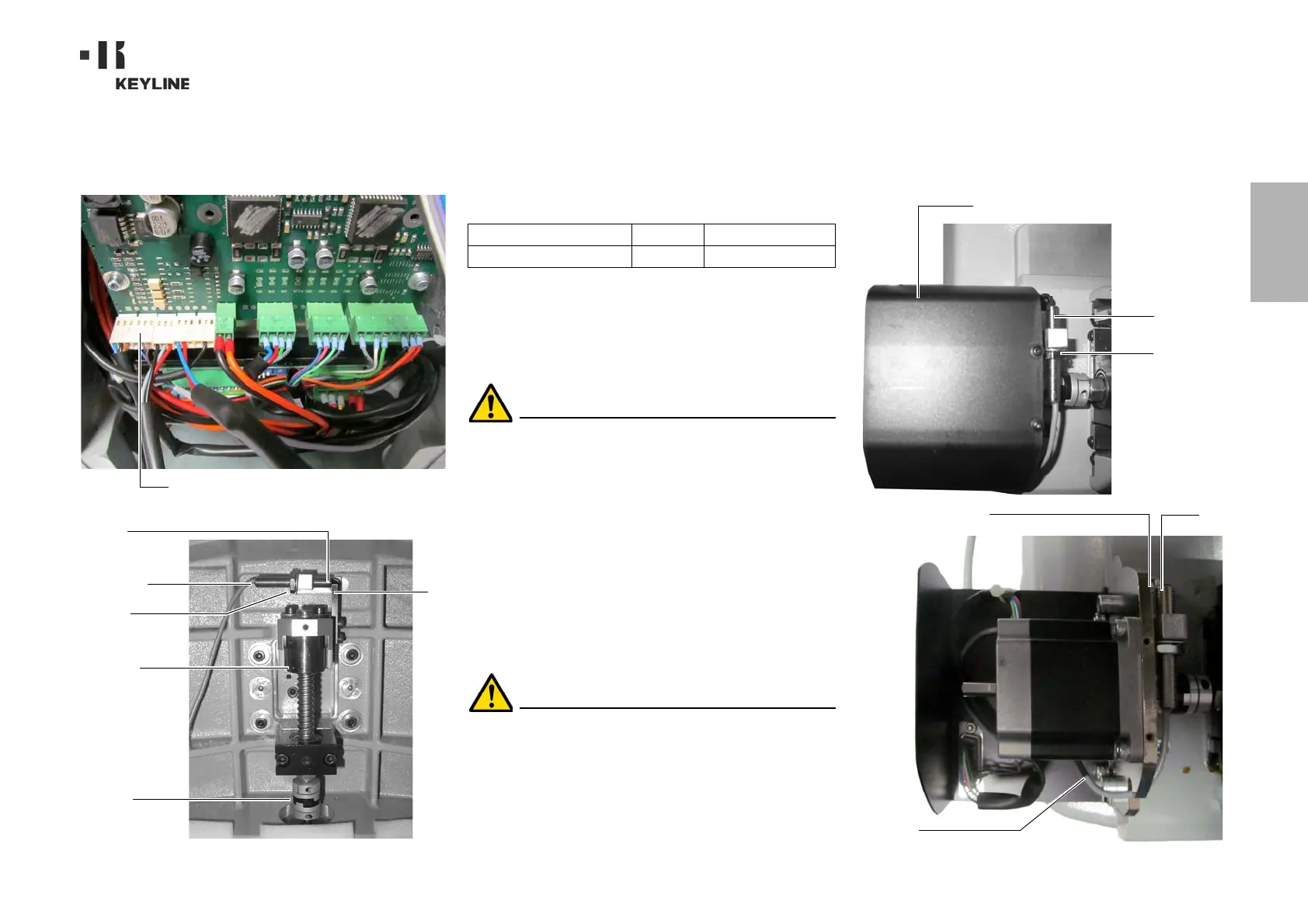

9.2.10 Remplacement du capteur Y
Outils à utiliser
• Clé hexagonale de 2mm.
• Clé anglaise de 13mm.
Mesures de sécurité :
Avant d’effectuer l’opération que nous allons décrire, as-
surez-vous que le câble d’alimentation soit déconnecté.
Procédure :
• éliminez l'étau utilisé en tournant le levier de blocage et en
le retirant de son logement ;
• quittez la cuve de réception déchets ;
• éliminez la couverture du chariot étaux avec la clé de
2,5mm ;
• éliminez la couverture du capteur Y en quittant les 4 vis ;
• débranchez le connecteur du capteur ;
• à l'aide de la clé anglaise en dotation, desserrez l'écrou de
blocage du capteur ;
• dévissez et quittez le capteur et remplacez-le avec un nou-
veau ;
• branchez le connecteur ;
• après avoir vissé et bloqué le nouveau capteur, rapprochez
le chariot en agissant sur chariot étaux.
Pendant cette phase il est très important de laisser un
espace de 0.02mm entre le point A et B.
• rangez les couvertures, la cuve et l'étau dans leur position.
B
A
Capteur X
Ecrou de
Chariot
blocage
Groupe
manutention
chariot
Connexion capteur X
Description pièces détachées Code Fréquence
Capteur axe Y-994 RIC03412B Si nécessaire
Capteur Y
B
A
Connecteur
Couverture capteur Y
capteur Y
Ecrou de
blocage
