メンテナンス・解体・処分

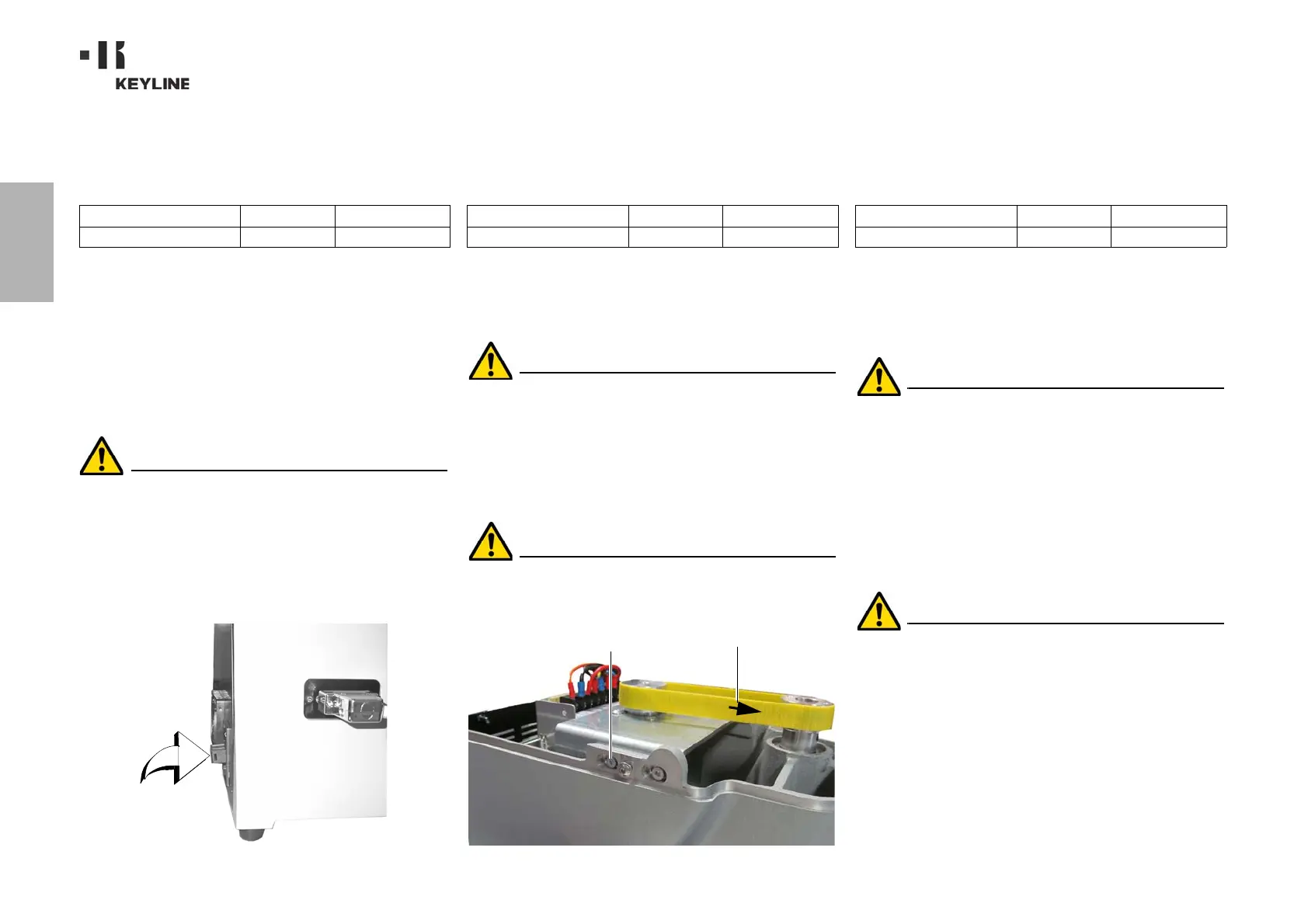

9.2.7 ヒューズの点検および交換
合鍵作製マシン 994LASER には、スイッチ横の電源ユニットに
ヒューズが 2 つあり、マシンをサージやショートから保護します。
マシンの主電源を入れてもマシンがオンにならない場合は、マシ
ンの整合性を点検し、必要であれば主電源に取り付けられている
ヒューズを交換してください。
ヒューズ交換に使用する用具
• テスター、オーム計、マルチメーターなど ( ヒューズの継続
性を計測 )。
• スクリュードライバー
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• ヒューズ室のレバーを軽く押して、ヒューズを定位置から
取り出します。
• ヒューズの完全性を確認します。
• ヒューズを同じ容量 ( アンプ ) およびタイプ ( 遅動信管 ) の
ものと交換します。
• ヒューズ室を元のように取り付けます。
9.2.8 モーターベルトの交換
使用する用具
•3
mm 六角レンチ
安全上の注意
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• トップカバーを外してください。
• 3mm六角レンチを使用して、モーター補助ユニットを固定
しているネジを緩めます。
• モーター補助ユニットを自分のほうに向かって丁寧に引き
出し、ベルトの緊張を緩めます。
• ベルトを台から取り外し、新しいものと交換します。
ベルトを再度セットする際には、必ず、矢印で示された方向に注
意を払ってください。
• モーター補助ユニットを元通りにし、ベルトの緊張を調整します。
• 4 つのネジをしっかり締めます。バックカバーを元の位置に
戻してロックします。
9.2.9 X 軸センサーの交換
使用する用具
•2
mm 六角レンチ
• スパナ、直径13
安全上の注意
操作を実行する前に、マシンから電源ケーブルを抜きま
す。
手順 :
• バックカバーとカードの保護グリッドを外し、ストラップ
を切ってください。
• ストラップを切ります。
• 下部カバーを取り外してください。
• 自在レンチを使用し、センサーを固定しているナットを緩
めます。
• ネジを外してセンサーを取り外し、新しいものと交換します。
• 新しいセンサーをしっかり固定したあと、適切に制御して
センサーに対してキャリッジを動かします。
重要！ A 点と B 点の間は 0.02mm 分の隙間を作ってく
ださい。
• ボトムカバーを最初の位置に戻して固定します。
• 新しいセンサーのケーブルを電気カードに接続します。
• ケーブルを新しいストラップで固定します。
• ファンを 4 つのネジで固定し、カードのバックカバーと保
護グリッドを閉じて、それらを固定します。
交換の対象 コード 交換の目安
ラピッドヒューズ4A5x20 RIC02592B 必要に応じて行う
交換の対象 コード 交換の目安
ベルト15X334-994 RIC03304B 必要に応じて行う
交換の対象 コード 交換の目安
X軸センサー 994 RIC03306B 必要に応じて行う
