ITALIANO
Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 21
MANUTENZIONE, SMALTIMENTO E
DEMOLIZIONE

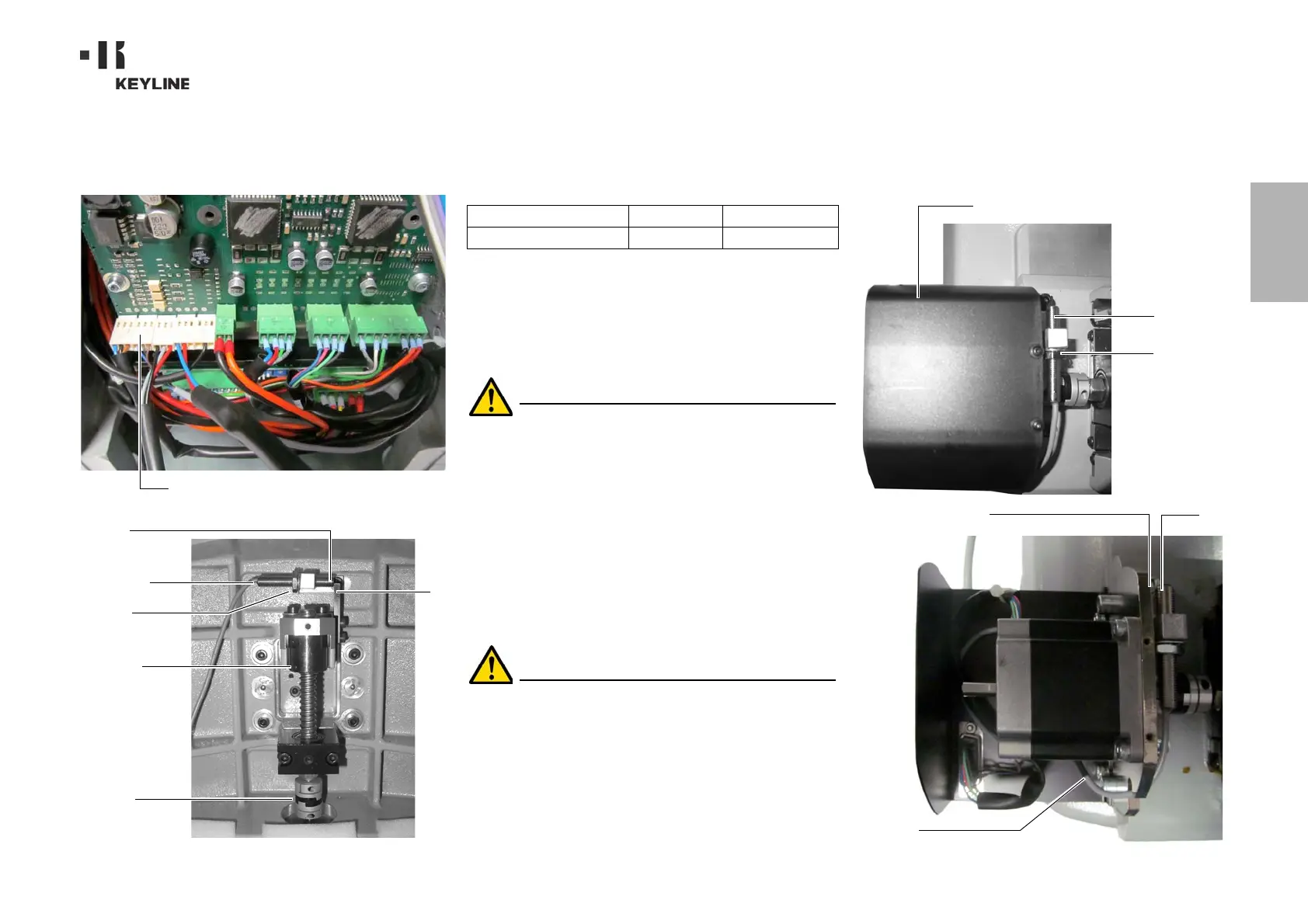

9.2.10 Sostituzione sensore asse Y
Attrezzi da utilizzare
• Chiave esagonale da 2mm
• Chiave inglese da 13mm
Misure di sicurezza
Prima di effettuare questa operazione assicurarsi che il
cavo di alimentazione sia scollegato dalla rete.
Come procedere:
• rimuovere il morsetto ruotando la leva di bloccaggio e
sfilandolo dalla propria sede;
• togliere la vaschetta di raccolta scarti;
• rimuovere la copertura del carrello morsetti con la chiave
da 2,5mm;
• rimuovere la copertura del sensore Y togliendo le 4 viti;
• staccare il connettore de l sensore;
• con la chiave inglese in dotazione, allentare il dado di
bloccaggio del sensore;
• svitare e togliere il sensore e sostituirlo con uno nuovo;
• collegare il connettore;
• dopo aver avvitato e bloccato il nuovo sensore, avvicinare il
carro agendo sul carrello morsetti;
E’ molto importante in questa fase lasciare uno spazio
di 0,02mm tra il punto A e B.
• riporre le coperture, la vaschetta ed il morsetto nella loro
posizione.
B
A
Collegamento sensore X
Sensore X
Dado di
Carro
Gruppo
movimentazione
carro
bloccaggo
Descrizione Ricambio Codice Periodicità
Sensore asse Y-994 RIC03412B Quando necessario
Sensore Y
B
A
Connettore
Copertura sensore Y
Dado di
bloccaggio
sensore Y
