Keyline 994 LSER - Austausch des Sensors der Y-Achse

DEUTSCH
Copyright by Keyline - Italy 994 LASER Man. cod. B409619FG Keyline S.p.A. 21
WARTUNG, ENTSORGUNG UND
VERSCHROTTUNG

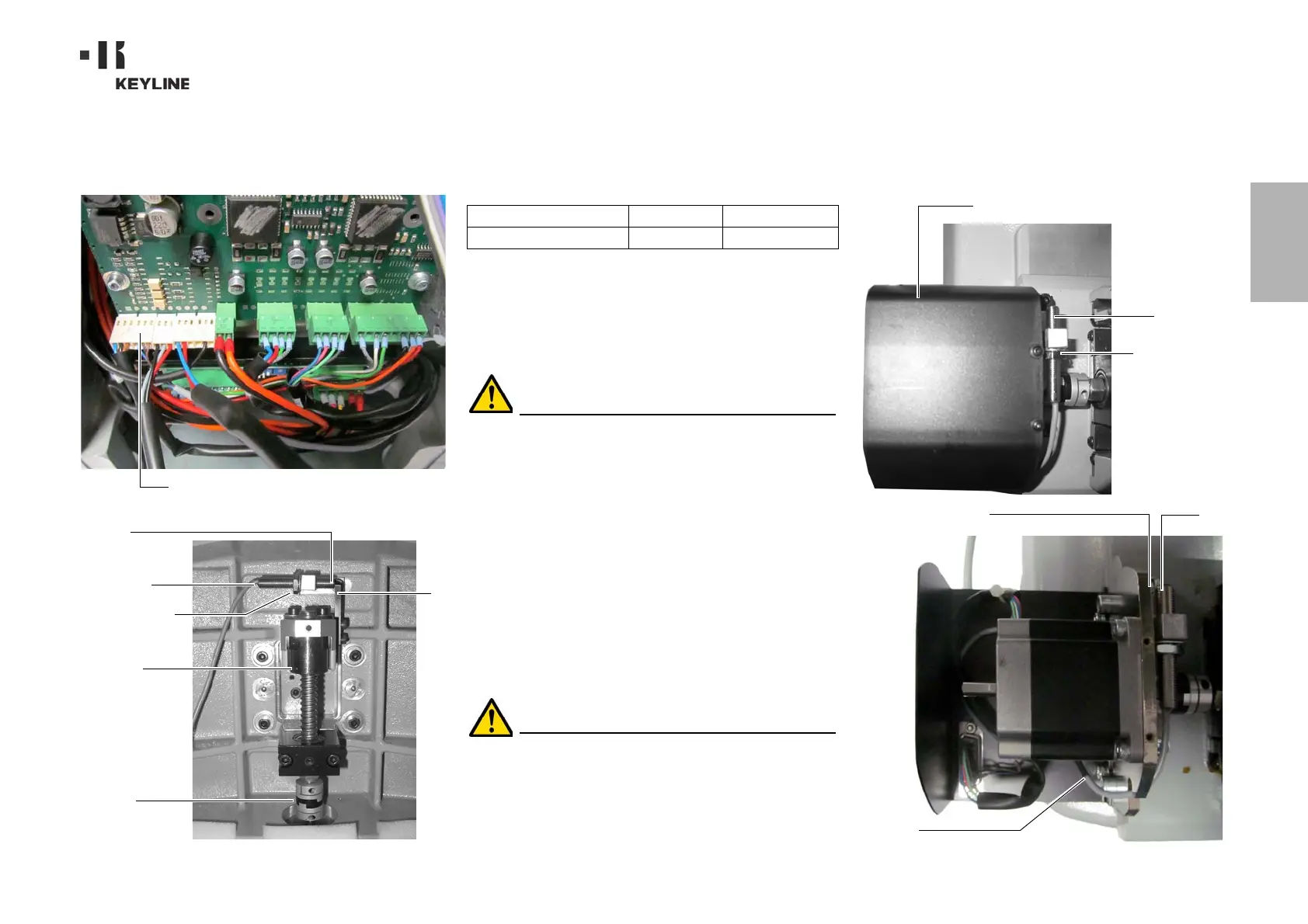

9.2.10 Austausch des Sensors der Y-Achse
Zu benutzende werkzeuge
•Sechskantschlüssel 2mm
• Rollgabelschlüssel 13mm
Sicherheitsmassnahmen
Bevor dieser Eingriff durchgeführt wird, muss sicher-
gestellt werden, dass das Stromkabel vom Stromnetz
getrennt worden ist.
Vorgehensweise:
• Die Klemme durch Drehen des Feststellhebels entfernen
und aus ihrem Sitz nehmen.
• Die Abfallsammelschale entfernen.
• Die Abdeckung des Klemmenschlittens mit dem 2,5-mm-
Schlüssel entfernen.
• Die Abdeckung des Y-Sensors durch Lösen der 4 Schrau-
ben entfernen.
• Den Stecker des Sensors herausziehen.
• Mit dem zum Lieferumfang gehörigen Rollgabelschlüssel
die Feststellmutter des Sensors lösen.
• Den Sensor losdrehen, herausnehmen und gegen einen
neuen austauschen.
•Den Stecker anschließen.
• Nach dem erneuten Eindrehen und Blockieren des neuen
Sensors den Läufer annähern, indem auf die Bewegungs-
einheit eingewirkt wird.
Es ist sehr wichtig, in dieser Phase 0,02 mm zwischen
Punkt A und B zu lassen.
• Die Abdeckung, Abfallsammelschale und Klemme wieder
in ihre Position einsetze
B
A
Sensor X
Feststellmutter
Läufer
Bewegungseinheit
Läufer
Anschluss Sensor X
Beschreibung Ersatzteil Code Häufigkeit
Sensor Y-Achse-994 RIC03412B Wenn nötig
Sensor Y
B
A
Stecker
Abdeckung Sensor Y
Feststellmutter
Sensor Y
