TP-6803--ES 1/1522 Sección 1 Instalación
1.8.3 Conversión de combustible,
20RESA/RESAL
Para el combustible LPG se usa un orificio en la tubería de
combustible. Normalmente, la unidad se envía configurada
para gas natural, con el orificio suelto atado cerca de la válvula
de solenoide de combustible. Para convertir a LPG, instale el
orificio de LPG como se describe a continuación. Consulte la
Figura 1-13 para conocer la ubicación de los componentes del
sistema de combustible.
Nota: El arnés del grupo electrógeno puede contener un par
de conductores DSAI cerca de la válvula solenoide de
combustible. La conexión o desconexión de estos
conductores no tiene efecto en el funcionamiento de
20RESA/RESAL.
Procedimiento para convertir desde GN hacia
LPG, 20RESA/RESAL
1. Presione el botón OFF (Apagado) en el controlador del
grupo electrógeno.
2. Desconecte la energía hacia el cargador de la batería.
3. Desconecte la batería de encendido del motor del grupo
electrógeno, el conductor negativo (--) primero.
4. Corte el suministro de combustible.
5. Retire la abrazadera de manguera y la manguera de
combustible desde el conector de la manguera.
Consulte la Figura 1-13.
6. Inserte el orificio LPG en el conector de la manguera.
Consulte la Figura 1-13.
7. Deslice la manguera sobre el conector de la manguera y
fíjela con la abrazadera.
8. Conecte y encienda el nuevo suministro de combustible.
9. Vuelva a conectar los conductores de la batería de
encendido del motor del grupo electrógeno, el conductor
negativo (--) al final.
10. Vuelva a conectar la energía hacia el cargador de la
batería.
11. Presione el botón RUN (Arrancar) del grupo electrógeno
para arrancar la unidad.
12. Revise si hay fugas mediante el uso de un detector de
fugas de gas.
13. Haga funcionar el grupo electrógeno y revise su
funcionamiento.
14. Presione el botón OFF (Apagado) para apagar el grupo
electrógeno.
Conversión desde LPG hacia gas natural
Para convertir de LPG a gas natural, repita los pasos
anteriores para retirar el orificio de combustible LPG.
1. Orificio de LPG
2. Conector de manguera
3. Regulador
4. Tubos de ventilación del regulador (ventilación al exterior del
controlador)
GM84143
3
1
Se muestra la
configuración
de LPG
2
4

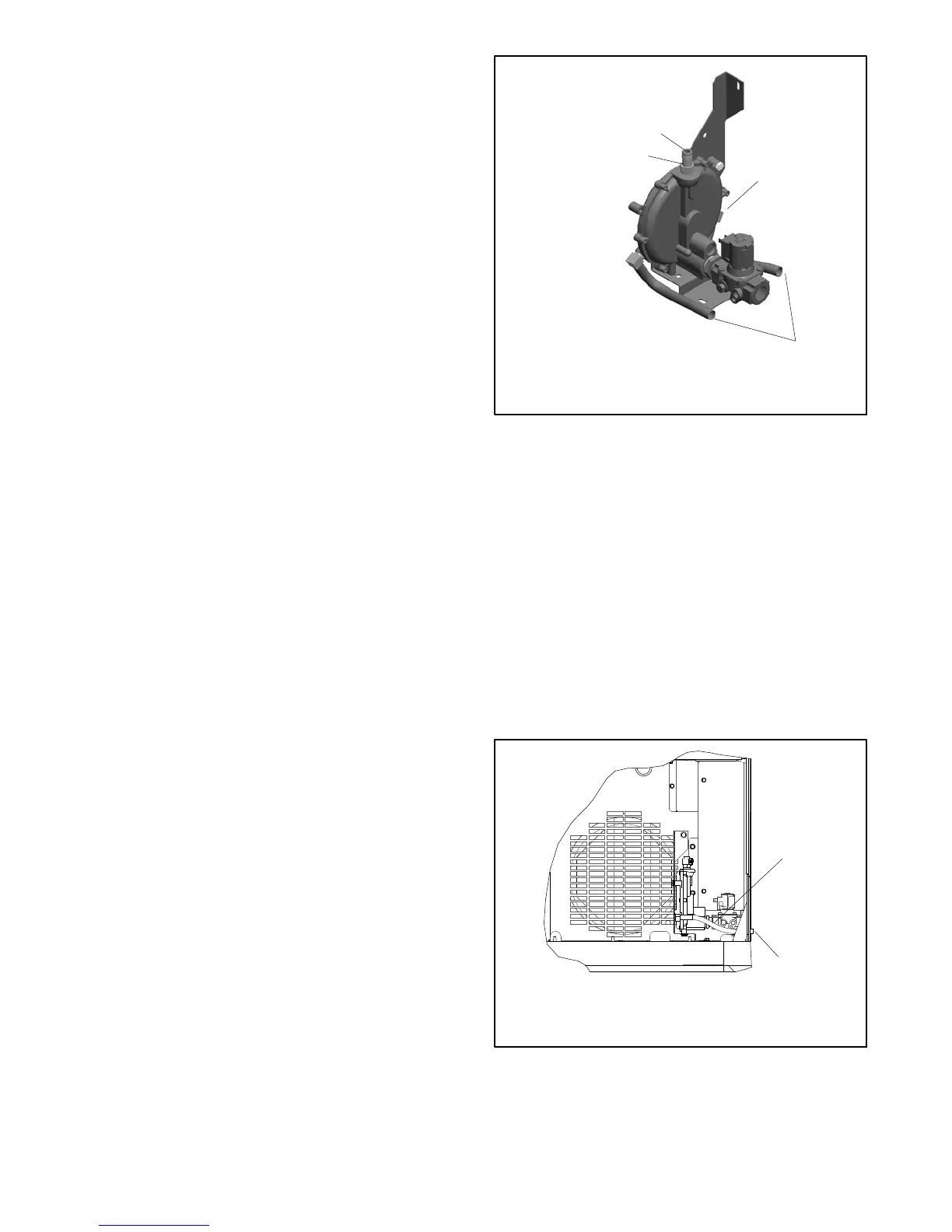

Figura 1-13 Regulador de combustible y orificio de LPG,
20RESA/RESAL
1.8.4 Mangueras de ventilación del
regulador
Los generadores modelo 20RESA/RESAL están equipados
con mangueras de ventilación del regulador de combustible.
Perfore o agujeree dos orificios en la caja en las ubicaciones
que se muestran en la plantilla del Apéndice B. Es posible que
sea conveniente cortar aberturas para los conductores
eléctricos al mismo tiempo como se muestra en la plantilla y en
la Sección 1.9.2.
Inserte los extremos abiertos de las mangueras a través de los
orificios hacia el exterior de la caja como se muestra en la
Figura 1-14.
1. Tubos de ventilación del regulador de combustible, cant. 2
2. Perfore o agujeree dos orificios y dirija ambas mangueras
hacia el exterior de la caja
2
sb722
1
Figura 1-14 Tubos de ventilación del regulador de
combustible
