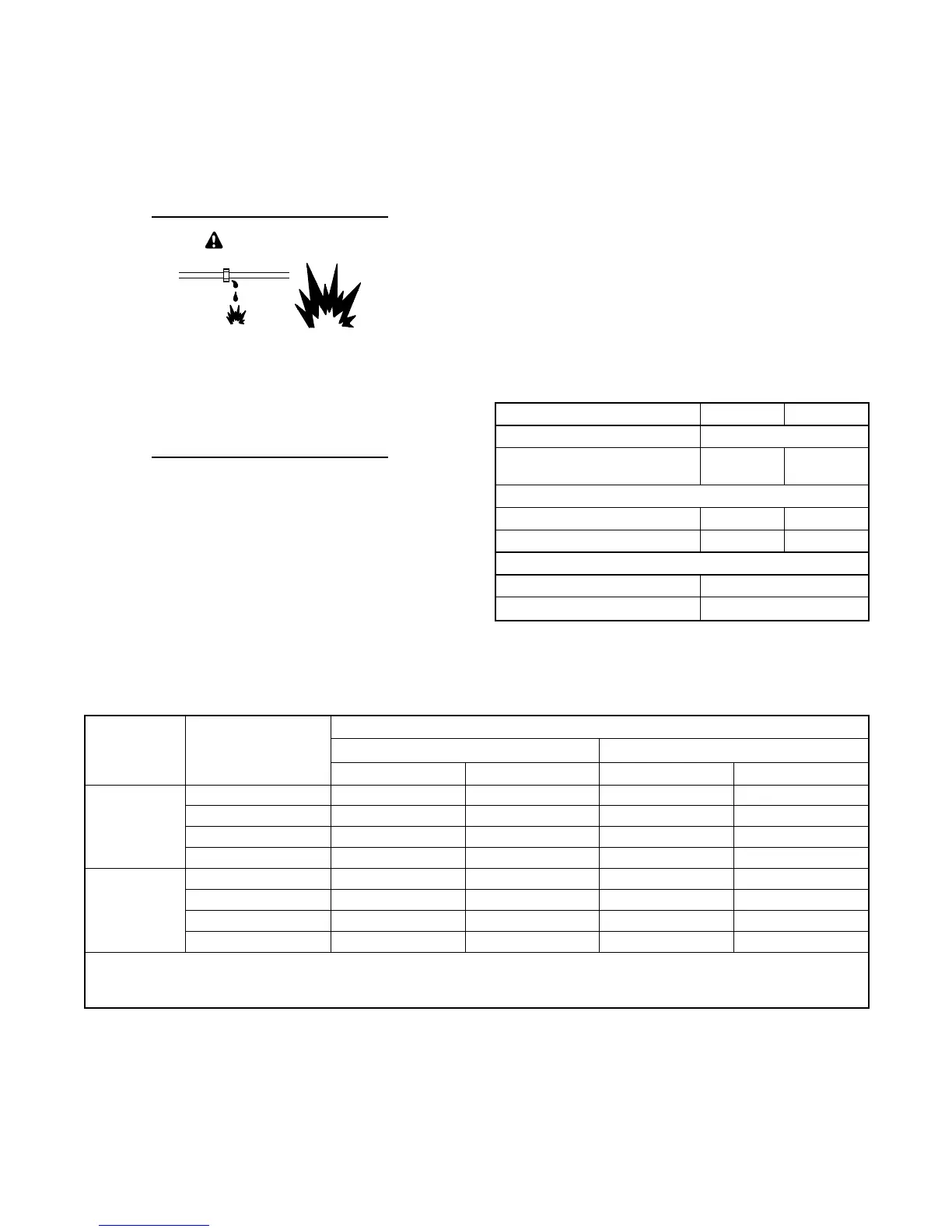

TP-6803--DE 1/1516 Abschnitt 1 Installation
1.7 Treibstoffanforderungen
Das Stromerzeuger--Aggregat wird mit Erdgas oder
Flüssiggas betrieben. Das Stromerzeuger--Aggregat trägt das
EPA-Zertifikat für Erdgas und für Flüssiggas.
Die Installation des Treibstoffsystems muss den
NEC--Vorschriften und örtlichen Vorschriften und
Bauordnungen entsprechen.
Explosive Treibstoffdämpfe.
Kann schwere oder tödliche
Verletzungen verursachen.
Bei Umschlag, Lagerung und
Verwendung von Treibstoffen sehr
vorsichtig sein.
WARNUNG
Explosive Treibstoffdämpfe können schwere oder
tödliche Verletzungen verursachen. Bei Verwendung der
folgenden Treibstoffe zusätzliche Vorsichtsmaßnahmen
treffen:
Propan (Flüssiggas)— Ausreichende Entlüftung ist
unbedingt erforderlich. Das Propan schwerer als Luft ist,
müssen Propangasmelder in Räumen an tiefliegenden Stellen
angebracht werden. Die Melder sind gemäß
Herstelleranweisungen zu überprüfen.
Erdgas— Ausreichende Entlüftung ist unbedingt erforderlich.
Das Erdgas aufsteigt, müssen Erdgasmelder in Räumen an
hochliegenden Stellen angebracht werden. Die Melder sind
gemäß Herstelleranweisungen zu überprüfen.
1.7.1 Treibstoffversorgung
Aufgrund von unterschiedlichen klimatischen und
geografischen Bedingungen zur Planung und Installation des
Treibstoffsystems mit dem örtlichen Treibstofflieferanten
Kontakt aufnehmen. Abbildung 1-5 enthält empfohlene
Treibstoff--Kenngrößen und andere Informationen über die
Versorgung mit Erdgas und Flüssiggas.
Sicherstellen, dass der Auslassdruck am Druckregler des
öffentlichen Gasanschlusses wie in Abbildung 1-5 gezeigten
Bereich liegt und dass die Durchflussmenge am Zähler des
Gasversorgungsanschlusses ausreicht, um das
Stromerzeuger--Aggregat bei Nennlast sowie alle anderen
gasgefeuerten Haushaltsgeräte zu versorgen. Bei
Flüssiggastanks muss der Ausgangsdruck den Wert in
Abbildung 1-5 betragen. Der Treibstoffverbrauch ist in
Abbildung 1-6 angegeben. Für Informationen über die
Durchflussrate oder zur Erneuerung des Gaszählers setzen
Sie sich nach Bedarf mit dem Lieferanten in Verbindung.
Treibstoffart Erdgas Flüssiggas
Einlass der Treibstoffversorgung 1/2 Z oll NPT--Gewinde
Treibstoff--Versorgungsdruck,
kPa (in. H
2
O)
1,3--2,7
(5--11)
1,7--2,7
(7--11)
Treibstoff--Durchflussmenge, max., Btu/h:
14RESA/RESAL 193.000 203.000
20RESA/RESAL 281.000 340.000
Treibstoff--Nennwert, Btu/ft.
3
Erdgas 1000
Flüssiggas 2500
Abbildung 1-5 Treibstoffversorgung
Treibstoffart % Last
Treibstoffverbrauch, m
3
/h (cfh)
14RESA/RESAL 20RESA/RESAL
60 Hz 50 Hz 60 Hz 50 Hz
Erdgas
100% 5,4 (193) 4,9 (175) 8,0 (281) 6,4 (225)
75% 4,7 (163) 4,2 (148) 6,9 (243) 5,4 (189)
50% 3,5 (124) 3,1 (108) 4,6 (161) 3,9 (139)
25% 2,6 (93) 2,4 (84) 3,6 (127) 2,9 (103)
Flüssiggas
100% 2,3 (81) 2,1 (74) 3,9 (136) 2,9 (102)
75% 2,1 (75) 1,9 (68) 3,1 (109) 2,4 (85)
50% 1,8 (60) 1,5 (53) 2,3 (82) 1,8 (63)
25% 1,2 (45) 1,1 (40) 1,7 (59) 1,3 (47)
Flüssiggas Umrechnungsfaktoren:
8,58 ft.
3
=1lb.
0,535 m
3
=1kg
36,39 ft.
3
= 1 gal.
Treibstoff--Nennwerte:
Erdgas: 37 MJ/m
3
(1000 Btu/ft.
3
)
Flüssiggas: 93 MJ/m
3
(2500 Btu/ft.
3
)
Abbildung 1-6 Treibstoffverbrauch
