TP-6803--FR 1/1528 Section 1 Installation
1.10.3 Raccordement de modules
accessoires
Voir les options de raccordement de modules accessoires
de la Figure 1-24 à la Figure 1-28. Les modules
accessoires peuvent comprendre un commutateur de
transfert modèle RXT, un module d’interface
programmable (PIM) et/ou un module de commande de
charge (LCM) ou un nécessaire de délestage. Noter les
raccordements de blindage de câble indiqués à la
Figure 1-24.
La longueur maximale de câble dépend du nombre de
modules en option raccordés. Voir les longueurs
maximales de câble pour les installations à 1, 2, ou 3
modules par branche à la Figure 1-23.
Calibre de câble pour les raccordements
PWR et C OM
Installation
intérieure ou
extérieure
Longueur maximale par branche, en mètres (pi)
Nombre de modules par branche
1 module 2 modules 3 modules
Belden
n 9402 20 AWG ou équivalent, deux paires Intérieur 61 (200) 31 (100) 21 (67)
Belden
n 1075A 20 AWG ou équivalent, deux paires Extérieur 61 (200) 31 (100) 21 (67)
14 AWG * 152 (500) 152 (500) 122 (400)
12 AWG * 152 (500) 152 (500) 152 (500)
* Utiliser du câble 12 ou 14 AWG uniquement pour les raccordements PWR et COM. Pour les raccordements de communication RBUS A et B,
utiliser du câble de communication blindé à paires torsadées comme indiqué à la Section 1.10.2.
Figure 1 -23 Longueurs totales de câble pour les raccordements PWR et COM
RXT
3
COM
PWR
B
A
4
PIM
LCM
ou nécessaire
de délestage
Groupe électrogène
COM
COM
PWR
COM
PWR
PWR
B
A
B
A
B
A
COM
PWR
B
A
COM
PWR
B
A
1. Bornier du groupe électrogène. Voir l’emplacement à la
Figure 2-4. Voir les raccordements du bornier sur
l’autocollant apposé sur le groupe électrogène.
2. Raccorder une extrémité de chaque blindage de câble à
GROUND du groupe électrogène.
3. Câble de communication blindé à paires torsadées 20
AWG Belden
n 9402 ou équivalent
4. Raccorder les blindages ensemble comme sur l’illustration.
5. Laisser l’extrémité de chaque blindage de câble
débranchée au niveau du dernier appareil.
GND
Remarque : Voir les caractéristiques des
câbles à la Section 1.10.2.
A
B
COM
PWR
3
4
RBUS
12 VDC
1
2
5
5

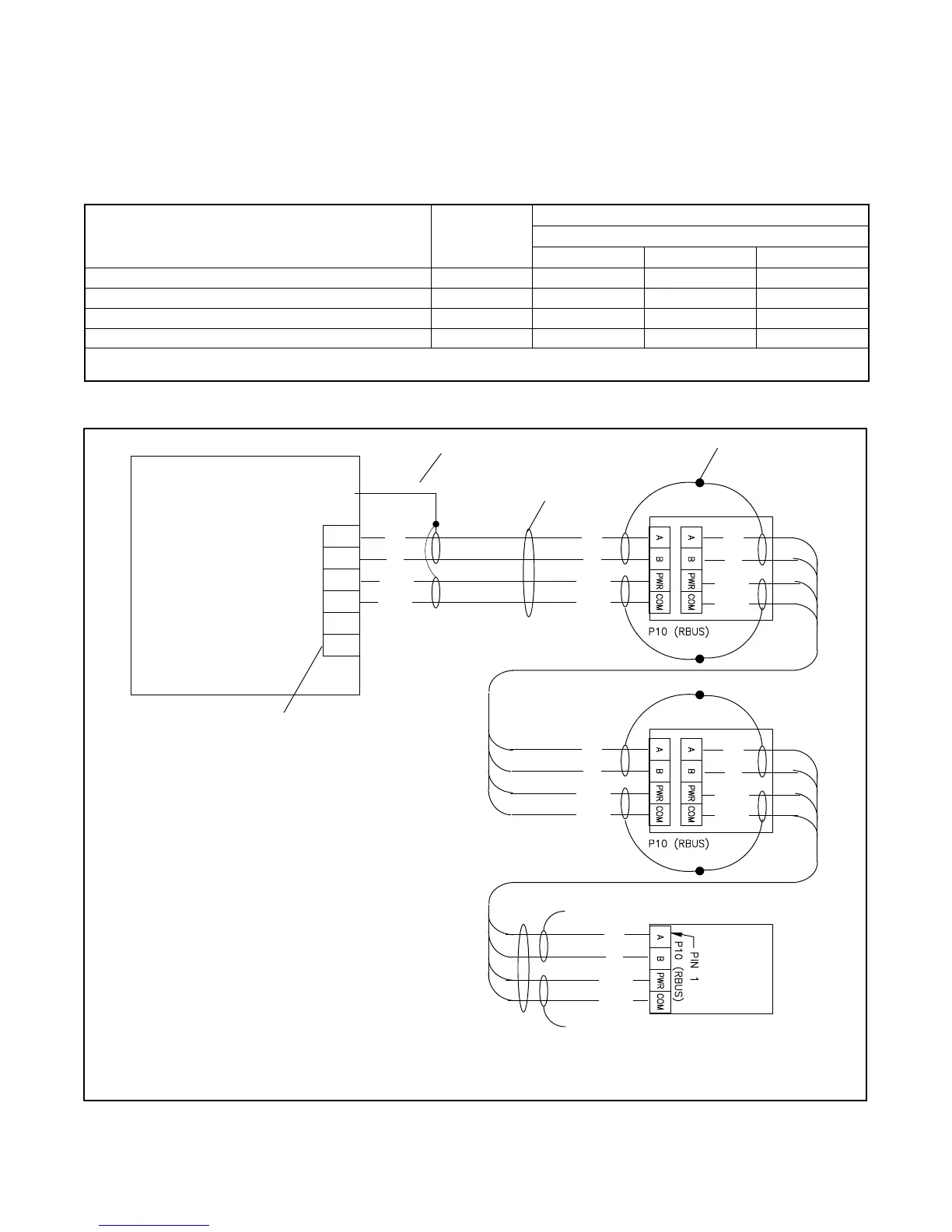

Figure 1 -24 Détails du câblage de communication des modules accessoires
