TP-6803-RU 1/15 27Раздел 1 Монтаж
1.10 Соединения ATS и
принадлежностей
В следующих разделах рассматриваются электрические
соединения автоматических переключателей резерва и
принадлежностей RBUS, в том числе модуля
программируемого интерфейса (PIM) имодуля
управления нагрузкой (LCM) или устройства сброса
нагрузки.
1.10.1 Подсоединение переключателя
резерва
Подсоедините ATS или дистанционный переключатель
пуска / останова. Подсоедините провода от генераторной
установки к клеммам аварийного источника на ATS.
Проложите низковольтные провода связи в
кабелепроводе, отдельно от проводов питания и
нагрузки переменного тока. Все соединения должны
соответствовать применимым штатным и местным
нормам.
Примечание: Не используйте переключатель резерва
Kohlerr RRT с генераторными
установками 14/20RESA или 14/20RESAL.
Соединения связи для переключателя резерва
Kohlerr RXT
К генераторной установке может быть подключен один
переключатель резерва RXT. См. Рис. 1-21. Для
соединения контактов P10-1 P10-4 интерфейсного
модуля переключателя резерва с контактами A, B, PWR
(Питание) и COM (Связь) клеммного блока генераторной
установки используйте экранированный кабель связи с
витой парой. Рекомендации по выбору и длине кабеля
связи см. раздел 1.10.2.
Примечание: Контакты 3 и 4 генераторной установки с
переключателем резерва RXT не
используются.
Пусковое соединение двигателя для других
переключателей резерва или дистанционного
переключателя пуска/останова
Подключите пусковые провода двигателя от
переключателя резерва или дистанционного
переключателя пуска к леммам 3 и 4 клеммного блока.
См. Рис. 1-22. Проложите провода пуска двигателя в
кабелепроводе, отдельно от проводов питания и
нагрузки переменного тока.
1. Клеммный блок генераторной установки. Расположение см. Рис.2-4.Соединения клеммного блока см. наклейку на
генераторной установке.
2. Подсоедините один конец экрана каждого кабеля к клемме GROUND (Земля) генераторной установки.
3. Кабель связи Belden № 9402 или эквивалентный,20AWG,кабель с витой парой. См. раздел 1.10.2, «Спецификации кабелей»
4. Один конец экрана каждого кабеля оставьте свободным. Если подключены вспомогательные модули (PIM, LCM или
устройство сброса нагрузки), см. раздел 1.10.3.
Плата интерфейса
переключателя резерва RXT
Примечание: Контакты 3 и 4 клеммного блока генераторной установки с моделью ATS RXT НЕ
ИСПОЛЬЗУЮТСЯ.
Генераторная
установка
B
A
RXT
COM
PWR
B
A
GND
A
B
COM
PWR
3
4
RBUS
12 В
3
1
2
4
4
COM
PWR

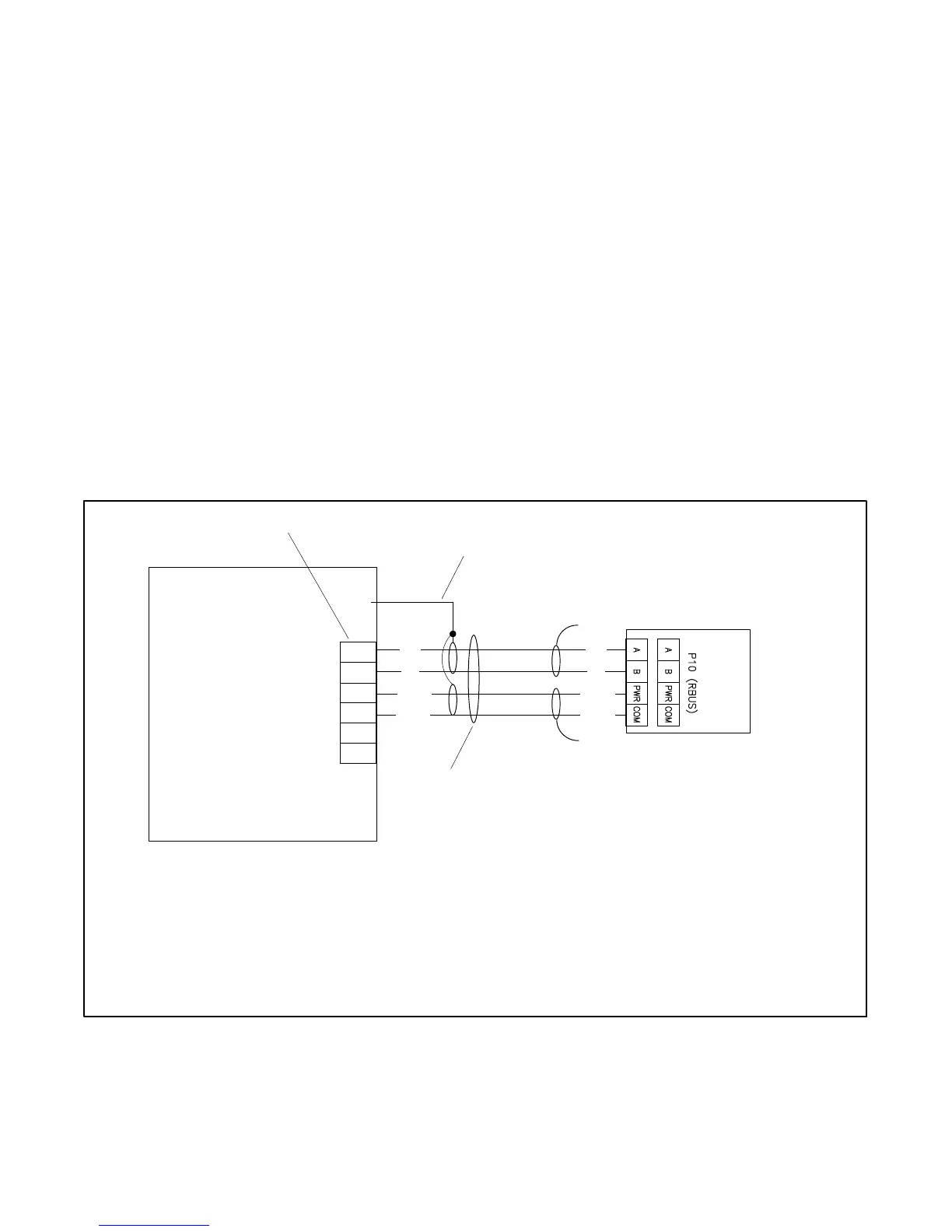

Рис.1-21 Соединение связи переключателя резерва RXT к генераторной установке
