TP-6803--ES 1/15 27Sección 1 Instalación
1.10 Conexiones ATS y de
accesorios
Las siguientes secciones cubren las conexiones eléctricas de
los interruptores de transferencia automáticos y accesorios
RBUS, incluido el módulo de interfaz programable (PIM) y el
módulo de control de carga (LCM) o el juego de desconexión
de carga.
1.10.1 Conexión del interruptor de
transferencia
Conecte el interruptor de arranque/detención remoto o ATS.
Conecte los conductores de carga desde el grupo electrógeno
hacia las lengüetas de fuente de emergencia en el ATS.
Tienda los conductores de comunicación de bajo voltaje a
través de conductos independientes de los conductores de
carga y energía de CA. Todas las conexiones deben cumplir
los códigos locales y estatales pertinentes.
Nota: No use el interruptor de transferencia Kohlerr modelo
RRT transfer con el grupo electrógeno 14/20RESA o
14/20RESAL.
Conexiones de comunicación para un interruptor
de trasferencia Kohlerr modelo RXT
Se puede conectar un interruptor de transferencia modelo
RXT en el grupo electrógeno. Consulte la Figura 1-21. Use
cable de comunicación de par trenzado para conectar P10-1
hasta P10-4 en el módulo de interfaz del interruptor de
transferencia, hacia las conexiones A, B, PWR (Energía) y
COM del bloque terminal TB1 del grupo electrógeno. Consulte
la Sección 1.10.2 para conocer las recomendaciones de
cables de comunicación y la longitud máxima del cable.
Nota: Las conexiones 3 y 4 del grupo electrógeno no se usan
con el interruptor de transferencia modelo RXT.
Conexión de arranque del motor para otros
interruptores de transferencia o interruptor de
arranque/detención remoto
Conecte los conductores de arranque del motor desde el
interruptor de transferencia o interruptor de arranque remoto,
en los terminales 3 y 4 del bloque terminal. Consulte la
Figura 1-22. Tienda los conductores de arranque del motor a
través de conductos independientes de los conductores de
carga y energía de CA.
1. Bloque terminal del grupo electrógeno. Consulte la Figura 2-4 para ver la ubicación. Revise la calcomanía en el grupo electrógeno
para conocer las ubicaciones del bloque terminal.
2. Conecte un extremo de cada blindaje del cable en GROUND (Conexión a tierra) en el grupo electrógeno.
3. Cable de comunicación Belden
N. 9402 o cable de par trenzado con blindaje AWG 20 equivalente. Consulte la Sección 1.10.2,
Especificaciones de cables.
4. Deje un extremo desconectado en cada protección del cable. Si los m ódulos accesorios (PIM, LCM o el juego de desconexión de
carga) están conectados, consulte la Sección 1.10.3.
Tablero de interfaz en el
interruptor de transferencia
modelo RXT
Nota: Las conexiones 3 y 4 del bloque terminal del grupo electrógeno NO SE USAN con el ATS modelo RXT.
Grupo electrógeno
B
A
RXT
COM
PWR
B
A
GND
A
B
COM
PWR
3
4
RBUS
12 V CC
3
1
2
4
4
COM
PWR

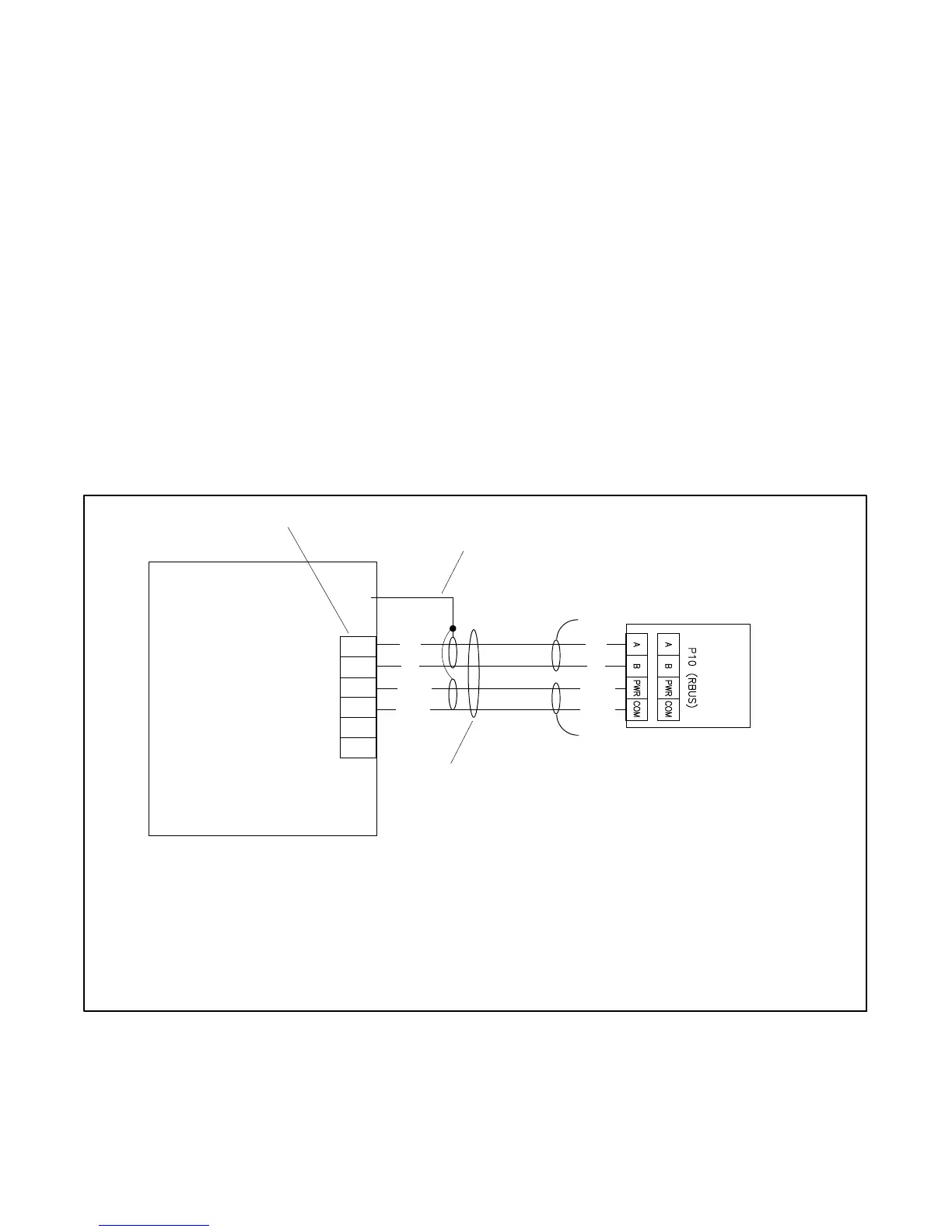

Figura 1-21 Conexión de comunicación del interruptor de transferencia modelo RXT al bloque terminal del grupo
electrógeno
