TP-6803--ES 1/1528 Sección 1 Instalación
tp6803
1. Bloque terminal del grupo electrógeno. Consulte el plano acotado en la Sección 2 para conocer la ubicación. Revise la calcomanía en
el grupo electrógeno para conocer las ubicaciones del bloque terminal.
2. Conductores de arranque del motor 3 y 4. Consulte el manual del ATS para c onocer las especificaciones del tamaño de cables.
Grupo electrógeno
ATS
(con contactos
de arranque
del motor)
A
B
COM
PWR
3
4
1
2

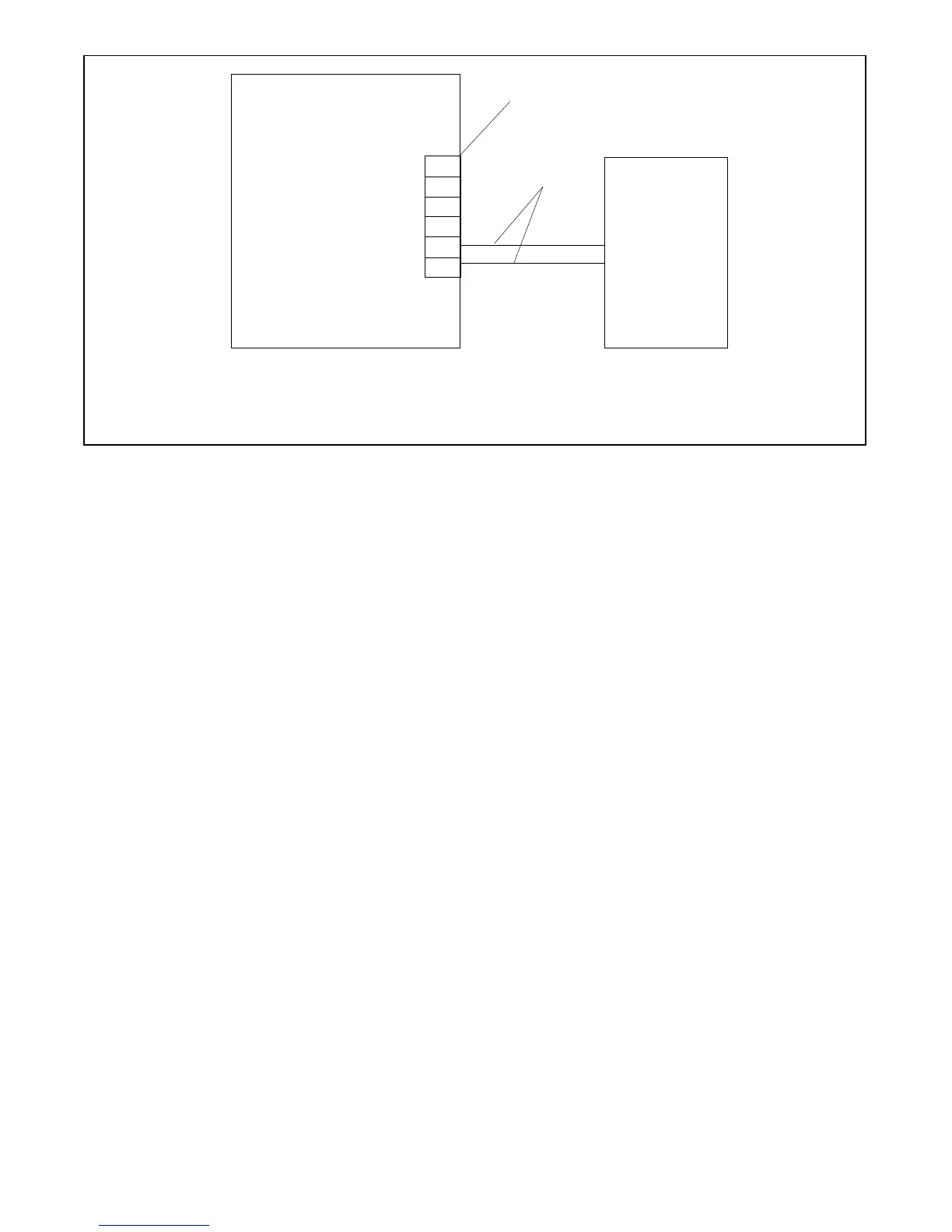

Figura 1-22 Conexiones de arranque del motor con modelos de interruptor de transferencia distintos al modelo RXT
1.10.2 Especificaciones del cable de
comunicaciones
Conexiones RBUS A y B
Para las conexiones de comunicación RBUS A y B en el
interruptor de transferencia modelo RXT, PIM opcional, LCM
opcional o juego de desconexión de descarga, use cable de
comunicación de par trenzado con blindaje AWG 20. Se
recomienda cable Belden N.
_ 9402 (dos pares) o Belden N._
8762 (un par) o un cable equivalente.
Para instalaciones en el exterior, incluidas aquellas con cables
o conductos subterráneos, use cable Belden N._ 1075A
clasificado para exteriores o cable de comunicación de par
trenzado con blindaje AWG 20 equivalente.
Conexiones PWR (Energía) y COM
Para las conexiones PWR (Energía) y COM, el tamaño del
cable y su longitud máxima dependen de la cantidad de
módulos conectados. Consulte la Figura 1-23.
D Para los tendidos cortos de cable que se muestran en las
dos filas de la Figura 1-23, use un par en el cable de
comunicaciones de dos pares para las conexiones A y B, y
use el segundo par para las conexiones PWR (Energía) y
COM.
D Para los tendidos más largos de cable que se muestran en
las últimas dos filas de la Figura 1-23, use cable AWG 12 o
14 para PWR (Energía) y COM, y use el cable de
comunicación 20 AWG que se especifica anteriormente
para las conexiones A y B solamente. En este caso, se
puede usar un cable de un par como Belden #8762 para las
conexiones A y B.
