TP-6803--FR 1/15 21Section 1 Installation
1.8.3 Conversion de l’alimentation en
combustible, 20RESA/RESAL
Pour le GPL, un insert à orifice est utilisé dans la conduite
de combustible. La machine est généralement livrée dans
sa configuration pour le gaz naturel, avec l’embout d’orifice
inutilisé attaché près de l’électrovanne de combustible.
Pour convertir au GPL, monter l’insert pour G PL comme
décrit ci--dessous. Voir l’emplacement des éléments du
système de combustible à la Figure 1-13.
Remarque : Le faisceau du groupe électrogène peut
comporter une paire de fils de DSAI près de
l’électrovanne de combustible. La connexion
ou la déconnexion de ces fils est sans effet
sur le fonctionnement du 20RESA/RESAL.
Procédure de conversion du GN au GPL,
20RESA/RESAL
1. Appuyer sur la touche OF F sur le contrôleur du
groupe électrogène.
2. Débrancher l’alimentation du chargeur
d’accumulateur.
3. Débrancher l’accumulateur de démarrage du moteur
du groupe électrogène, en commençant par le câble
négatif (--).
4. Fermer l’arrivée de combustible.
5. Déposer le collier de serrage et détacher le tuyau de
combustible du raccord. Voir Figure 1-13.
6. Visser l’insert marqué LPG dans le raccord de tuyau.
Voir Figure 1-13.
7. Enfiler le tuyau sur le raccord de tuyau et l’attacher
avec le collier de serrage.
8. Raccorder et ouvrir la nouvelle arrivée de
combustible.
9. Rebrancher l’accumulateur de démarrage du groupe
électrogène, en terminant par le câble négatif (--).
10. Rebrancher l’alimentation du chargeur
d’accumulateur.
11. Appuyer sur la touche RUN du contrôleur pour
démarrer le groupe électrogène.
12. Vérifier l’étanchéité à l’aide d’un détecteur de fuite de
gaz.
13. Laisser tourner le groupe électrogène pour vérifier
son bon fonctionnement.
14. Appuyer sur la touche OFF pour arrêter le groupe
électrogène.
Conversion du GPL au gaz naturel
Pour convertir du GPL au gaz naturel, répéter les étapes
ci--dessus pour retirer l’insert à orifice pour GPL.
1. Orifice pour GPL
2. Raccord de tuyau
3. Détendeur
4. Tubes de purge du détendeur (évacuer vers l’extérieur du
contrôleur)
GM84143
3
1
Configuration
GPL r eprésentée
2
4

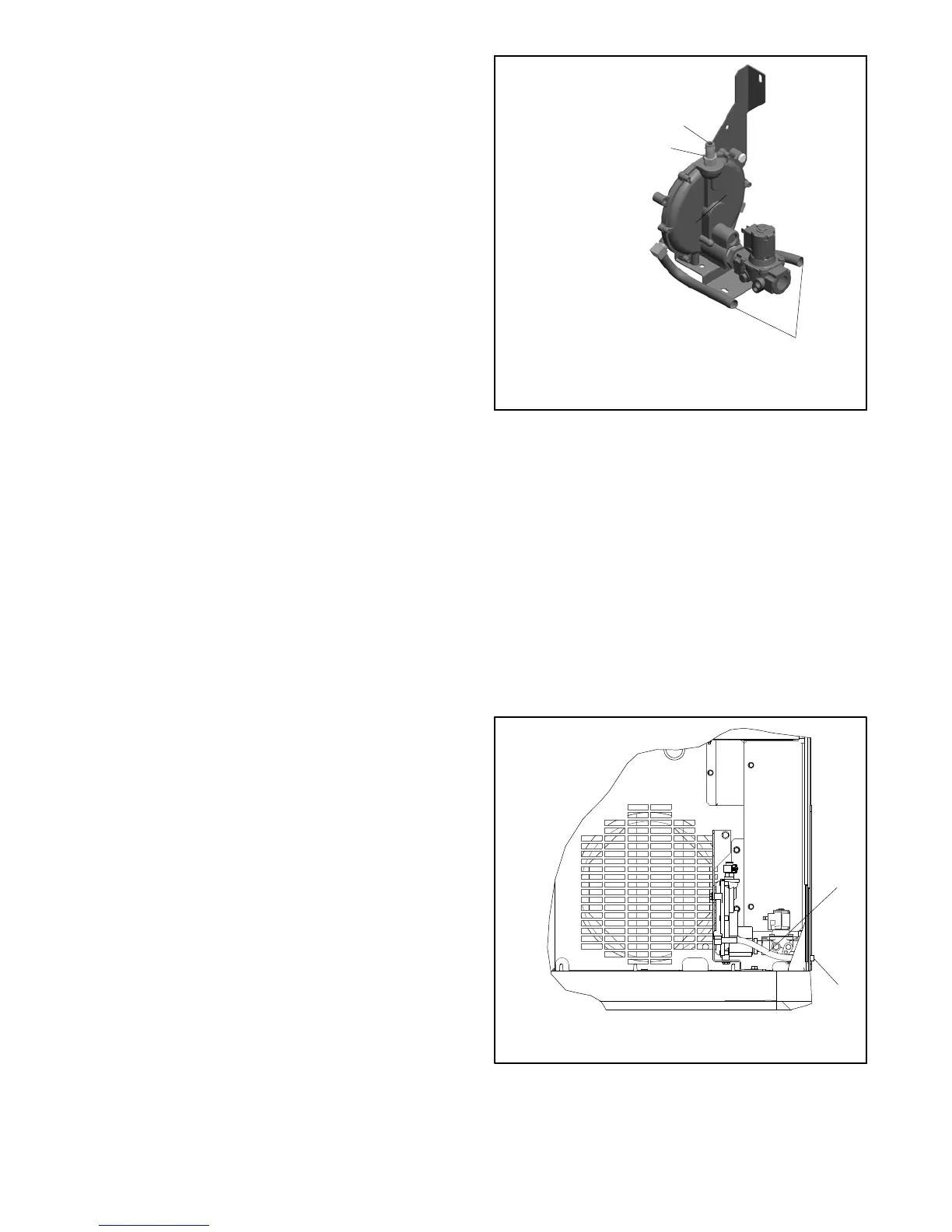

Figure 1 -13 Détendeur de combustible et orifice pour
GPL, 20RESA/RESAL
1.8.4 Tuyaux de purge du détendeur
Les groupes électrogènes modèle 20RESA/RESAL sont
équipés de tuyaux de purge de détendeur. Percer ou
poinçonner deux trous dans l’enceinte aux emplacements
indiqués sur le gabarit en Annexe B. Cela peut être le bon
moment pour découper aussi les ouvertures pour les
câbles électriques comme indiqué sur le gabarit et à la
Section 1.9.2.
Enfiler les extrémités libres des tuyaux à travers les trous
vers l’extérieur de l’enceinte, comme indiqué à la
Figure 1-14.
1. Tubes de purge de détendeur de combustible, qté 2
2. Percer ou poinçonner deux trous et tirer les deux tuyaux
vers l’extérieur de l’enceinte
2
sb722
1
Figure 1 -14 Tubes de purge du détendeur de
combustible
